Placez un capteur de chaque côté du convoyeur balle à l'emplacement choisi (les étiquettes doivent
être à l'opposé du convoyeur). Boulonnez le plateau pour l'alignement et le passage des câbles sur
les supports des châssis inférieurs, réglez la largeur en utilisant l'un des trous pré-percés de
diamètre 1/2" de manière à ce que l'émetteur et le récepteur soient situés entre 8 à 10 cm des côtés
de la balle sur le convoyeur. Laissez les boulons de 1/2" desserrés pour le moment. Si le convoyeur
est trop large, vous aurez besoin de supports d'extension (Référence 21932) pour rapprocher les
capteurs. Contactez l'usine pour plus d'informations.
Le scanner TexMax 2 doit être déclenché quand une balle approche de l'appareil. Il est
recommandé d'utiliser si possible la détection automatique de la balle. Pour les installations pour
lesquelles il n'y a pas d'espace entre les balles, un contact sec fourni par l'utilisateur à partir du
pousseur balle ou du système d'ensachage balles peut être utilisé. Pour plus d'informations sur le
déclenchement du scanner TexMax 2, appelez l'usine.
Une fois que les supports sont assemblés, réglez les pieds (Fig. 4) de manière à avoir une bonne
stabilité et que l'émetteur et le récepteur soient de niveau.
Dernière mise à jour le 23 juin 2018
(Fig.3)
PAGE 7 de 24 Manuel TexMax 2
COPYRIGHT © SAMUEL JACKSON, INCORPORATED 2013
ALL RIGHTS RESERVED – TOUS DROITS RESERVES

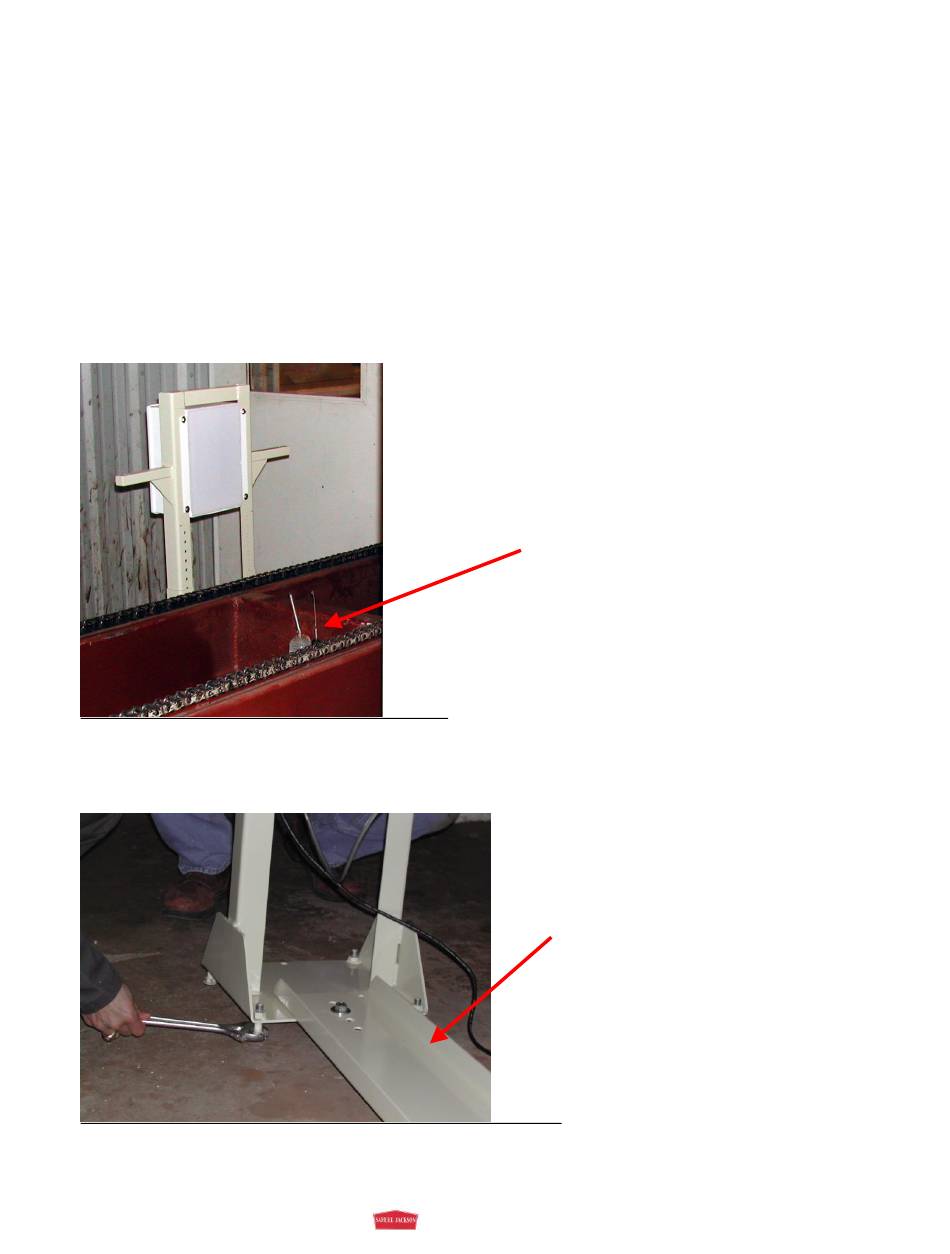

Exemple d'un fin de course
