Pour les étapes suivantes, vous devez retirer les 6 vis (Fig. 6) qui maintiennent les faces avant de
l'émetteur et du récepteur de manière à fixer le câble coaxial d'antenne et la gaine entre le récepteur
et l'émetteur.
L'appareil est livré avec un câble d'antenne déjà installé dans une gaine flexible spéciale non
métallique. N'essayez pas de retirer le câble d'antenne de cette gaine ou de modifier sa longueur.
Passez une extrémité de la gaine dans le trou situé dans le fond du récepteur et fixez le câble
d'antenne sur la fiche (Fig. 7). Serrez manuellement le connecteur puis tournez avec précaution
d'un quart de tour avec une clé. Assurez-vous que le câble d'antenne est raccordé de manière ferme
mais ne serrez pas trop fort sous peine de casser le circuit imprimé.
Dernière mise à jour le 23 juin 2018

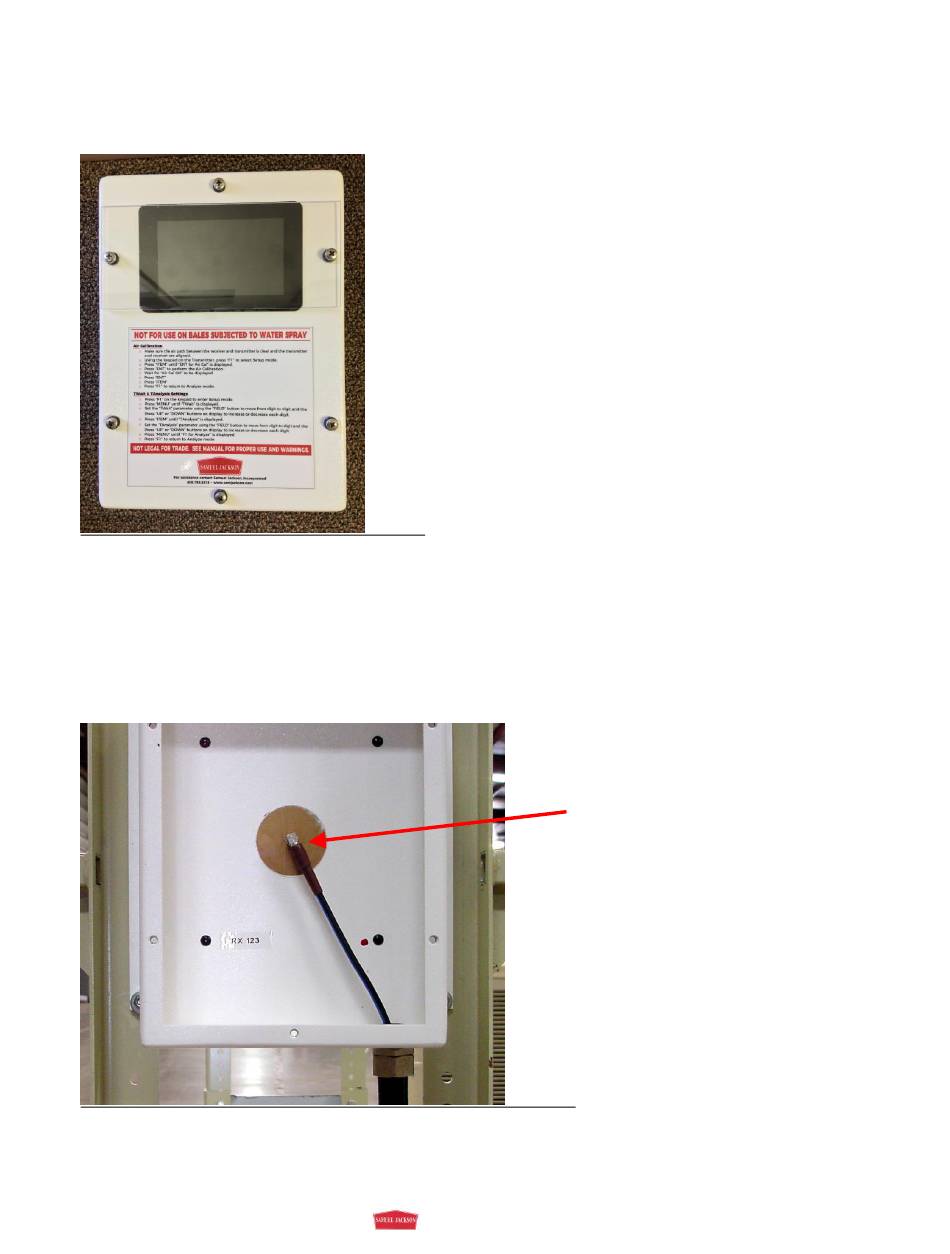

(Fig.6)
PAGE 9 de 24 Manuel TexMax 2
COPYRIGHT © SAMUEL JACKSON, INCORPORATED 2013
ALL RIGHTS RESERVED – TOUS DROITS RESERVES
Fiche
antenne
(récepteur)
(Fig. 7)
