LightGrid Internal Node 2.x Series
Installation Guide
3
Physical Integration within a Lighting Fixture
(cont)
• Attach the node into the fixture using 2 screws.
Important Notes:
• All unused wires must be terminated with an appropriate UL
CSA approved Wire Nut.
• Do not attempt to open the node housing or alter any part of
the node.
• It is the integrator's responsibility to ensure the temperature
rating of the LightGrid node is never exceeded; Make
certain that the ambient temperature around the node in its
selected location can never exceed the maximum operating
temperature (+70°C).
• The node by default will turn the luminaire ON until schedule
is downloaded to the node from the CMS software.
4
Antenna Location & Installation
• To select the optimum antenna mounting point, read the
following and refer to the illustrations (below) showing
examples of the best, acceptable and unacceptable
locations and orientations.
• The antenna must be mounted on a conductive (metal)
surface. If the surface is made of non-conductive material
(such as plastic), the inner surface where the antenna is to be
installed should be lined with a thin metal sheet or foil tape
(copper) approximately 6" to 12" diameter, with the antenna
installed through the center of this metallized area.
• The antenna is to be installed through a 12mm diameter hole
drilled through mounting surface.
• The mounting surface around this hole must be perfectly
smooth, flat, and free of any burrs to insure a watertight seal.
• The antenna mounting surface thickness should be from
1mm to 6mm thick at the point where the hole is drilled.

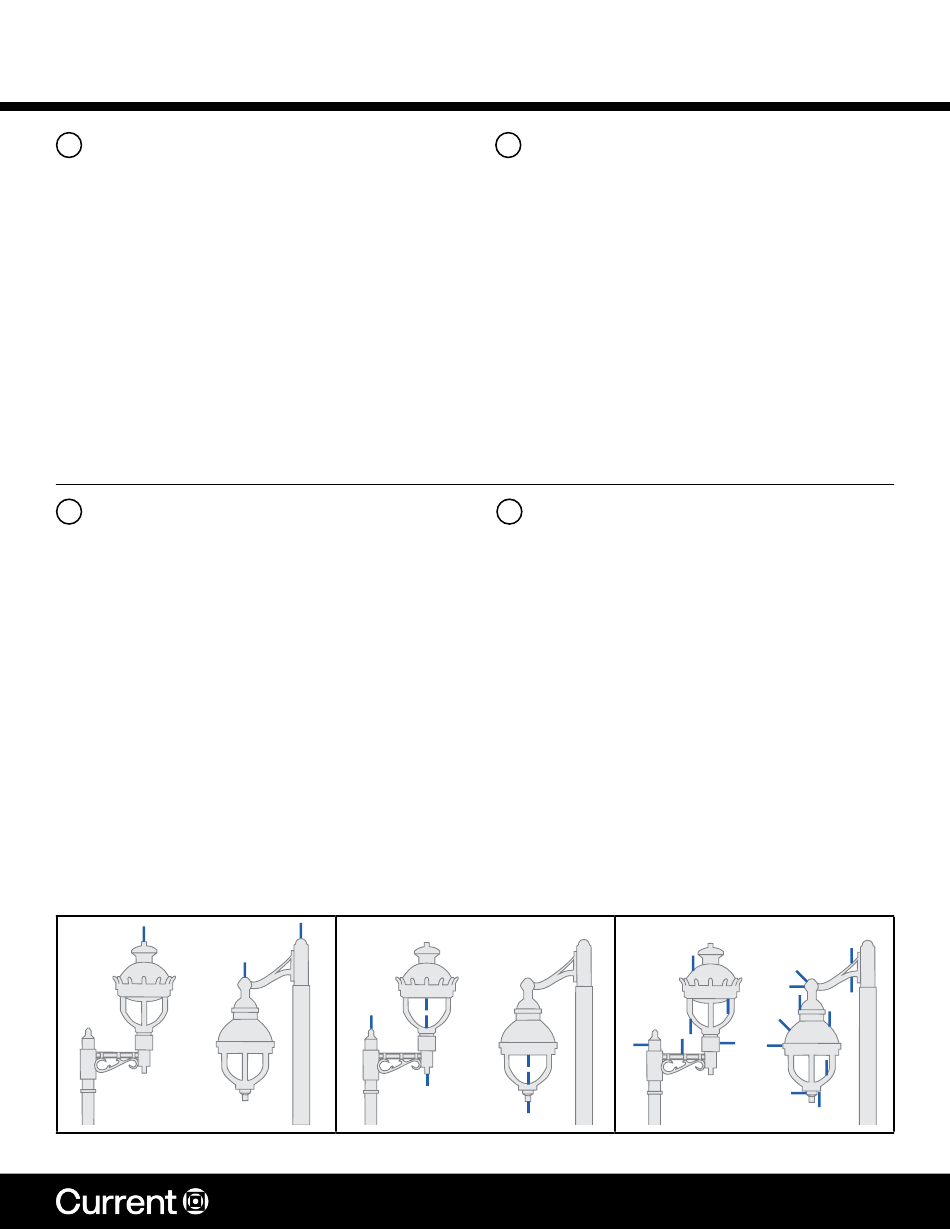

Antenna Locations / Emplacements de l'antenne
Best/Meilleur
Antenna Locations / Emplacements de l'antenne
Antenna Locations / Emplacements de l'antenne
Best/Meilleur
Best/Meilleur
Acceptable
Figure 2
Nœud interne LightGrid Serie 2.x
Manuel d'installation
3
Intégration physique dans un appareil
d'éclairage (suite)
• Installez le nœud à l'intérieur du luminaire en utilisant 2 vis de
montage.
Remarques Importantes :
• Tout fil non utilisé doit être terminé par un capuchon de fil
approuvé UL/CSA.
• N'essayez pas d'ouvrir ou de modifier le boîtier du nœud
LightGrid.
• Il est de la responsabilité de l'installateur de s'assurer que la
temperature maximale premise autour du nœud LightGrid
n'est jamais dépassée; Assurez-vous que la température
ambiante autour du nœud dans l'emplacement où il sera
instllé ne dépasse jamais 70°C.
• Par défaut le nœud allumera le luminaire auquel il est
connecté jusqu'á ce que la "cédule" soit téléchargée vers le
nœud lors de mise en service du logiciel de gestion (CMS).
Antenna Locations / Emplacements de l'antenne
4
Emplacement de l'antenne et son installation
• Pour choisir l'emplacement optimal pour l'installation de
l'antenne, lisez ce qui suit et référez-vous aux exemples
d'emplacements et d'orientation acceptables et
innacceptables illustrés au bas de la page.
• L'antenne doit être montée sur une surface conductrice
(métallique). Si la surface de montage est non-conductrice
(ex: plastique), la surface interieure de l'endroit où l'antenne
doit être installée doit être recouvert d'une fine plaque
métallique ou d'un ruban métalique (cuivre) d'environ 6 à 12
po de diamètre (150 à 300 mm) avec l'antenne installée au
travers du centre de cette "surface" métallisée.
• L'antenne doit être installée au travers d'un trou de 12 mm de
diamètre foré au travers de la surface de montage.
• La surface de montage autour de ce trou doit être
parfaitement lisse, plate et sans aucune bavure pour assurer
un joint hermétique à l'eau.
• L'épaisseur de la surface de montage de l'antenne devrait
être entre 1 mm et 6 mm à l'endroit où le trou sera foré.
Not Acceptable/Pas Acceptable
Best/Meilleur
Acceptable
