LightGrid Internal Node 2.x Series
Installation Guide

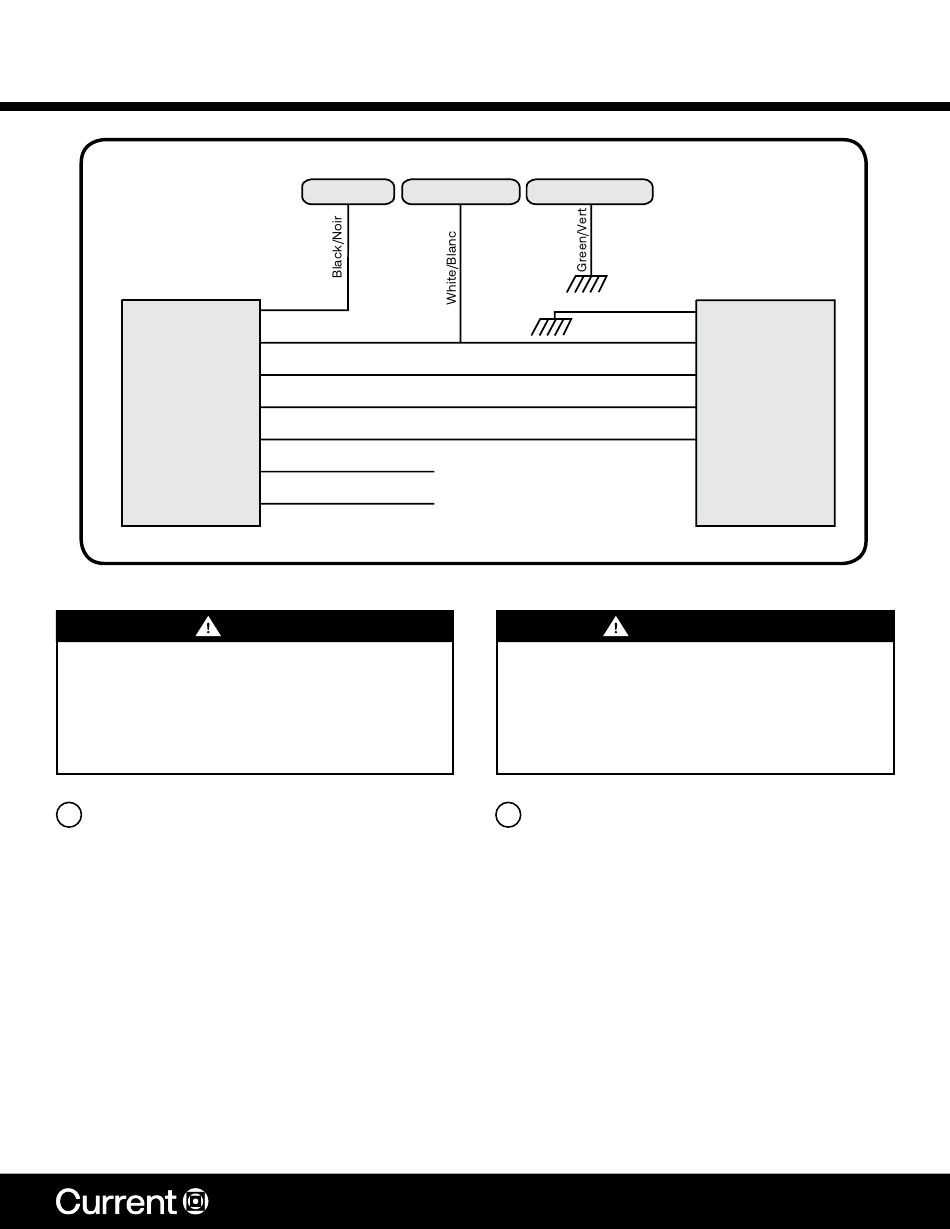

Wiring Diagram /
Schéma de câblage
L-IN
L-OUT
Dim-
Dim+
Lightgrid
Node /
ANT
Nœud
COM
LightGrid
WARNING
RISK OF DAMAGE ON NODE
Risk of damage on the node or fixture if all wiring instructions are not
respected.
WIRING SET UP
All wiring setup should conform to NFPA70: National Electrical code
and CSA-22.
Maximum temperature around the internal node: 70°C
3
Physical Integration within a Lighting Fixture
Node Location & Installation
• The location of the node inside the Luminaire must be
selected to keep the node as far away as possible from
sources of heat or electrical electrical interferences sources,
such as the lamp ballast/driver/power supply, or the light bulb
or LED panel and its heatsink. Never install the node directly
above these; The preferred location is in the lower part of the
Luminaire below any source of heat.
• Record the location the Internal Node is installed (since it
doesn't have GPS), this can be done by either manually
recording it or using the Current Commissioning LightGrid
App that is available on iOS to ensure the node is positioned
in current location on the map view.
• Ensure the node location provides a secure and robust
mounting support surface with 2 appropriately positioned
screw hole locations.
Incoming AC Power / Alimentation CA
Line/Ligne Neutral/Neutre Chassis/Châssis
Black/Noir
White/Blanc
N
Red/Rouge
Gray/Gris
Purple/Violet
Black/Noir (RG178)
Brown/Brun
Lighting Fixture / Appareil d'éclairage
Nœud interne LightGrid Serie 2.x
Manuel d'installation
Green/Vert
Black/Noir
Antenna/Antenne
Unused/Non utilisé
Figure 1
RISQUE DE DÉGÂTS AU NŒUD
Il y a un risque de dégâts au nœud ou à l'appareil si toutes les
instructions de raccordement ne sont pas respectées.
MISE EN PLACE DU CABLÂGE
Tout dessin du câblage doit être conforme au code électrique national
NFPA70 et au CSA-22
Température ambiante maximale autour du nœud interne: 70°C
3
Intégration physique dans un appareil
d'éclairage
Emplacement et installation du nœud
• L'emplacement du nœud à l'intérieur de l'appareil doit être
choisi de manière à maintenir le nœud le plus éloigné possible
d'une source de chaleur ou d'interférence électrique, tel que
le ballast de la lampe/alimentation/alimentation électrique, ou
la lampe électrique ou le panneau DEL et sa source de
chaleur. N'installez jamais le nœud directement au-dessus de
ceux-ci; l'emplacement préféré est dans la partie inférieure
de l'appareil en-dessous de toute source de chaleur.
• Enregistrez l'emplacement du nœud interne (puisqu'il n'a
pas de GPS), ceci peut se faire soit en l'enregistrant
manuellement ou en utilisant l'application de commissi
onnement de Current disponible sur IOS pour vous assurer
que le noeud soit présent et au bon endroit sur la carte.
• Assurez-vous que l'emplacement du nœud offre une surface
support de montage sur et robuste avec 2 emplacements de
trous de vis bien positionnés.
Chassis/Châssis
Neutral/Neutre
Line/Ligne
Dim-
Dim+
LED Driver /
Alimentation DEL
HID Ballast /
Ballast HID
