9.

POSE DES MARGELLES ET DES CAILLEBOTIS DE COFFRE

9.1

Pose des margelles

Observez sur la Figure
Disposez-les face rainurée vers le bas sur le pourtour du bassin. Les margelles doivent déborder sur
l'intérieur du bassin d'environ 10 mm (mesurés à partir de la paroi). Prenez le temps de contrôler la bonne
géométrie de l'ensemble (alignement, égalité des débords).
U
REPÈRE QTÉ
P 2
Q 1
R 1
S 1
T 1
U 2
Vissez les margelles par le dessous, en utilisant 2 vis penture torx 6 × 20 en inox A2 (sachet G) par support
de margelle d'angle, et 4 vis du même type par équerre de margelles droite et gauche (soit un total de 88
vis).
Fixez-les également par le dessus dans les consoles de margelles en bois, en veillant à visser au centre
de la console, au risque de faire éclater la console. Utilisez 2 vis à tête fraisée torx 5 × 60 en inox A2
filetées sur 35 mm par console, soit un total de 30 vis.
34/48
2022/11 - Indice de révision : F Code : 37310
31 la répartition des différents modules constituant la margelle de votre bassin.
T
S

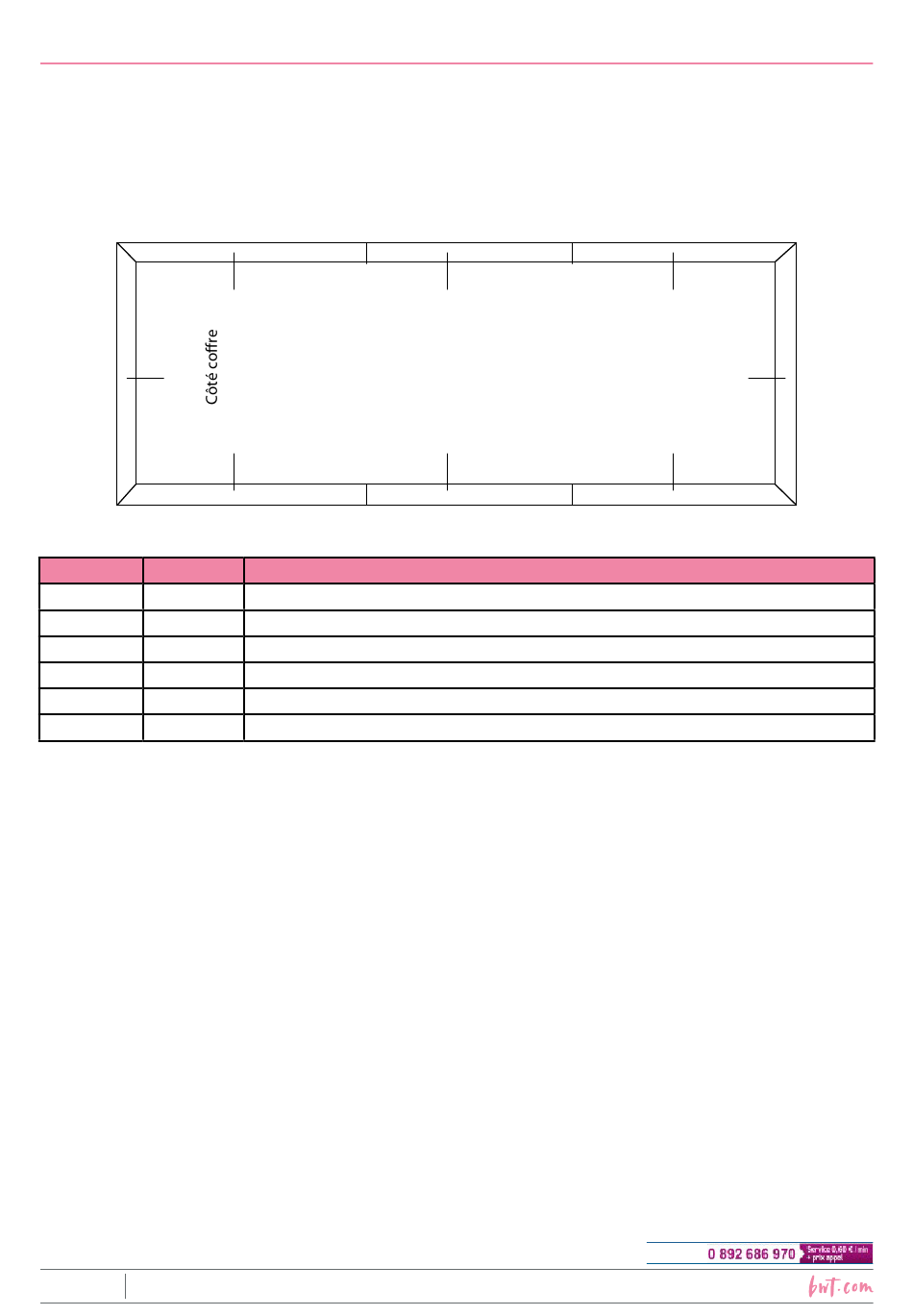

Figure 31 – Disposition des modules de margelles
Margelle simple pin 1838 x 195 x 28 mm
Margelle simple pin 2015 x 195 x 28 mm /coupe droite
Margelle simple pin 2015 x 195 x 28 mm /coupe gauche
Margelle simple pin 2248 x 195 x 28 mm /coupe droite
Margelle simple pin 2248 x 195 x 28 mm /coupe gauche
Margelle simple pin 2370 x 195 x 28 mm
P
P
DESCRIPTION
PISCINE BOIS
Q
U
R
