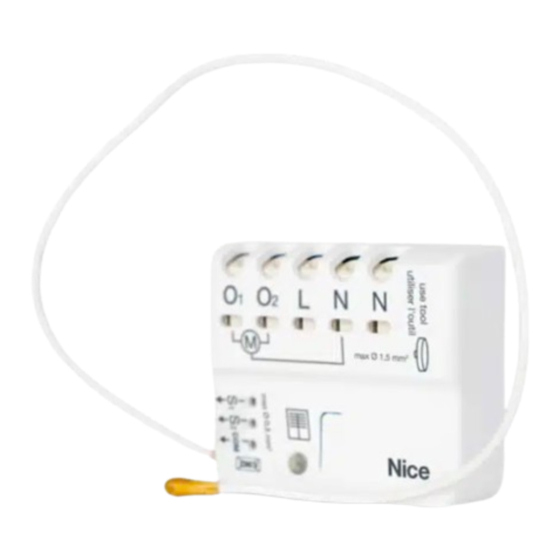

- Page 1 BiDi-MiniShutter Récepteur mono et bidirectionnelle pour moteur tubulaire et BSO FR - Instructions et avertissements pour l'installation et l'utilisation v1.0...
- Page 2 Le Bidi-MiniShutter dispose d'un boîtier plus petit qui permet d'installer l'appareil dans des boîtiers encastrés d'une profondeur de 40 mm. Grâce à sa petite taille, l'installation dans des boîtiers encastrés traditionnels est également plus facile. De plus, le temps d'installation est réduit grâce aux borniers à...
-
Page 3: Spécifications Techniques
Remarque Toutes les spécifications techniques indiquées dans cette section se réfèrent à une température ambiante de 20 °C (± 5 °C). Nice S.p.A. se réserve le droit de modifier le produit si nécessaire, tout en conservant les mêmes fonctionnalités et l'usage prévu. -
Page 4: Consignes De Sécurité
• Le récepteur BiDi-MiniShutter a été conçue pour être insérée dans une boite de dérivation ou un boîtier mural ; son boîtier n'offre aucune protection contre l'eau et ne dispose que d'une protection de base contre le contact avec des parties solides. Ne placez jamais le BiDi- MiniShutter dans des environnements insuffisamment protégés. -
Page 5: Insertion Et Retrait Des Fils
Appuyez sur la broche d'une borne appropriée à l'aide de l'outil fourni. Tirez sur le fil. Retirez l'outil. Tableau 5 - BiDi-MiniShutter - Bornes à commande filaire S1, S2 et COMM - insertion et retrait des fils Activité Description Exemple Insérez le fil dans la borne appropriée aussi profondément que... -
Page 6: Menu De Programmation
La sélection de la position indiquée s'effectue après avoir relâché le bouton. Les positions suivantes du menu sont répertoriées dans le tableau ci-dessous. Tableau 6 - BiDi-MiniShutter - Positions du menu lorsque le bouton de programmation est enfoncé Nº... -
Page 7: Mémorisation Des Émetteurs En Mode I
LED émet un long clignotement rouge. Les émetteurs peuvent être mémorisés à l'aide du bouton de programmation selon la procédure suivante présentée dans le tableau ci-dessous. Tableau 10 - BiDi-MiniShutter - Mémorisation du premier émetteur et des autres émetteurs en mode I Nº... - Page 8 Montée en homme-présent* Remarque * La commande « homme présent » (maintenir enfoncé pour activer) n'est pas disponible sur quels émetteurs. Tableau 12 - BiDi-MiniShutter - Mémorisation du premier émetteur et des autres émetteurs en mode II Nº Description Exemple Appuyez sur le bouton de programmation et maintenez-le enfoncé.
-
Page 9: Mémorisation D'un Nouvel Émetteur À L'aide Du Code D'activation D'un Émetteur Déjà Mémorisé
• Avant le calibrage, placez le volet, store ou BSO en position centrale. • Le temps de fonctionnement est fixé à 240 s lorsque le module n'est pas calibré. Pour effectuer le calibrage automatique, suivez les étapes indiquées dans le tableau ci-dessous. Tableau 13 - BiDi-MiniShutter - Calibrage automatique Nº Description Exemple Appuyez sur le bouton de programmation et maintenez-le enfoncé. - Page 10 Tableau 14 - BiDi-MiniShutter - Calibrage manuel après réinitialisation d'usine Nº Description Exemple Faire une impulsion sur la touche (ou sur le 1er canal) de l'émetteur pour démarrer le calibrage. L'appareil commence le mouvement vers le haut. Faire une impulsion sur la touche key (ou le 2e canal) pour arrêter le moteur et définir une position limite.
- Page 11 7.2 - Positions partielles Le récepteur BiDi-MiniShutter permet de régler les positions partielles d'accès rapide. Les positions partielles ne fonctionnent qu'avec les émetteurs mémorisés en mode I. Tableau 16 - BiDi-MiniShutter - Postes partiels disponibles Nº Appuyez simultanément pour activer Position par défaut...
-
Page 12: Programmation D'un Fin De Course Virtuel
7.3 - Programmation d'un fin de course virtuel Si nécessaire, vous pouvez définir un interrupteur de fin de course virtuel et limiter le mouvement du volet roulant/store/auvent à la position (plage) spécifiée. Tableau 19 - BiDi-MiniShutter - Réglage du fin de course virtuel Nº Description Exemple Appuyez sur le bouton de programmation et maintenez-le enfoncé. -
Page 13: Mode Store Vénitien
7.5 - Mode store vénitien Le récepteur BiDi-MiniShutter permet de contrôler les lamelles des stores vénitiens. Lorsque la commande des stores vénitiens est activée, ap- puyez sur la touche /S1 ou /S2 pour déplacer les lamelles de 10 %. Le mouvement normal vers le haut et vers le bas doit être effectué en appuyant sur les touches correspondantes et en les maintenant enfoncées. - Page 14 Tableau 22 - BiDi-MiniShutter - Mode volets, stores et stores vénitiens - Vent / Pas de vent Nº État du vent Mode volet roulant Mode store Mode stores vénitiens VENT Montée (par défaut) / Descente Montée et verrouillé Montée et verrouillé...
-
Page 15: Suppression Des Émetteurs
• La législation locale peut prévoir des amendes importantes en cas d'élimination abusive de ce produit. DÉCLARATION DE CONFORMITÉ Nice S.p.A. déclare que l'équipement radio de type BiDi-MiniShutter est conforme à la directive 2014/53/UE. Le texte complet de la déclara- tion de conformité UE est disponible à l'adresse suivante : http://www.niceforyou.com/en/support. - Page 16 Nice S.p.A. Oderzo TV Italia www.niceforyou.com info@niceforyou.com...
