Domaines
d'application
Fonctionnement
Mode de
fonctionnement
non asservi
Siemens Building Technologies
Landis & Staefa Division

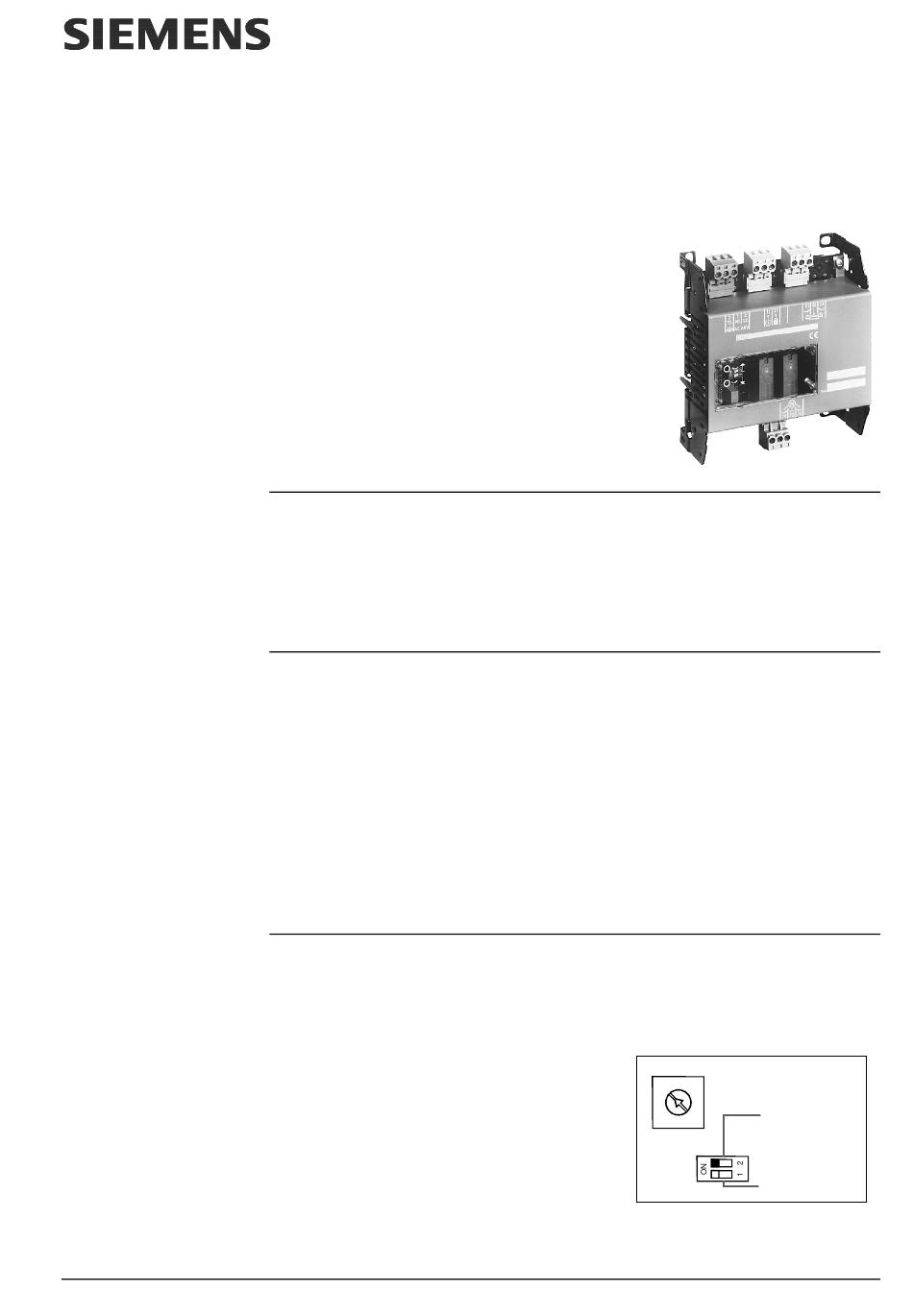

Relais de positionnement
pour servomoteurs réversibles
Relais de positionnement électronique pour la conversion de signaux de sortie
analogiques des régulateurs.
• Conversion en signal 3 points, libre de potentiel
• Pour la commande de servomoteurs réversibles
• Pour les gammes DESIGO 30, CLASSIC et INTEGRAL RSA / RSC
Le relais de positionnement UA3 convertit un signal 0...10 V− en un signal 3 points sans
potentiel pour la commande de servomoteurs réversibles.
Les commandes de positionnement sont signalées au moyen de 2 LED.
En l'absence de tension (signal d'entrée = 0 V–) ou lorsque l'entrée de verrouillage est
active, les contacts de la sortie 3 points sont en position "fermeture".
Lorsque la tension d'entrée atteint les valeurs minimale ou maximale, les signaux de
positionnement sont continus non modulés.
Via l'entrée de verrouillage, le signal d'entrée progressif peut être annulé et le signal de
positionnement forcé en "fermeture permanente".
Les modes de fonctionnement "non asservi" et "asservi" sont sélectionnés à l'aide d'un
commutateur situé sous le capot transparent.
Le servomoteur est commandé par impulsions. La durée de l'impulsion du signal de
positionnement varie en fonction de l'écart de réglage.
Lorsque l'écart de réglage est égal à 0, on doit
mesurer 4,25 V à la sortie du régulateur (entrée
signal UA3).
La durée "impulsion/pause" du signal de positionne-
ment est réglable dans une plage de 10 à 100 s par
le potentiomètre situé sous le capot transparent.
Sur les régulateurs DESIGO 30 et CLASSIC, la
séquence du signal de sortie ou le commutateur
correspondant doit être réglé sur 4...8 V−.
5
non asservi
sans fonction
Potentiomètre et commutateur
CA1N5122F / 12.2000
122
UA3
50997
1/4
