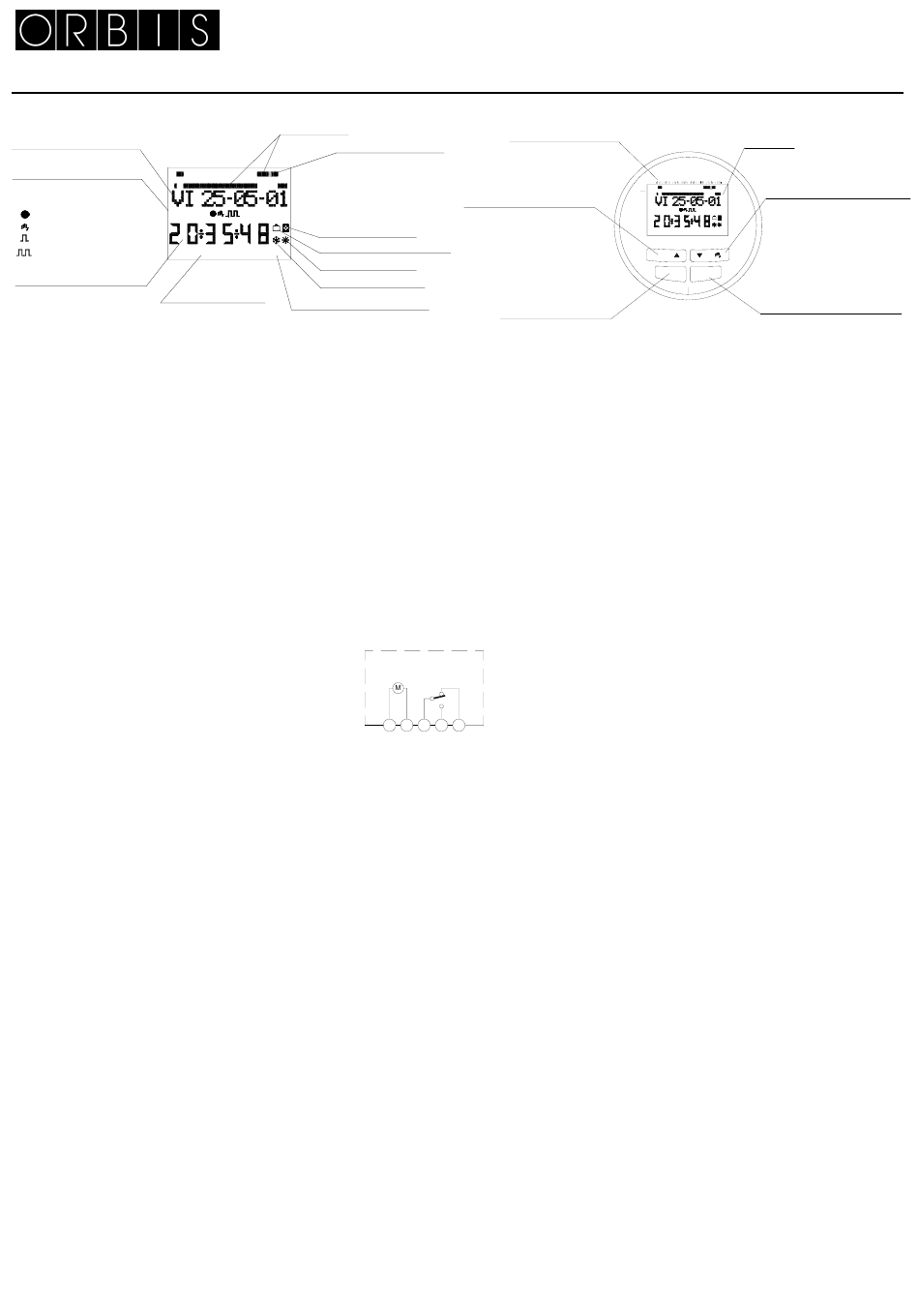

Orbis MODUL LOG Mode D'emploi

Jour de la semaine / Date
( jj - mm -aa )
C1
ON - Allumé (connexion)
OFF - Éteint (Déconnexion)
C1:ON OFF
- Manoeuvre permanent
- Actionnement manuel
- Impulsion
- Cycle
1 2
Heure actuelle
Jours de la semaine
(1 = Lundi...)
DESCRIPTION
Le MODUL LOG/ MINI LOG/ MINI T LOG est un interrupteur horaire numérique avec 1circuit commuté indépendant conçu pour le contrôle de n'importe
quelle installation électrique. Il présente les avantages suivants : la possibilité de réaliser des manœuvres de courte durée (de 1 à 59 secondes), des
cycles répétitifs, un programme aléatoire, un changement automatique d'horaire été - hiver et un compteur d'heures d'action des canaux.
Les menus peuvent apparaître en 5 langues et un chronogramme est affiché à l'écran montrant la programmation du jour actuel. Le chronogramme est
fractionné en 48 divisions dans lesquelles chaque segment représente 30 minutes. Le segment correspondant à l'heure actuelle clignote.
INSTALLATION
ATTENTION : l'installation et le montage des appareils électriques doivent être réalisés par un installateur agréé.
AVANT DE PROCÉDER À L'INSTALLATION, COUPER L'ALIMENTATION.
L'appareil est protégé de façon interne contre les interférences par un circuit de sécurité. Toutefois, certains champs particulièrement forts peuvent
produire une altération dans son fonctionnement. Les interférences peuvent être évitées si les consignes d'installation suivantes sont suivies :
L'appareil ne doit pas être installé à proximité de charges inductives (moteurs, transformateurs, contacteurs, etc.)
Il est préférable de prévoir une ligne séparée pour l'alimentation (si nécessaire pourvue d'un filtre de réseau).
Les charges inductives doivent être pourvues de suppresseurs d'interférences (varistor, filtre RC).
MONTAGE : dans surface et sur voie DIN (MINI LOG), sur panneau (MODUL LOG) ou encastrable (MINI T LOG).
CONNEXION : Schéma de raccordement
MISE EN SERVICE
Le MODUL LOG/ MINI LOG/ MINI T LOG sort de l'usine avec la date et l'heure actuelles et est configuré de la façon suivante :
Heure :
Mode Horaire :
Changement hiver-été :
Changement été-hiver :
Vacances :
Mode aléatoire :
Compteur C1 :
Programmes :
PROGRAMMATION
La programmation se présente sous forme de menus (messages de texte).
Si des manœuvres qui coïncident dans le temps sont programmées, il faut tenir compte du fait que certaines sont prioritaires sur d'autres.
L'ordre de priorité est le suivant : MODE PERMANENT → PROGRAMME VACANCES → PROGRAMME ALÉATOIRE → IMPULSION ON →
IMPULSION OFF → PROGRAMMATION OFF → PROGRAMMATION ON → PROGRAMMATION CYCLES
Les données à programmer clignotent toujours à l'écran.
En appuyant sur la touche " OK ", vous accédez au MENU PROGRAMME. Si la langue dans laquelle il apparaît n'est pas celle qui vous convient,
réinitialisez l'équipement.
RÉINITIALISATION
Lorsque les quatre touches sont pressées simultanément pendant plus de 3 secondes, toute la programmation existante est effacée et le menu
LANGUE apparaît. ( Voir l'exemple)
SÉLECTION DE LA LANGUE
À l'aide des touches ∆ et ∇, vous pouvez choisir la langue souhaitée, puis, avec la touche " OK ", valider. Vous entrez automatiquement dans la
programmation DATE ANNÉE. (Voir l'exemple)
MISE À L'HEURE
En appuyant sur " OK ", vous entrez dans le MENU PROGRAMME. À l'aide des touches ∆ et ∇, vous sélectionnez MENU DATE, puis, en validant avec
" OK ", vous entrez dans DATE ANNÉE. À l'écran, les chiffres de l'année clignotent. À l'aide des touches ∆ et ∇, vous pouvez changer la valeur de
l'année et, avec la touche " OK ", vous validez la donnée. Vous pouvez introduire, de la même façon, les données du MOIS et du JOUR. Après avoir
appuyé sur " OK " pour enregistrer la date (jj, mm, aa), le jour de la semaine est sélectionné automatiquement et vous entrez dans la programmation
HEURE HEURE. À l'aide des touches ∆ et ∇, vous sélectionnez l'heure, puis vous validez avec la touche " OK ". Ensuite, vous répétez l'opération pour
sélectionner les minutes. Lorsque vous validez avec la touche " OK ", vous entrez dans le MENU PROGRAMME. ( Voir l'exemple)
Si vous souhaitez auparavant vérifier les données introduites jusqu'à présent, appuyez sur la touche " C " afin de revenir au mode normal.
INTERRUPTEUR HORAIRE
Chronogramme
Heure actuelle
clignotant
Programme aléatoire
Programme vacances
3 4 5 6 7 AMPM
Horaire d'été
Horaire d'hiver
Format horaire: 12 heures
horaire d'Europe centrale ( E.U.)
24 h
automatique (le dernier dimanche du mois de mars)
automatique (le dernier dimanche du mois d'octobre)
NON (désactivé)
NON (désactivé)
réinitialisé (0000 heures)
aucun (mémoire vide)
MODUL LOG, MINI LOG, MINI T LOG
Escale de temps
Augmenter ou remonter
dans le menu
Precedent
5 4 2 1
3
L N
Ecran
Diminuer ou descendre
0 3 6 9 12 15 18 21 24
dans le menu
ON
OFF
Actionnement manuel
C1:ON OFF
1 2 3 4 5 6 7
AM PM
C
Ok
OK
Valider option d'ecran
! !!!!!!
