INTERRUPTOR HORARIO
ASTRONÓMICO UNIVERSAL
INSTRUCCIONES DE EMPLEO

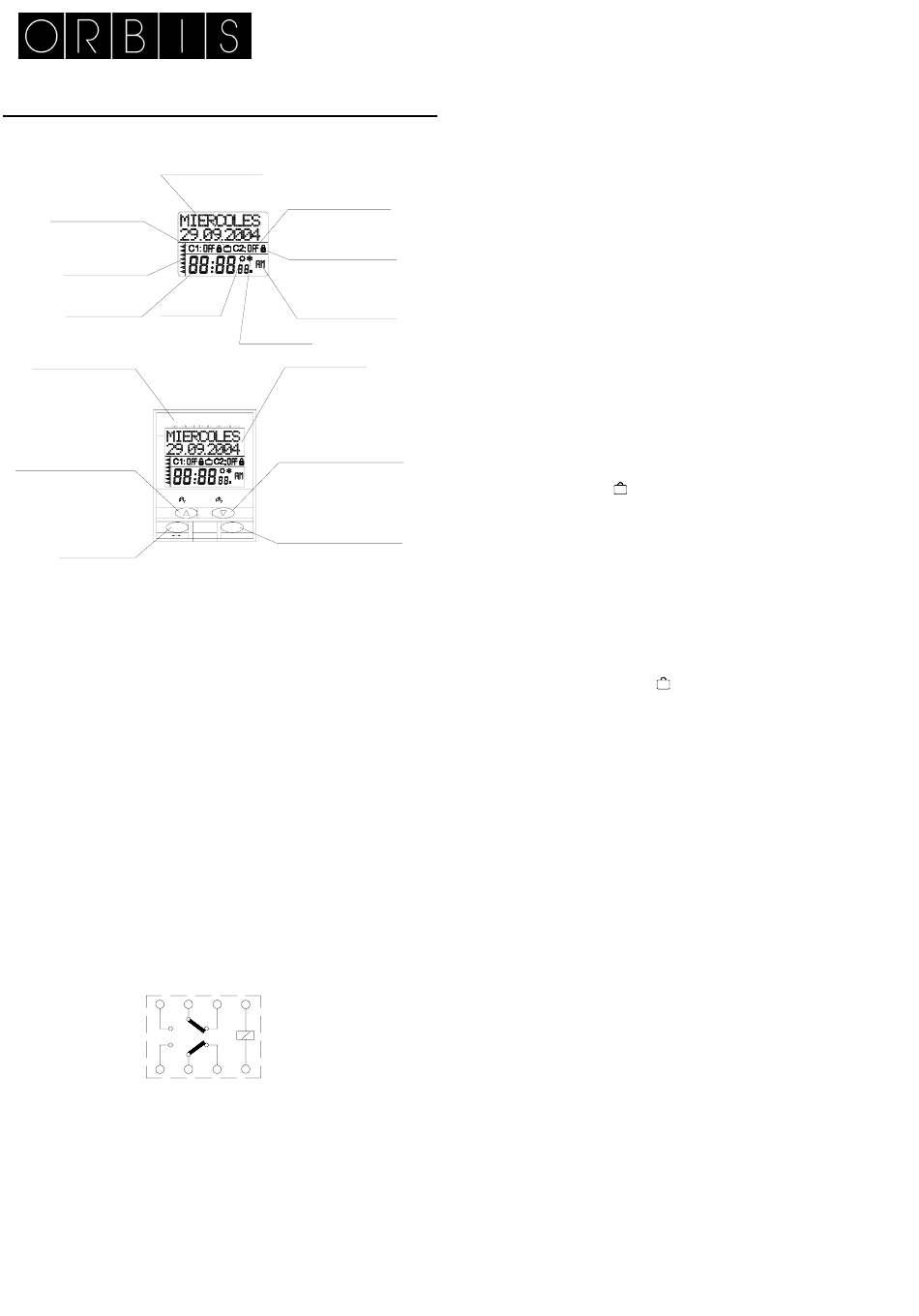

Programa de
vaciones ó festivos
Estado circuito C1
Indicador día
de la semana
Horario
verano
Hora actual
Escala de tiempo
para cronograma
0 3 6
ON
OFF
Incrementar o ascender
por menú
1
2
3
4
5
Accionamiento manual C2
6
7
C2
C
C1 C2
Retroceder
DESCRIPCIÓN
El ASTRO LOG es un interruptor horario diseñado para controlar las cargas
luminosas en función de las horas de ortos (amanecer) y ocasos (anochecer).
Dispone de un programa que ajusta automáticamente, cada día, el horario de
encendido (ocaso) y apagado (orto), sin necesidad de mantenimiento.
Su pequeño tamaño de tan solo 2 módulos, lo hacen ideal para su instalación en
cuadros con poco espacio disponible. El aparato dispone de 2 circuitos
independientes que pueden ser programados de forma astronómica o con horarios
fijos.
INSTALACIÓN
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser
realizada por un instalador autorizado.
ANTES DE PROCEDER A LA INSTALACIÓN DESCONECTAR LA
ALIMENTACIÓN.
El aparato está internamente protegido contra las interferencias por un circuito de
seguridad. No obstante, algunos campos especialmente fuertes pueden llegar a
alterar su funcionamiento. Las interferencias pueden evitarse si se tienen en
cuenta las siguientes reglas de instalación:
- El aparato no debe instalarse próximo a cargas inductivas
(motores, transformadores, contactores, etc. )
- Conviene prever una línea separada para la alimentación
(si es preciso provista de un filtro de red).
- Las cargas inductivas tienen que estar provistas de supresores de
interferencias (varistor, filtro RC).
Si el interruptor horario se usa en combinación con otros dispositivos en una
instalación, es necesario comprobar que el conjunto así constituido no genera
perturbaciones parásitas.
MONTAJE: Independiente en armario de distribución, provisto de perfil simétrico
de 35mm., de acuerdo a la norma EN 60715 (Rail DIN)
CONEXIÓN: Según esquema de conexiones
C2
4 5
C1
1 2
PUESTA EN SERVICIO E INSTALACIÓN
En todos los apartados de programación se cumplen las siguientes reglas:
- Los datos a modificar se identifican porque parpadean.
- Cada pulsación de las teclas ∆ y ∇ incrementa o decrementa el dato que
parpadea. Si se mantiene pulsada la velocidad de incremento/decremento
pasa a ser de 5 unidades por segundo.
- Después que el último dato se confirma con OK o si no se pulsa ninguna
tecla durante más de 1 minuto el aparato vuelve al funcionamiento normal:
la pantalla muestra la hora actual, la fecha y el estado de los circuitos C1 y
C2.
RESET. PUESTA A CERO
Al pulsar las cuatro teclas simultáneamente durante más de 3 segundos se borra
toda la programación existente y se entra en el menú IDIOMA.
ASTRO LOG
Estado de circuito C2
Indicador de canal
permanente
Formato de hora
12 horas
Horario
invierno
Fecha actual
9 12 15 18 21 24
Decrementar o descender
por menú
Accionamiento manual C1
C1
OK
Validar opción de pantalla
MENU
Acceder al menú
6 L
3 N
SELECCIÓN DE IDIOMA
Pulsando "OK" entramos en el menú IDIOMA y con las teclas ∆ y ∇ elegimos el
idioma deseado y validamos con la tecla "OK ". Automáticamente se entra en la
programación de FECHA AÑO.
PUESTA EN HORA
Pulsando "OK "entramos en MENU PROGRAMA y con las teclas ∆ y ∇,
seleccionamos MENU FECHA, validando con "OK " entramos en FECHA AÑO,
en pantalla aparecen parpadeando los dígitos del año, con las teclas ∆ y ∇ se
cambia el valor del año, con la tecla "OK " validamos el dato. De igual modo
introducimos los datos de MES, DÍA, DÍA DE LA SEMANA, HORA Y MINUTOS, al
validar con la tecla "OK" entramos en ZONA LATITUD. Introducimos el dato de
nuestra latitud según nuestra posición geográfica y pulsamos OK. A continuación
introducimos la hora de orto (amanecer) de nuestra posición validamos con OK y
procedemos de igual forma para el ocaso (anochecer). La hora de orto y ocaso
puede ser visualizada desde el modo normal pulsando "C", mostrando la pantalla
AST y la hora de orto y ocaso del día actual.
CAMBIO DE ZONA GEOGRÁFICA
Si una vez programado el aparato deseamos cambiar la latitud, la hora de orto u
ocaso entramos de nuevo en MENU ZONA y procedemos a cambiar los
parámetros necesarios.
PROGRAMACIÓN
En modo normal pulsar la tecla OK y se accede a MENU PROGRAMA, pulsando
nuevamente OK aparece en pantalla PROGRAMA ENTRAR. Pulsamos OK y se
muestra en pantalla PROGRAMA PROG 01, si deseamos programar una
maniobra en este programa pulsamos OK y aparece en pantalla PROG 01
ENTRAR, volvemos a pulsar OK y elegimos el circuito y la maniobra que
deseamos realizar entre: C1 ON, C1 OFF, C2 ON y C2 OFF. Validamos la
selección con OK y seleccionamos el tipo de la maniobra, que puede ser: Hora
fija, Astronómica a la hora del Orto o Astronómica a la hora del ocaso.
MANIOBRA DE HORA FIJA
Si hemos seleccionado hora fija pulsamos OK e introducimos los datos de hora y
minutos, día o días de la semana en los que deseamos, aceptando o no, día a día,
en los que deseamos que se realice la maniobra y validamos con OK. Si al validar
el último día de la semana con la tecla OK mantenemos esta pulsada
seleccionamos esta maniobra como festivo, aparece en pantalla la palabra
FESTIVOS y el símbolo " " y al validar con OK, la pantalla nos muestra
PROGRAMA PROG 02.
MANIOBRA ASTRONÓMICA
Una vez elegido el circuito y la maniobra entre C1 ON, C1 OFF, C2 ON y C2 OFF,
nos aparece el tipo de maniobra a escoger. Seleccionamos la maniobra
astronómica de orto u ocaso que queremos realizar y nos aparece en pantalla la
posibilidad de corregir la hora de orto u ocaso seleccionada. Si estamos de
acuerdo en que se realice en la indicada en pantalla, dejamos la corrección a cero
y validamos hora y minutos con OK. Si deseamos corregirla en más o en menos,
introducimos el tiempo de corrección en hora y minutos (hasta ± 9 horas 59
minutos), mostrándose en pantalla automáticamente la hora en la que se realizará
la maniobra., validamos con OK y a continuación seleccionamos el día o días de la
semana que deseamos que se realice esta maniobra.
Si al validar el último día de la semana con la tecla OK mantenemos esta tecla
pulsada seleccionamos esta maniobra como festivo, aparece en pantalla la
palabra FESTIVOS y el símbolo "
ATENCIÓN: Si programamos alguna maniobra en FESTIVO, el programa
VACACIONES no puede utilizarse y es eliminado del menú quedando como
periodo FESTIVO.
Si programamos maniobras, en un mismo circuito, astronómicas (orto – ocaso) y
de hora fija tenemos que tener en cuenta que pueden solaparse ya que las
maniobras astronómicas se adelantan o atrasan durante el año, pudiéndose
producir maniobras inadecuadas.
Por ejemplo: Queremos encender un escaparate al anochecer (maniobra
Astronómica) y que se apague a las 21:30 horas (maniobra Hora fija). Como la
maniobra astronómica de encendido se va adelantando durante el verano, llegará
un momento que anochece más tarde de las 21:30 horas y, por tanto, el
encendido se hace después de la hora programada como apagado, no
realizándose ningún apagado y permaneciendo encendido hasta una nueva orden
contraria.
Esta situación se puede solucionar poniendo en serie los dos circuitos o
programando otra maniobra más de apagado de seguridad posterior a la hora del
ocaso.
PRIORIDAD
En caso de que 2 maniobras contrarias coincidan en el mismo momento el
ASTRO LOG, siempre realizará la maniobra de OFF.
VISUALIZACIÓN DE LAS MANIOBRAS PROGRAMADAS
Pulsamos OK para entrar en MENU PROGRAMA, pulsamos nuevamente OK y la
pantalla cambia a PROGRAMA ENTRAR y al pulsar de nuevo OK entramos en
PROGRAMA PROG 1, pulsando sucesivamente las teclas ∆ y ∇ podemos ir
viendo todos los programas del 1 al 22).
CRONOGRAMA
Desde el modo normal pulsando 2 veces "C" aparece en pantalla C1 y su estado y
el cronograma de las maniobras programadas en ese circuito, para visualizar el
estado del circuito C2 pulsamos una vez mas "C".
MODIFICAR O BORRAR MANIOBRAS
Pulsamos OK para entrar en el MENU PROGRAMAS, nuevamente pulsamos OK
y la pantalla cambia a PROGRAMA ENTRAR, aceptamos con OK y nos aparece
PROGRAMA PROG 1, con las teclas ∆ y ∇ seleccionamos el programa a
modificar o borrar y validamos con OK, apareciendo en pantalla el programa
seleccionado y PROG X ENTRAR, si deseamos modificarlo aceptamos con OK y
procedemos como en el apartado Programación. Si lo que queremos es borrar la
maniobra, con ∆ y ∇ seleccionamos BORRAR y validamos con OK.
BORRADO DE TODAS LAS MANIOBRAS
Entramos en MENU PROGRAMA pulsando OK, pulsándola de nuevo accedemos
a PROGRAMA ENTRAR, con las teclas ∆ y ∇ seleccionamos PROGRAMA
BORRAR, validamos con OK y aparece BORRAR TODO: NO, con ∆ y ∇
seleccionamos BORRAR TODO: SI y aceptamos con OK.
ACCIONAMIENTO MANUAL
Se puede activar o desactivar temporalmente el canal 1 ó 2 desde el modo
normal. Pulsando ∇ para C1 y ∆ para C2.
".
