Orbis DATA LOG BT Instructions D'emploi

DATA LOG BT / DATA LOG 2 BT
01/09.2018
ORBIS TECNOLOGÍA ELÉCTRICA S.A.
Lérida, 61
Tel.: + 34 91 567 22 77
A016.17.57959
E-28020 MADRID
Fax + 34 91 571 40 06
E-mail: info@orbis.es
http://www.orbis.es
ESP

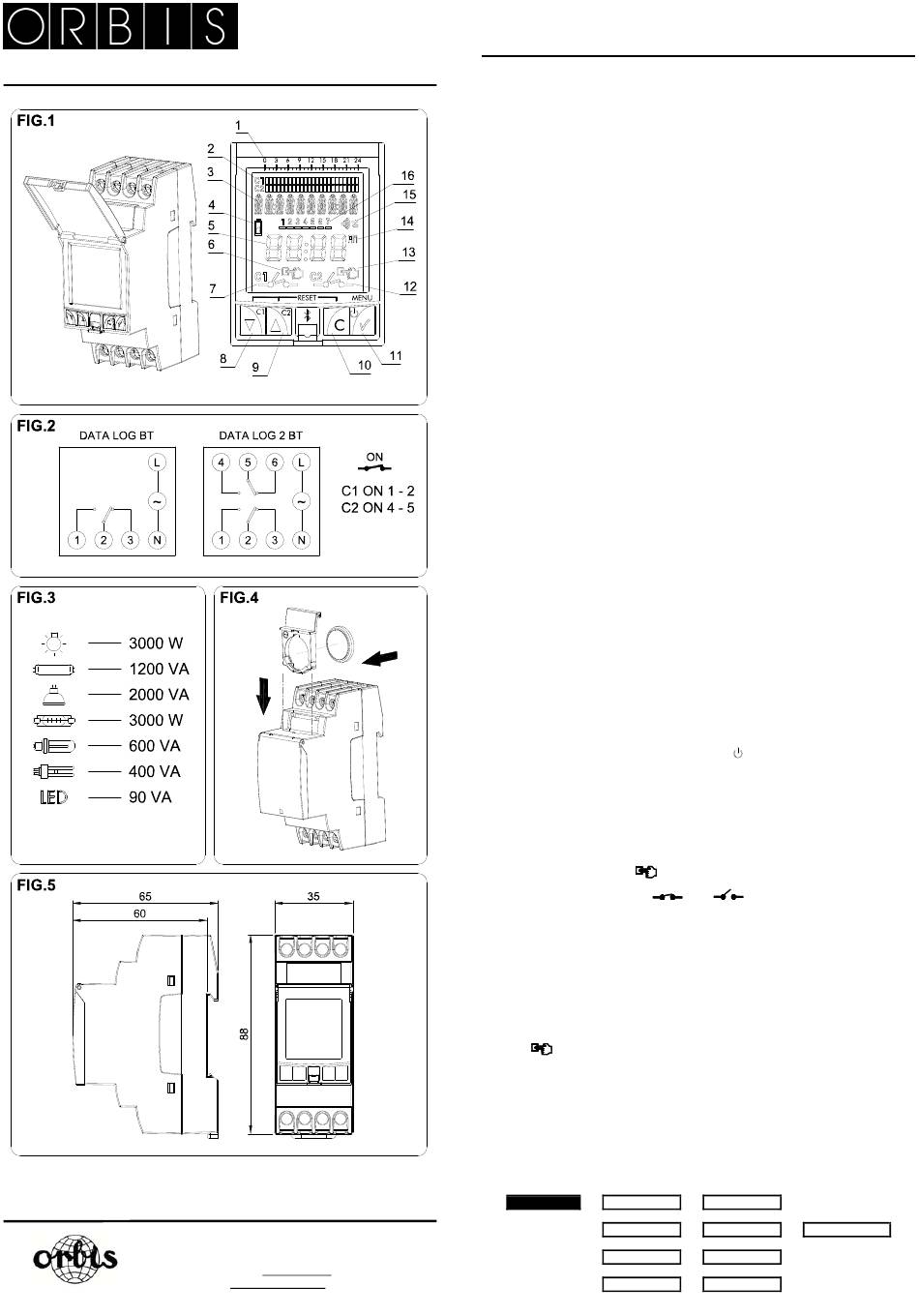

FIG.1
1. Escala de tiempo
3. Línea de texto
5. Hora / Fecha
7. Símbolo de estado del relé del C1
9. Subir por el menú / Accionamiento manual C2
11. Aceptar opción / Entrar en el menú /
Encender equipo sin alimentación
13. Accionamiento manual C2 (parpadeando) /
Manual permanente C2 (fijo)
15. Símbolo de transferencia
INSTRUCCIONES DE EMPLEO

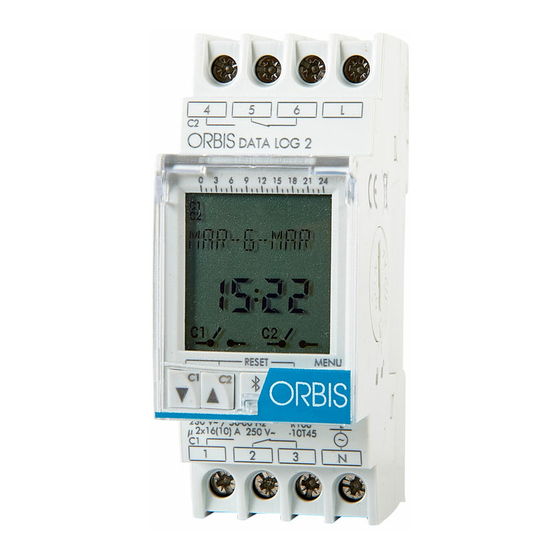

El DATA LOG BT / DATA LOG 2 BT es un interruptor horario digital diseñado para el control de
cualquier instalación eléctrica.
Incorpora la posibilidad de realizar diferentes tipos de maniobras: ON y OFF a una hora fija,
maniobras de corta duración o pulsos (de 1 a 59 segundos), y ciclos repetitivos (de 1 a 59 segundos
o de 1 minuto a 23 horas y 59 minutos). Todas ellas podrán aplicarse al canal C1, y al C2 si se
dispone del DATA LOG 2 BT.
Por otro lado, cuenta con otra serie de funciones adicionales como: cambio automático de horario
verano – invierno, 4 periodos de vacaciones, luminosidad ajustable de la pantalla y programación
desde Smartphone / Tablet.
Los menús pueden aparecer en varios idiomas y presentan en pantalla un cronograma que muestra
la programación del día actual.
Dispone de 1 (DATA LOG BT) o 2 (DATA LOG 2 BT) circuitos conmutados independientes y libres
de potencial que permite la programación de hasta 40 maniobras entre el canal 1 y/o el canal 2.
INSTALACIÓN
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser realizada por un
instalador autorizado.
ANTES DE PROCEDER A LA INSTALACIÓN DESCONECTAR LA ALIMENTACIÓN.
El aparato está internamente protegido contra las interferencias por un circuito de seguridad. No
obstante, algunos campos especialmente fuertes pueden llegar a alterar su funcionamiento. Las
interferencias pueden evitarse si se tienen en cuenta las siguientes reglas de instalación:
- El aparato no debe instalarse próximo a cargas inductivas (motores, transformadores, contactores, etc.)
- Conviene prever una línea separada para la alimentación (si es preciso provista de un filtro de red).
- Las cargas inductivas tienen que estar provistas de supresores de interferencias (varistor, filtro RC).
Si el interruptor horario se usa en combinación con otros dispositivos en una instalación, es
necesario comprobar que el conjunto así constituido no genera perturbaciones parásitas.
RESTABLECER LA ALIMENTACIÓN CUANDO EL EQUIPO ESTÉ TOTALMENTE INSTALADO.
MONTAJE
Dispositivo de control electrónico de montaje Independiente en armario de distribución, con perfil
simétrico de 35 mm, según norma EN 60715 (Rail DIN).
CONEXIÓN
Conectar la alimentación según el esquema de la FIG.2.
Es necesario respetar la posición de Fase y Neutro, comprobando las conexiones realizadas. Una
conexión equivocada puede destruir el aparato.
PUESTA EN SERVICIO
Para que el dispositivo pueda ejecutar el control de la instalación ES NECESARIO QUE ESTÉ
ALIMENTADO, cuando esto ocurre, el display se iluminará y aparecerá la pantalla PRINCIPAL.
Cuando el equipo está sin alimentación el display permanece apagado, manteniendo toda la
programación y la fecha y hora durante el periodo de reserva de marcha (4 años), gracias a la pila
de litio incorporada. En caso de ser instalado sin pila, el equipo cuenta con una reserva de marcha
de seguridad de 48 horas aprox.
Con el equipo sin alimentación, al pulsar la tecla MENU
para permitir su programación. Si al cabo de 5 segundos no se pulsa ninguna tecla, el display se
apagará de nuevo.
Estos equipos disponen de cuatro teclas para su ajuste y programación.
En el display se muestra la siguiente información:
 Cronograma con las maniobras de ese día (excepto en días festivos). Un cronograma para cada
canal con 24 divisiones en el que cada segmento representa 1 hora en estado ON.
 El display tiene una línea de texto donde se alternará la visualización de:
Fecha actual  Funcionamiento PERMANENTE  Periodo FESTIVO activo
 Hora completa
 Símbolo de maniobra manual
aparece parpadeando y si la conmutación es PERMANENTE el símbolo aparece fijo.
 Estado de los circuitos C1 / C2: ON
CONFIGURACIÓN
Los DATA LOG BT / DATA LOG 2 BT salen programados de fábrica en fecha y hora actual, y
configurados del siguiente modo:
 Modo Horario: 24 h
 Cambio I-V:
Automático (último domingo de marzo)
 Cambio V-I:
Automático (último domingo de octubre)
 Festivos:
NO (los 4 periodos desactivados)
 Programas:
Ninguno
ACCIONAMIENTO MANUAL
Activa o desactiva, invirtiendo temporalmente de manera manual el estado de los circuitos desde la
pantalla principal, presionando la tecla ▼ C1 o ▲ C2.
El símbolo aparecerá parpadeando en pantalla sobre el canal manipulado hasta que volvamos
a pulsar la tecla ▼ C1 o ▲ C2, volviendo al estado anterior.
PROGRAMACIÓN
La programación está basada en menús y submenús por los que podemos movernos para
programar maniobras o realizar ajustes al dispositivo. Al menú principal se accede desde la pantalla
de reposo presionando la tecla ✓. Con las teclas ▼ y ▲ nos moveremos por los distintos menús y
presionando la tecla ✓ entraremos en ellos. Para retroceder al menú anterior presionamos la tecla C.
Los datos a programar aparecen en pantalla siempre parpadeando.
La estructura de los menús es la siguiente:
PROGRAMAS ✓ ENTRAR
▲
BORRAR
✓
TODOS NO
▲
TODOS SI
INTERRUPTOR HORARIO
2. Cronogramas
4. Símbolo nivel de pila bajo
6. Accionamiento manual C1 (parpadeando) /
Manual permanente C1 (fijo)
8. Bajar por el menú / Accionamiento manual C1
10. Cancelar opción / Atrás en el menú
12. Símbolo de estado del relé del C2
14. 12 H / 24 H
16. Días de la semana
, el display se enciende temporalmente
. En el caso de estar activada una conmutación manual
, OFF
✓ PXX
✓
▲
EDITAR BORRAR
✓
TIPO
✓
CANAL
