Wallbox Power Boost Guide D'installation page 42

INSTALLATION DU COMPTEUR DE PUISSANCE
Installation
2. Dans le panneau électrique, localisez un espace pour monter
le compteur. Si possible, montez le compteur dans le boîtier
du panneau (boîte).
3. Ajoutez une protection pour le compteur dans le boîtier électrique.

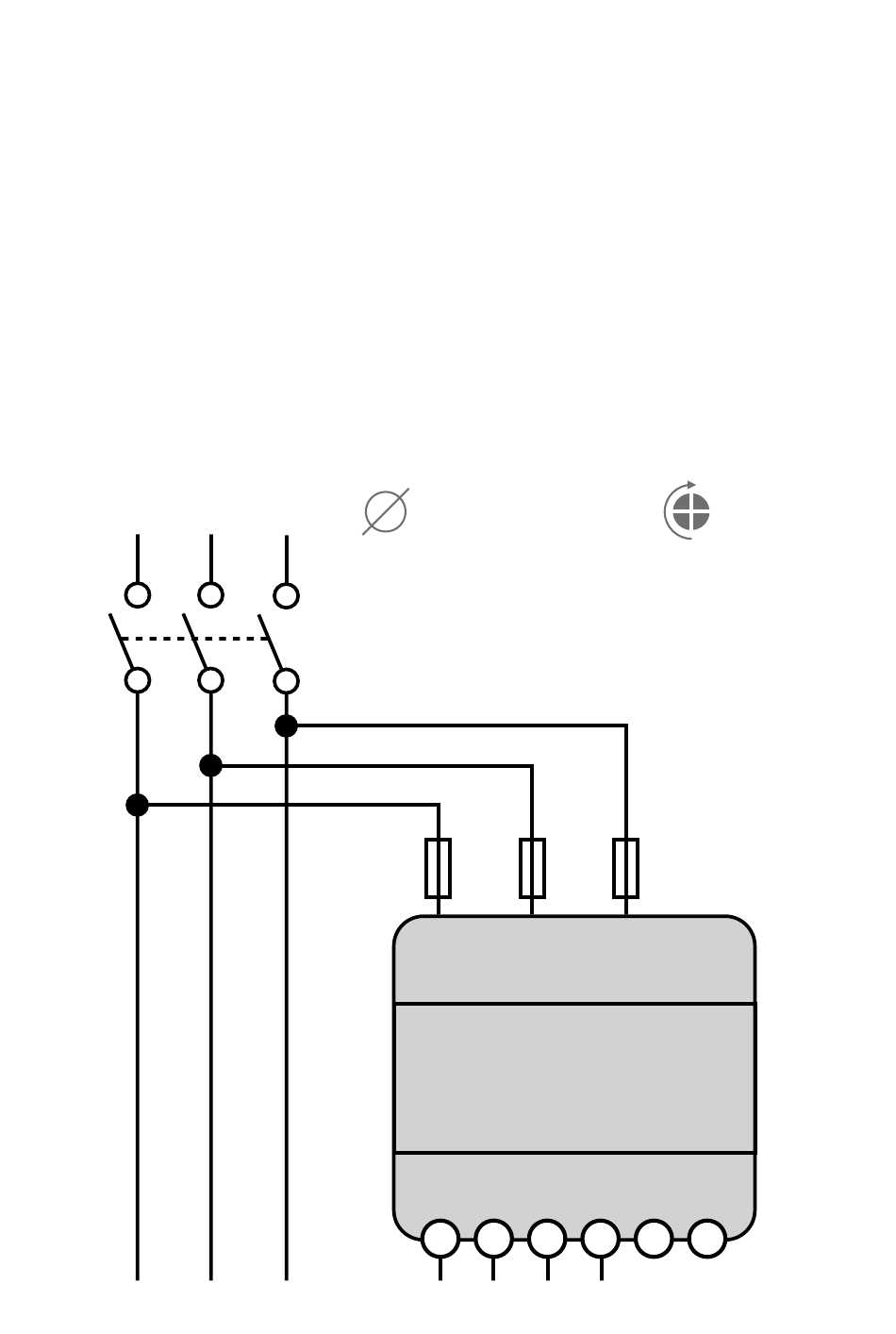

4. Câblez les bornes N,1 et 2 à partir du compteur au neutre
et deux lignes chaudes depuis votre panneau électrique.
N
42
L1 L2
min : 0,2 mm /AWG24
2
max : 2,5 mm /AWG12
2
N 1
13 14 15 16
≤ 0,45 Nm
2 3
17 18
