INSTRUCTIONS DE MONTAGE

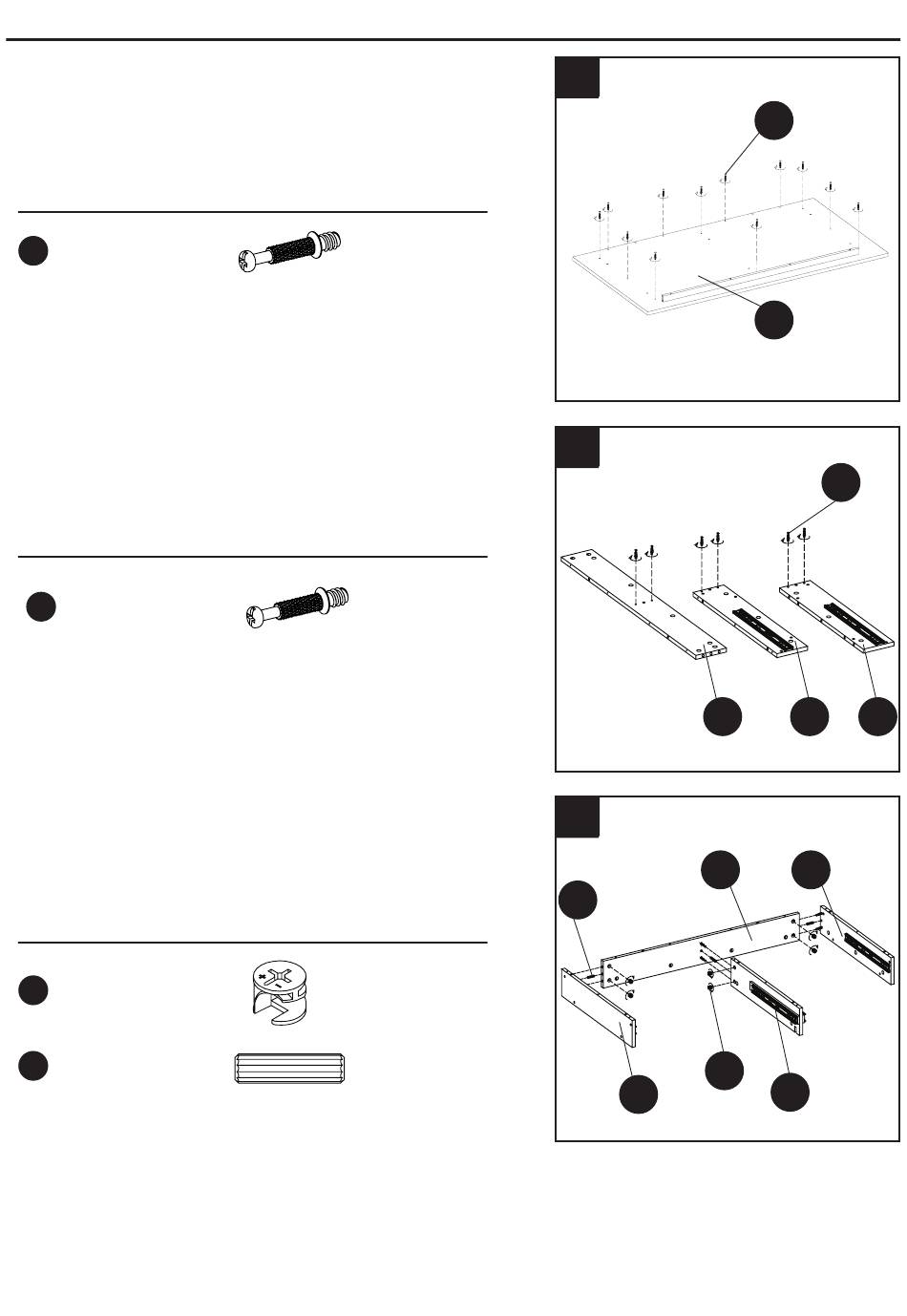

1. Insérer les vis camloc (BB) dans le panneau supérieur
(A).
Quincaillerie utilisée
BB Vis Camloc
2. Insérer les vis camloc (BB) dans le panneau arrière (E),
le panneau latéral gauche (F), le panneau latéral droit (G).
Quincaillerie utilisée
BB
Vis Camloc
3. Fixer le panneau latéral gauche (F), le panneau latéral
droit (G), le panneau de séparation (H) au panneau arrière
(E), à l'aide d'un grande attache camloc (AA) et d'une gou-
jon de bois (DD).
Quincaillerie utilisée
Grande attache Camloc
AA
Goujon de bois
DD
1
x12
2
x6
3
DD
x 6
x 3
19
BB
A
E G
E
AA
H
G
BB
F
F
