1.

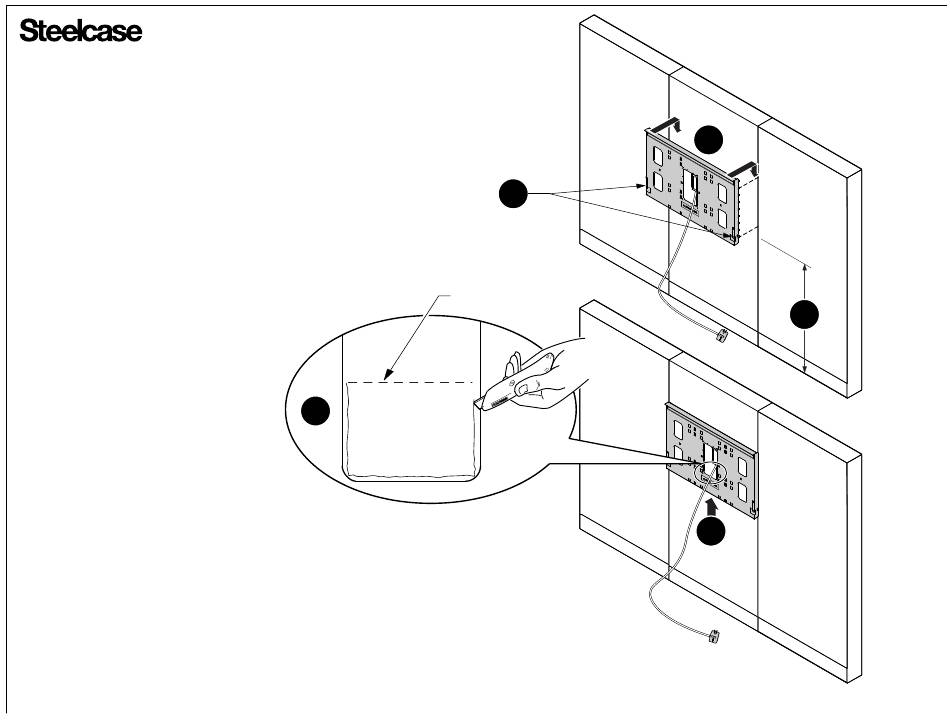

Determine la elevación deseada para el
montaje de la unidad sobre el panel Answer de
30 pulgadas.
2.
Coloque el ensamble del soporte del monitor
sobre el panel de Answer de 30 pulgadas de
ancho a la altura deseada.
Enganche los ganchos integrales en la bandeja
dentro de las ranuras de los postes de unión
Answer, con un movimiento "adentro y abajo"
(2a).
Consejo: los clics audibles le indican que las
características anti-desalojamiento se han
enganchado.
Compruebe que las presillas se han enganchado
y ahora están a ras con la superficie de la
bandeja de montaje (2b).
Como prueba final, tire hacia arriba con
fuerza para confirmar que se han
enganchado bien (2c).
3.
Haga un corte de paso a través de la
abertura del protector detrás del ensamble
del soporte del monitor en cualquier lugar
dentro de la gran abertura central.
Nota: El ensamble de la caja eléctrica
puede ser situada en diversas orientaciones
usando los patronos de agujeros que vienen
en la bandeja alrededor de la abertura
central. Esto puede ser necesario para
evitar la interferencia de los obstáculos
dentro del panel tal como una viga
horizontal estructural o bandeja de cables.
Consejo: Corte la abertura lo suficientemente
grande como para llegar al otro lado para
facilitar el enrutamiento de cordones y
cables.
DOBLE AQUÍ
3
! C L
I C K
!
2b
2 2a
! C L
I C K
!
1
2c
