Trou sur la
timonerie
de
direction

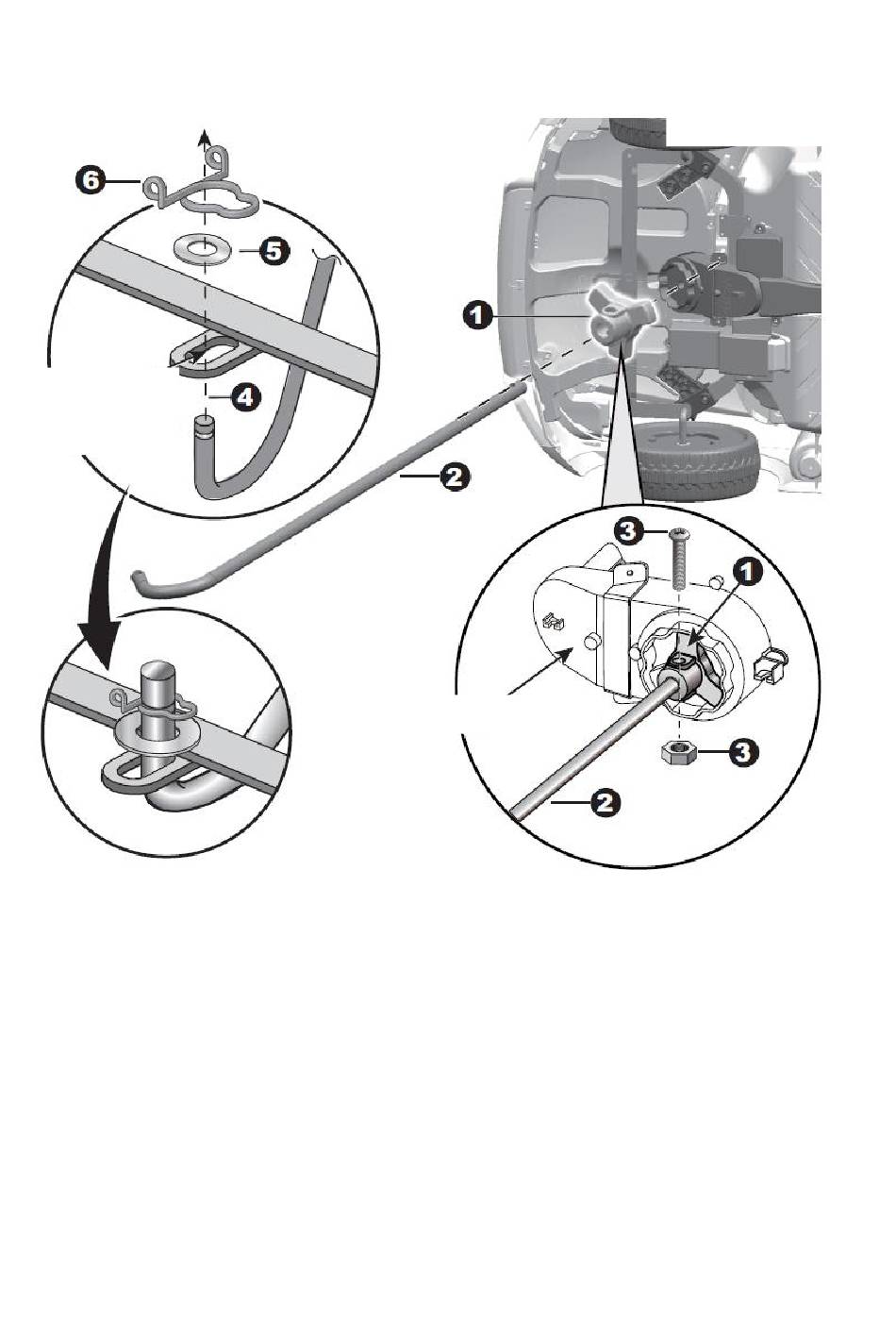

● Tournez la carrosserie du véhicule sur le côté. Retirez la vis à métaux M5x22 et l'écrou Ø5 du
pilote R / C avec un tournevis.
1. Fixez le pilote R / C au boîtier de direction et faites-le correspondre au boîtier de direction.
2. Insérez l'extrémité droite de la colonne de direction dans le trou situé sur le pilote R / C, le
trou situé sur la boîte des vitesses de direction par le bas et sortez par le trou du tableau de
bord.
3. Alignez les trous du pilote de la télécommande et ceux de la colonne de direction, puis serrez
une vis à métaux M5x22 et un écrou Ø5 au même endroit à l'aide d'un tournevis.
4. Insérez l'extrémité recourbée de la colonne de direction dans le trou de la tringlerie d'essieu
avant.
5. Montez une rondelle Ø10 sur l'extrémité recourbée de la colonne de direction.
6. Faites glisser un anneau élastique dans la rainure à l'extrémité recourbée de la colonne de
direction.
Type R/C
Attacher le volant 7
Boîtier de direction
Vue de dessus
