AVERTISSEMENT
RISQUE DE DÉCHARGE
ÉLECTRIQUE
• La mise à la terre avec un conducteur neutre est interdite
pour les nouvelles installations de circuit de dérivation (1996
NEC), lesmaisons mobiles et les véhicules récréatifs, ou dans
les régions où les codes locaux interdisent la mise à la terre
avec un conducteur neutre. Pour les installations où la mise à
la terre avec un conducteur neutre est interdite, consulter le
graphique du neutre non mis à la terre.
• Utiliser le fil de sortie ou le connecteur de terre pour la mise
à la terre de l'appareil.
• Raccorder le connecteur neutre ou le fil de sortie pour rac-
corder le neutre du circuit de dérivation de manière habituelle.
Le manquement à cette obligation peut entraîner la mort, un
incendie ou une décharge électrique.
• L'alimentation électrique du circuit de dérivation doit être
coupée lorsque les raccordements sont effectués. Ne pas utiliser
de rallonge électrique avec cet appareil.
• Une mise à la terre électrique est requise pour cet appareil.
L'extrémité libre du fil vert (le fil de la mise à la terre) doit être
raccordée à une mise à la terre convenable. Ce fil de mise à la
terre doit rester raccordé au four.
• Si le conduit d'eau froide est interrompu par des bagues non
métalliques, en plastique, des raccords union ou tout autre
matériau isolant, NE PAS utiliser pour la mise ! la terre.
• NE PAS raccorder de mise à la terre à une conduite de gaz.
• NE PAS installer de fusible dans le circuit du neutre ou le
circuit de mise à la terre. Un fusible dans le circuit du neutre
ou le circuit de la mise à la terre peut entraîner une décharge
électrique.
• En cas de doute, demandez à un électricien qualifié de vérifier
si l'appareil est correctement mis à la terre.
• Un défaut de mise à la terre peut entraîner la mort, un incendie
ou une décharge électrique.
• Un mauvais raccordement de câblage domestique en alu-
minium à des fils de sortie en cuivre peut entraîner un risque
de décharge électrique ou d'incendie. Veuillez n'utiliser que
des raccords conçus pour joindre des fils de cuivre à des fils
en aluminium et suivre attentivement les procédures recom-
mandées du fabricant.
CÂBLE À 3 FILS DE L'ALIMENTATION ÉLECTRIQUE
DOMESTIQUE - ÉTATS-UNIS SEULEMENT
IMPORTANT : Utiliser le câble à 3 fils de l'alimentation électrique
domestique lorsque les codes locaux permettent les raccordements
à 3 fils.

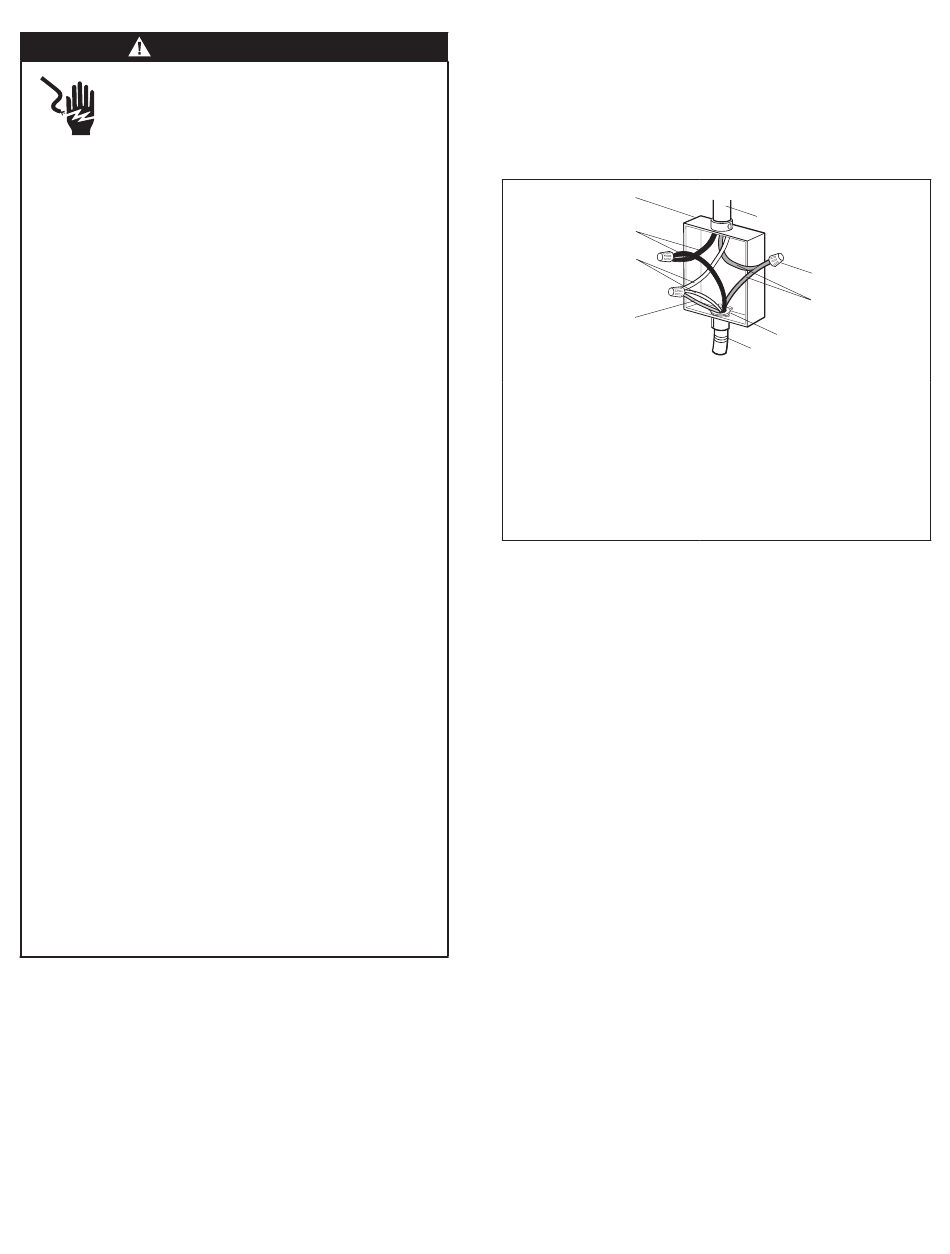

NEUTRE MIS À LA TERRE
A
B
C
D
A Boîte de jonction
B Fils noirs
C Fils neutres (blanc)
D Fil de mise à la terre
(vert ou dénudé)
E Câble du four
1. Couper le courant avant l'entretien.
2. Raccorder les deux fils noir B ensemble à l'aide d'un connecteur
de fils homologué UL.
3. Raccorder les deux fils neutres (blanc) C et le fil de mise à la terre
D du câble du four (vert ou dénudé) à l'aide d'un connecteur de
fils homologué UL.
4. Raccorder les deux fils rouge G ensemble à l'aide d'un connecteur
de fils homologué UL.
5. Installer le couvercle de la boîte de jonction.
7
I
H
G
F
E
F Raccord de conduit
homologué UL
G Fils rouges
H Connecteurs de fils
homologués UL
I Alimentation électrique
domestique
F
