Description
Filtre en fonte nodulaire à brides intégrales et avec couvercle boulonné. Il est construit en matière DIN et la crépine en acier inoxydable a
une perforation de 0,8 mm pour les DN15 à DN80. La perforation standard des DN100 à DN200 est de 1,6 mm.
En option, des crépines avec ouverture en diverses mailles ou des crépines en monel sont disponibles. Le couvercle peut être percé et ta-
raudé pour permettre le montage d'un robinet de purge ou de vidange. Les bossages sur le corps peuvent également être percés et tarau-
dés pour permettre des prises de pression.
Standards
Ce filtre est conforme à la Directive UK et Européenne sur les Appareils soumises à la pression.
Certification
Cet appareil est disponible avec un certificat EN 10204 3.1, à spécifier lors de la commande.
Options
Crépines
Perforations
En acier inox
Maille
Perforations
En Monel
Maille
Connexions pour robinet de purge ou vidange et prises de
pression:
Le bouchon peut être foré et taraudé suivant le tableau ci-dessous
pour recevoir un robinet de purge ou de vidange. Le corps peut
être percé pour permettre des prises de pression. Ces options sont
disponibles à un surcoût. Les diamètres sont montrées si-
dessous :
DN Robinet de purge
DN15 et DN20
3/8"
DN25 et DN32 ½"
DN40 à DN80 ¾"
DN100 à DN200 1"
Limites d'emploi
Courbe
vapeur
Ce produit ne doit pas être utilisé dans la zone ombrée
Nota : Des tests spéciaux pour permettre un fonctionnement à des
températures plus basses peuvent être fournis à un coût supplé-
mentaire.
Calcul du corps
TMA – Température max. admissible
PMA – Pression max. admissible
Température minimale admissible
TMO – Température de fonctionnement
admissible
PMO – Pression maximale
de service
Température de fonctionnement minimale
Pression d'épreuve hydraulique maximale
Filtre en Y - Fonte nodulaire - PN16
1,6 mm (DN15 à DN80)
3,0 mm (DN15 à DN200)
40, 100, 200
0,8 mm (1/2'' à 3'')
1,6 mm (4'' à 8'')
3,0 mm (1/2'' à 8'')
100
Robinet de Prise
vidange pression
3/8"
½"
¾"
1"
Pression en bar eff.
300°C @ 12.3 bar eff.
16 bar eff. @ 100°C
300°C @ 12.3 bar eff.
16 bar eff. @ 100°C
Vapeur saturée: 15 bar eff. @ 201°C
24 bar eff.
F3716
Diamètres et raccordements
DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100,
DN125, DN150 à DN200.
A brides standards en EN 1092 PN16
DN50 à DN200 sont aussi disponibles avec des raccordements à
ASME (ANSI) 150 (au lieu de DN100) et JIS 10K sur demande.
¼"
¼"
¼"
¼"
PN16

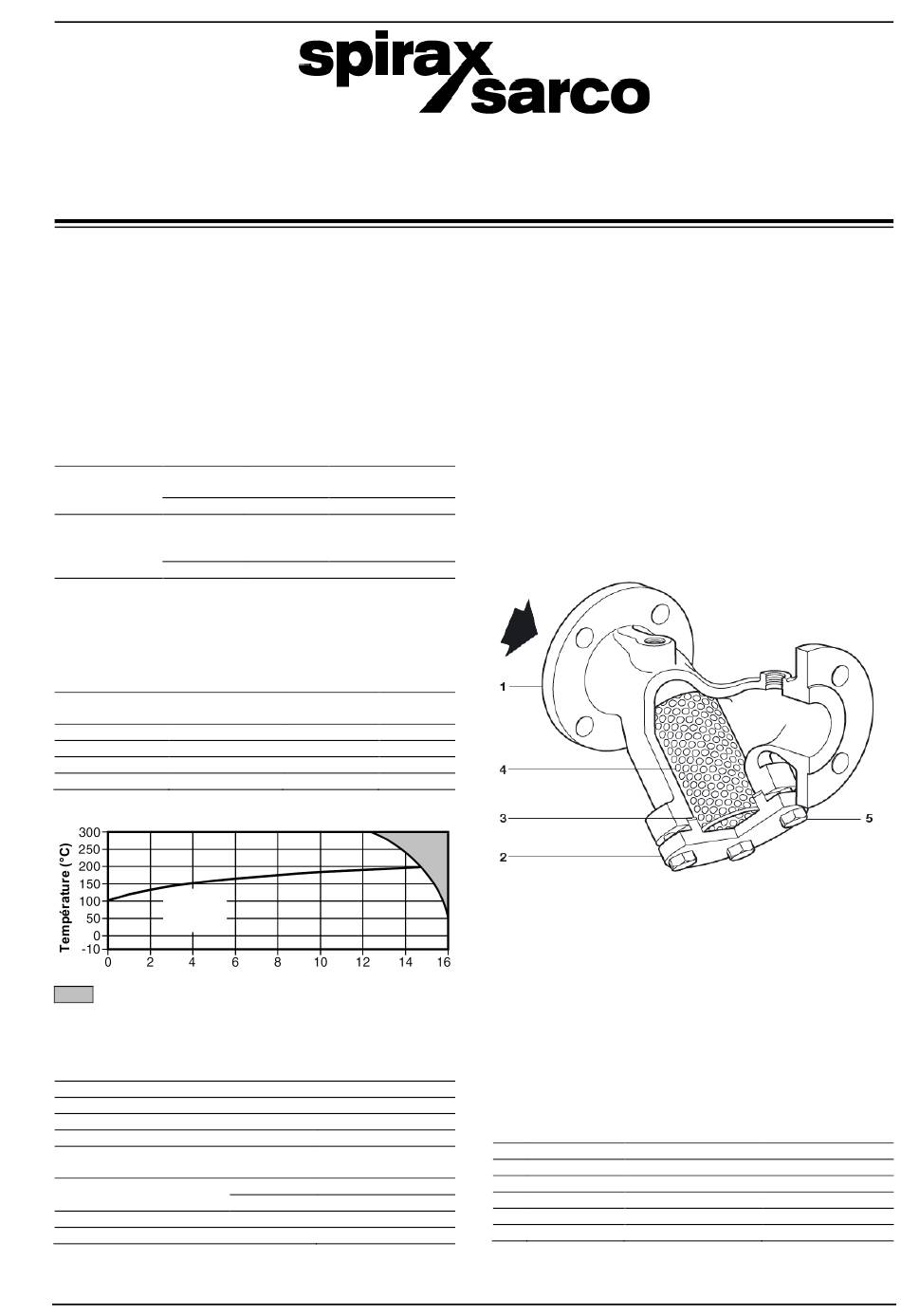

Construction
-10°C
Rep. Désignation
1 Corps
2 Couvercle
3
Joint
4 Crépine
-10°C
5 Boulons
Modifications réservées
Matière
Fonte nodulaire DIN 1693 GGG40
Fonte nodulaire DIN 1693 GGG40
Graphite exfolié renforcé
Acier inox austénitique ASTM A240 316L
Acier carbone
TI-P081-03
CMGT-BEf-09
6.3.1.110
BS 3692 Gr 8.8
