Mise en service
• Mettez le répartiteur du circuit
électrique hors tension et, le cas
échéant, recouvrez les parties sous
tension.
• Débranchez le conducteur corres-
pondant du Homematic IP Wired
Bus entrant.
• Retirez le cache de l'armoire de dis-
tribution.

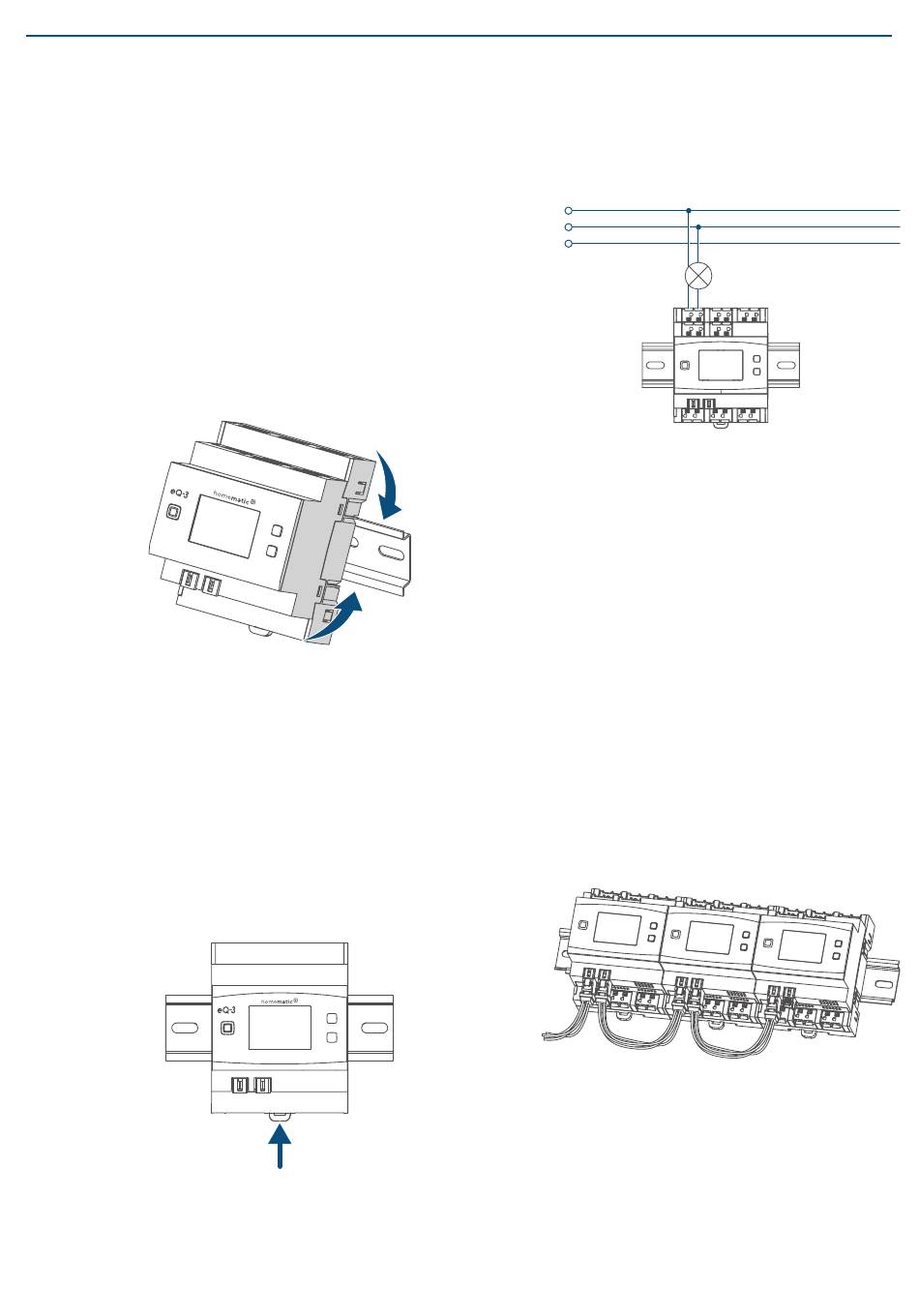

• Placez l'appareil sur le profilé cha-
peau.
Figure 4
• Veillez à ce que l'inscription sur
l'appareil et sur l'écran soit bien vi-
sible pour vous.
• Veillez à ce que le ressort d'arrêt
soit complètement enclenché lors
du montage et à ce que l'appareil
soit bien fixé sur le rail.
Figure 5
• Câblez l'appareil conformément au
schéma de connexion et respectez
les consignes d'installation
tructions d'installation, page
L
N
PE
Figure 6
• Raccordez le conducteur de phase
ainsi que la phase commutée (vers
le consommateur) aux bornes cor-
respondantes. Il est possible de rac-
corder n'importe quel conducteur
de phase (L1, L2, L3) aux bornes
d'entrée du réseau.
• Branchez le câble de raccordement
de bus au raccord de bus 1 ou au
raccord de bus 2 et connectez tous
les autres appareils Wired avec le
bus.
Figure 7
• Mettez l'obturateur bus fourni en
place lorsque vous n'utilisez pas le
cf. Ins-
7.
9
