Mise en service
6.3

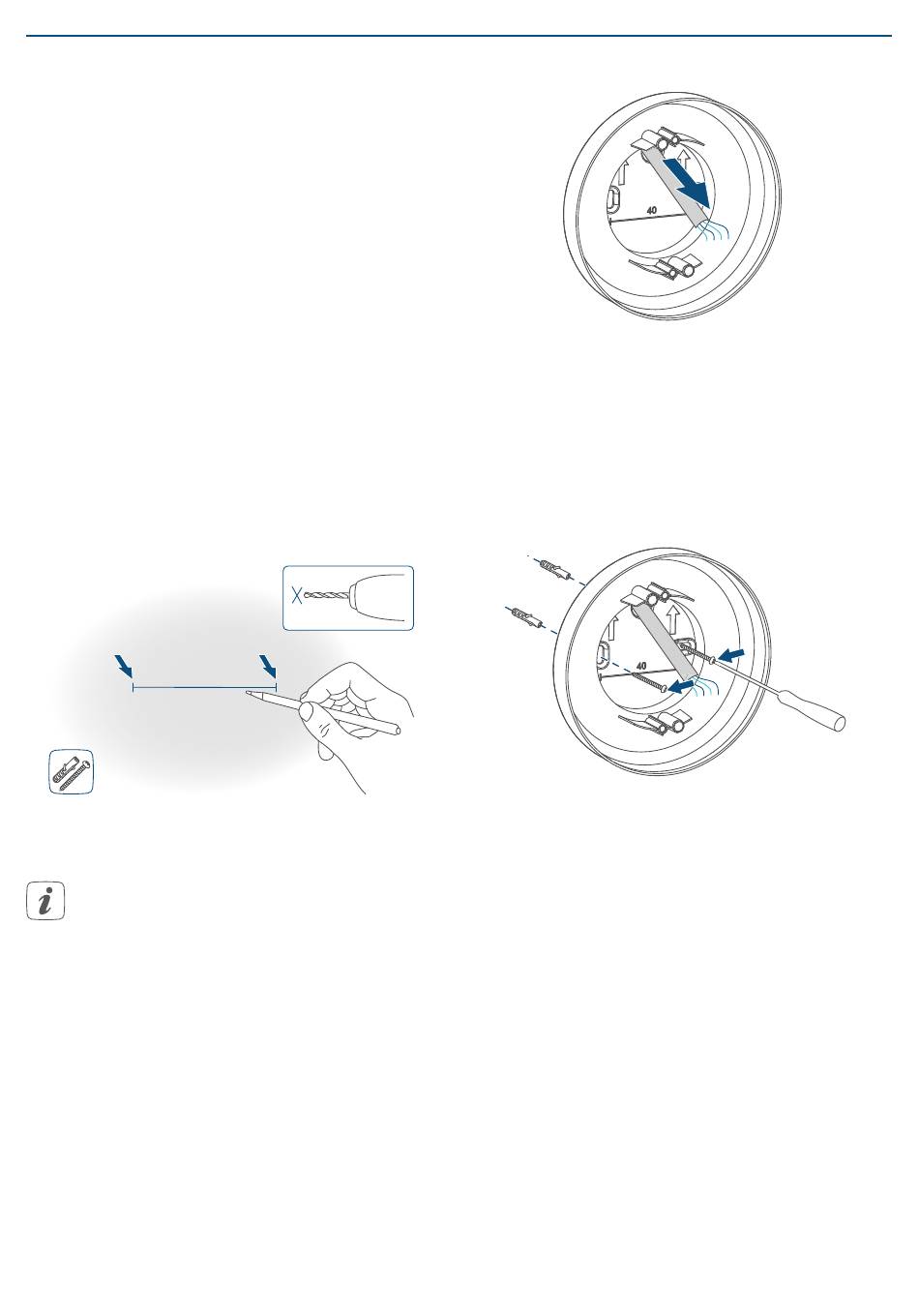

Installation au plafond
Procédez comme suit pour installer l'ap-
pareil au plafond :
• Débranchez le conducteur corres-
pondant du Homematic IP Wired
Bus entrant.
• Choisissez la position de montage,
à l'endroit où le câble de bus sort
du plafond.
• Tracez avec un crayon deux trous à
40 mm d'écart à la position souhai-
tée.
• Percez les trous préalablement
marqués et insérez les chevilles
fournies.
40 mm
Figure 6
Pour les murs en pierre/béton, utili-
sez un foret de 5 mm pour les che-
villes. Sur les murs en bois, vous
pouvez utiliser un foret de 1,5 mm
pour faciliter la pénétration des vis.
• Faites passer le câble de bus par le
passage de câble de l'adaptateur
d'installation.
Figure 7
• Vissez les vis fournies (3,0 x 30 mm)
2x
Figure 8
• Raccordez le bus Homematic IP
dans les chevilles pour monter
l'adaptateur d'installation.
Wired à la connexion bus. Ap-
puyez sur le bouton d'actionnement
orange pour connecter ou décon-
necter les différents fils.
9
