Mise en service
• choix de l'outil approprié, des appa-
reils de mesure et, le cas échéant,
de l'équipement de protection indi-
viduelle adapté ;
• analyse des résultats de mesure ;
• choix du matériel d'installation
électrique pour assurer les condi-
tions de mise hors circuit ;
• classes de protection IP ;
• montage du matériel d'installation
électrique ;
• type du réseau d'alimentation (sys-
tèmes TN/IT/TT) et conditions de
raccordement directement asso-
ciées (mise au neutre classique,
mise à la terre, autres mesures né-
cessaires, etc.).
Sections de câble autorisées pour le
raccordement à l'appareil :
câble rigide, 0, 12 – 0, 5 mm²
Pour des raisons de sécurité
électrique, seul le câble de bus
Homematic IP Wired fourni ou un
câble de bus Homematic IP Wired
d'eQ-3 disponible comme acces-
soire dans une autre longueur doit
être utilisé pour le raccordement du
bus Homematic IP Wired.
• Ligne de télécommunication J-
Y(ST)Y avec 2 x 2 x 0,8 (= 0,5 mm²)
ou 4 x 2 x 0,8 (= 0,5 mm²), blindée,
TP
• Câble de pose Ethernet S/FUTP,
type Cat5e ou supérieur avec 2 x 2
x AWG22 (= 0,34 mm²) ou 4 x 2 x
AWG22 (= 0,34 mm²), blindé, TP
Le blindage (fil secondaire) doit être
réalisé sur le « – » (= masse) de la
connexion bus du Wired Access
Point (HmIPW-DRAP). Le blindage
ne doit pas être posé sur le boîtier.
6.2
Installation dans un boîtier
d'encastrement
Procédez comme suit pour installer l'ap-
pareil dans un boîtier d'encastrement :
• Débranchez le conducteur corres-
pondant du Homematic IP Wired
Bus entrant.
• Raccordez le bus Homematic IP
Wired à la connexion bus. Ap-
puyez sur le bouton d'actionnement
orange pour connecter ou décon-
necter les différents fils.
Les connexions bus sont connec-
tées en parallèle. Ainsi, le câble bus
entrant ou sortant peut être rac-
cordé à n'importe laquelle des deux
connexions.
• Placez le module de montage dans
le boîtier d'encastrement et fixez-le
à l'aide des vis fournies.

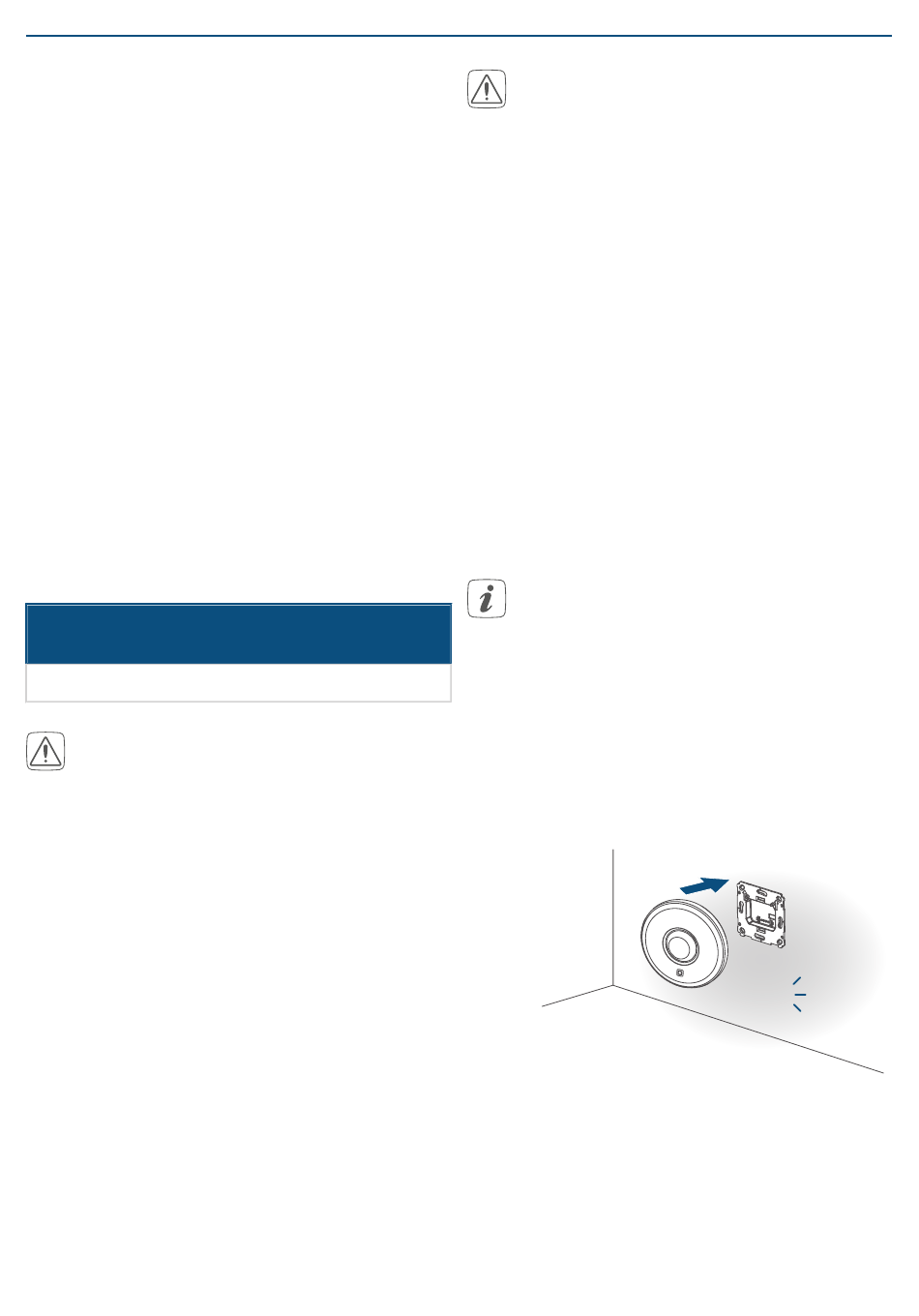

Figure 5
• Enclenchez le Homematic IP Wired
Bus pour activer le mode de pro-
grammation de l'appareil.
click
