ISTRUZIONI PER L'USO
116 I S T R U Z I O N I P E R L ' U S O | CSM
12
(0.47)
2
1

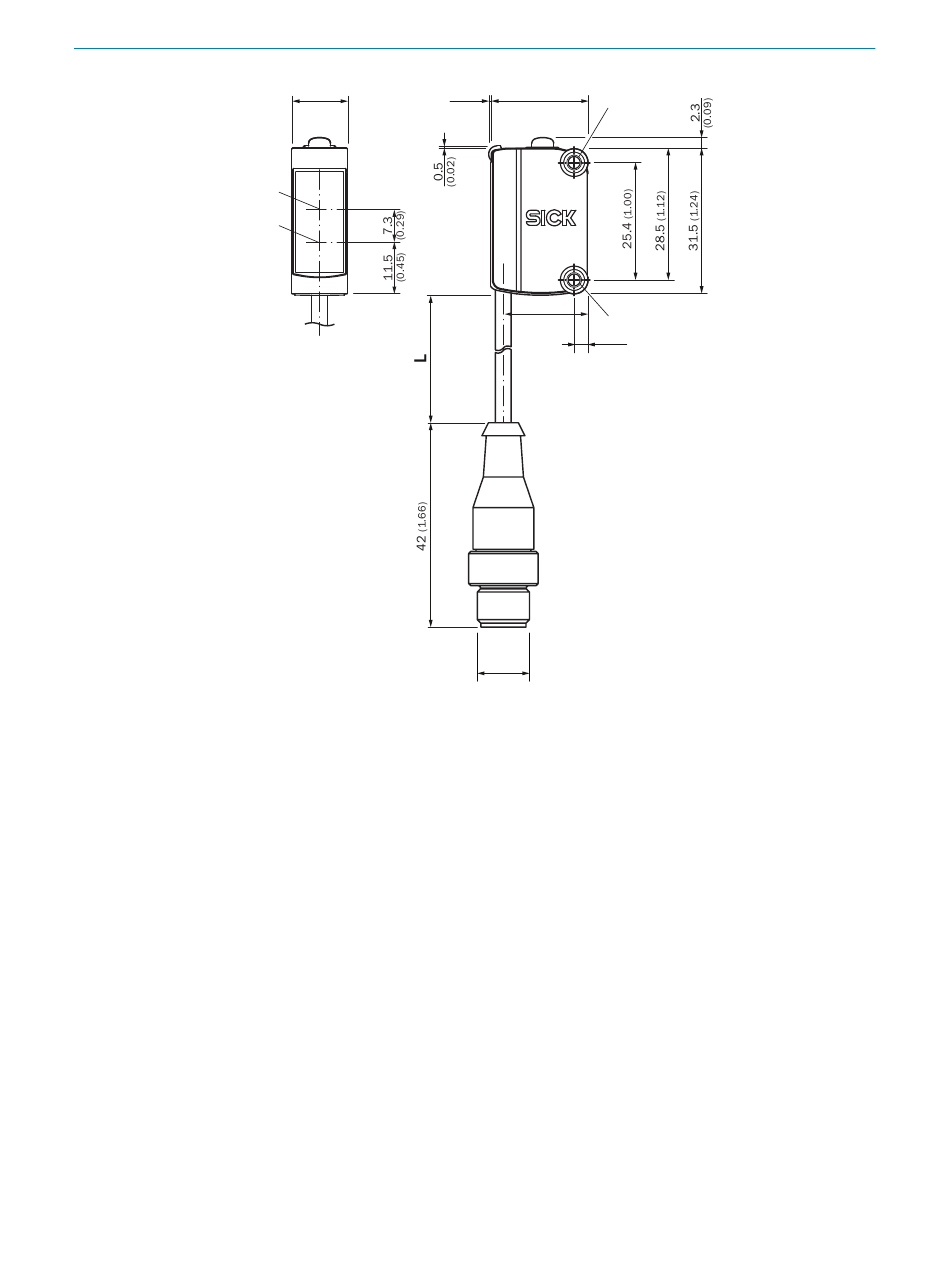

Figura 37: Cavo con connettore, M12
Centro asse ottico trasmettitore
1
Centro asse ottico ricevitore
2
Filettatura di serraggio M3
3
Elementi di comando e di visualizzazione
4
L Lunghezza del cavo, vedere scheda tecnica
CSM-xxxB:
CSM-xxxBxx1x:
0.5 21
3
(0.02) (0.83)
4
18.3
3
(0.72)
3
(0.12)
M12
8027352.1P16/2025-03-04 | SICK
Contenuti soggetti a modifiche senza preavviso
