Générateur de signaux de fonction – Description de l'écran

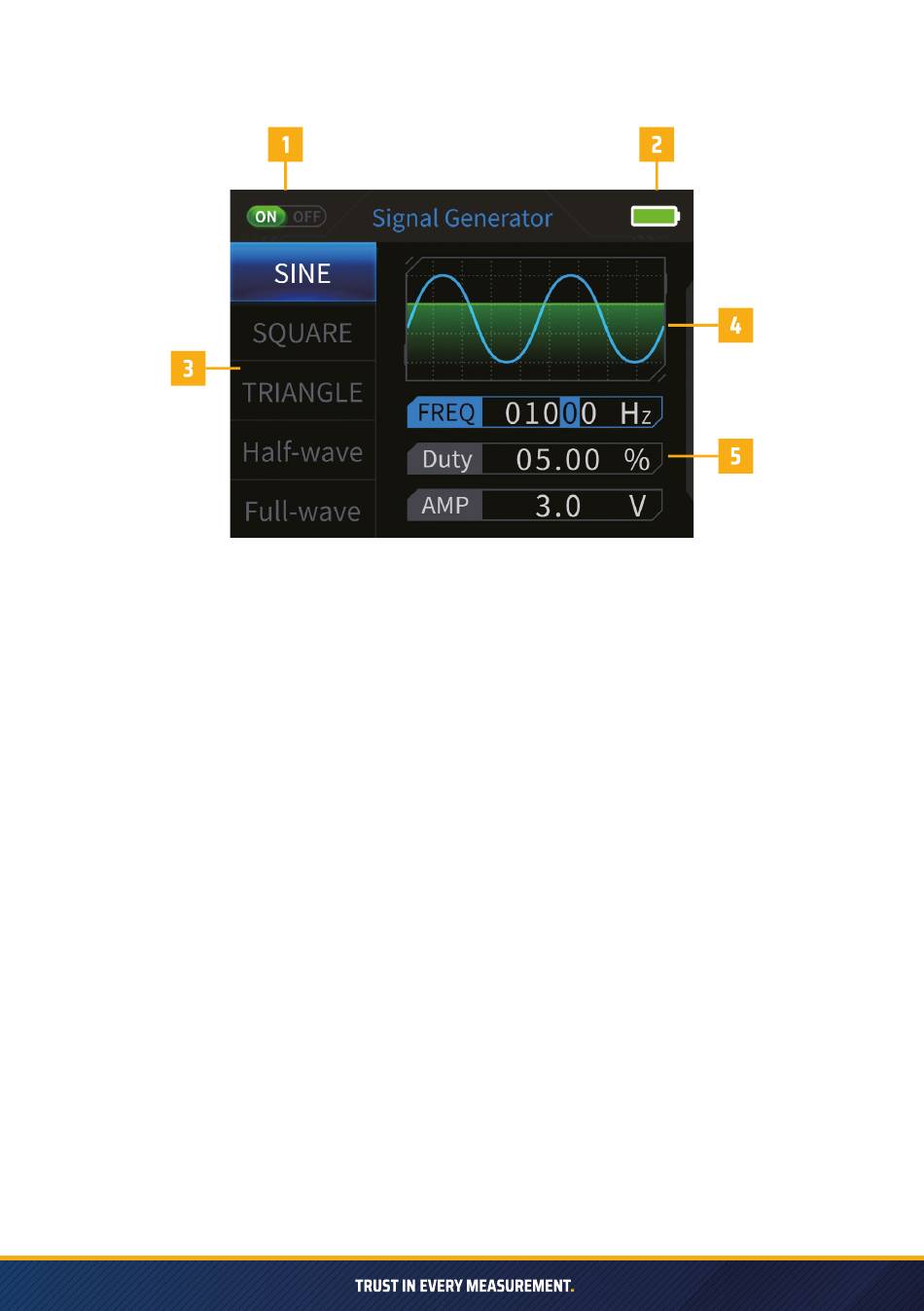

1 - Affichage de l'état de sortie : si le réglage de forme d'onde correspondant n'est pas sélectionné,
appuyez sur la touche START/STOP pour activer ou désactiver la forme d'onde, comme indiqué sur
l'illustration.
2 - Indicateur de batterie : batterie pleine et batterie faible. Lorsque la batterie est faible, une fenêtre
contextuelle s'affiche pour indiquer que la batterie est faible et l'appareil s'éteint automatiquement à la fin
du compte à rebours.
3 - 7 types de formes d'onde de sortie sont disponibles : onde sinusoïdale / onde carrée / onde
triangulaire / onde pleine / demi-onde / onde de bruit et courant continu.
4 - Diagramme des formes d'onde
5 - Paramètres de réglage de la forme d'onde : onde sinusoïdale (fréquence, rapport cyclique, amplitude),
onde carrée (fréquence, rapport cyclique, amplitude), onde triangulaire (fréquence, rapport cyclique,
amplitude), onde pleine (fréquence, amplitude), demi-onde (fréquence, amplitude), onde de bruit
(fréquence, amplitude), courant continu (amplitude)
Utilisation : appuyez d'abord sur les touches de direction HAUT et BAS pour sélectionner la forme d'onde
de sortie, puis appuyez sur la touche DROITE des touches de direction pour afficher les paramètres de
réglage de la forme d'onde (terminez le réglage en ajustant les touches de direction).
