RACCORDEMENT
Les pesons du module de pesage de cuves peuvent être raccordés:
S
à des amplificateurs à fréquence porteuse ou
S
à des amplific. à tension continue convenant aux systèmes de mesure à jauges d'ex
tensométrie

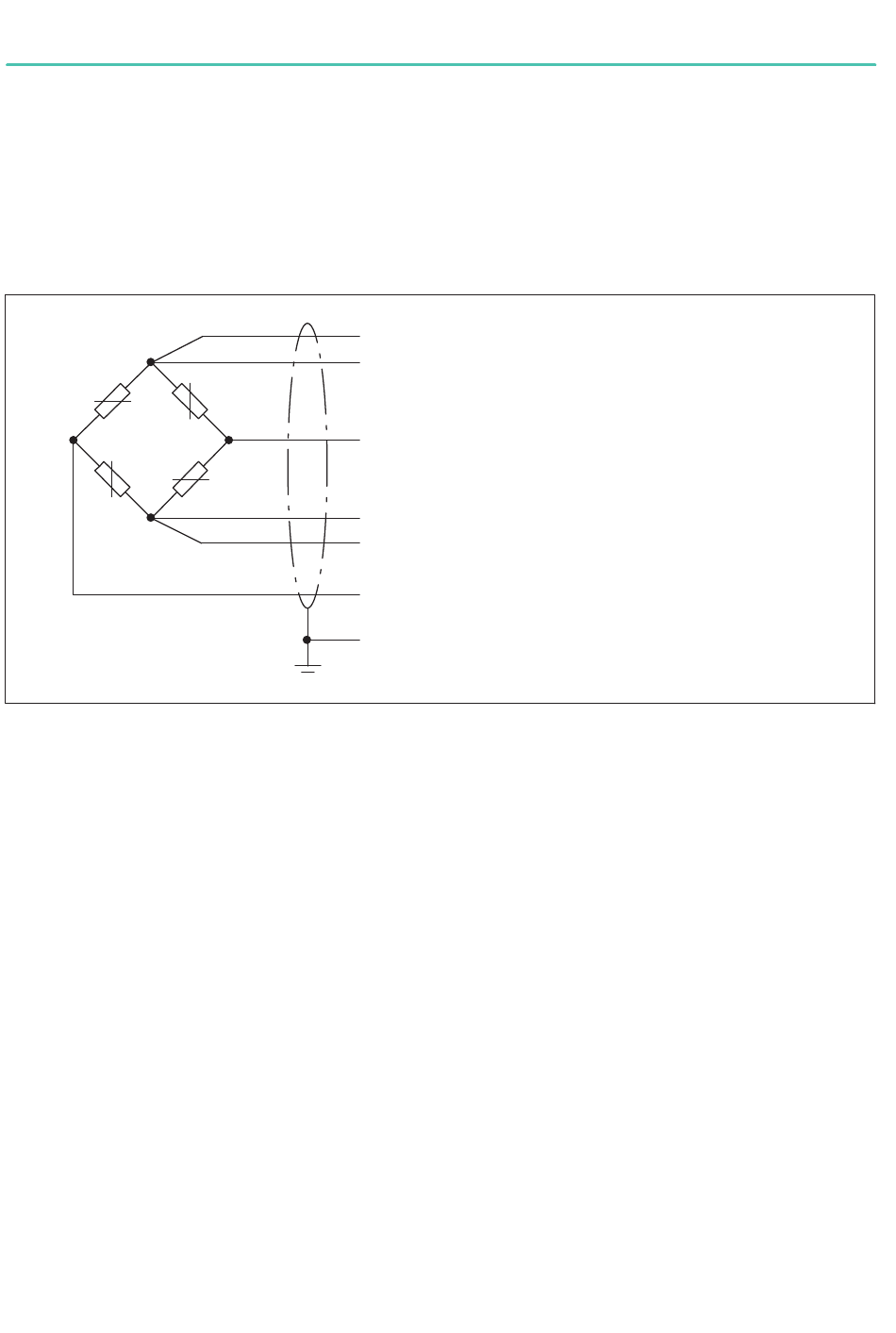

Le plan de raccordement du peson est illustré sur la Fig. 8.1.
Fig. 8.1
Plan de raccordement du peson (technique à six conducteurs)
Les champs électriques et magnétiques provoquent souvent le couplage de tensions
parasites dans le circuit de mesure. C'est la raison pour laquelle:
S
vous devez utiliser uniquement des câbles de mesure blindés de faible capacité (les
câbles HBK satisfont à ces conditions)
S
vous ne devez pas poser les câbles de mesure en parallèle avec des câbles de com
mande et d'énergie. Si cela n'est pas possible, protégez le câble de mesure, p. ex. à
l'aide de tubes d'acier blindés
S
évitez les champs de dispersion des transformateurs, moteurs et vannes
8.1
Mise en parallèle de plusieurs mod. de pesage de cuves
Pour mettre électriquement en parallèle des pesons, reliez les extrémités de conducteur
de même couleur des câbles de raccordement des pesons. Les blocs de jonction VKK...
de la gamme HBK sont tout spécialement disponibles à cette fin. Le signal de sortie cor
respond alors à la valeur moyenne des différents signaux de sortie.
12
(gris) fil de contre‐réaction (-)
(noir) fil d'alimentation (-)
(blanc) fil de mesure (+)
(bleu) fil d'alimentation (+)
(vert) fil de contre‐réaction
(rouge) fil de mesure (-)
(fil torsadé) le blindage de câble se trouve sur la
masse du châssis, pour les pesons de type Z6F, Z6G
Z6/M
RACCORDEMENT
