1. Schalten Sie die gebäudeseitige
Anschlussleitung spannungsfrei und
sichern Sie diese gegen
Wiedereinschalten. Lösen Sie hierzu den
entsprechenden Sicherungsautomaten der
Hausinstallation aus.
2. Nehmen Sie den Boden (1) ab, indem
Sie die beiden Schrauben (2) lösen.
3. Lösen Sie eine der beiden Muffen (3)
und führen Sie das gebäudeseitige
Anschlusskabel in die Leuchte. Ziehen Sie
die Muffe anschließend handfest an.
Verfahren Sie mit einem ausgehenden
Kabel auf der a
4. Schließen Sie die Adern des Kabels
entsprechend „Abbildung 2" an.
5. Setzen Sie den Boden (1) wieder ein
und ziehen diesen mit den Schrauben (2)
fest. Achten Sie dabei darauf, dass die
Dichtungsringe (6) richtig eingesetzt
werden.
6. Nehmen Sie nun den Gewindering (7)
samt Scheibe (8) und Dichtungsring (9) ab
(gegen den Uhrzeigersinn drehen) und
setzen ein geeignetes GU10-Leuchtmittel
ein. Setzen Sie den Gewindering (7) samt
Scheibe (8) und Dichtungsring (9) wieder
ein und ziehen diesen handfest an.
7. Schrauben Sie den Erdspieß (10) an die
Leuchte. Die Installation ist nun
abgeschlossen.
Technische Änderungen vorbehalten

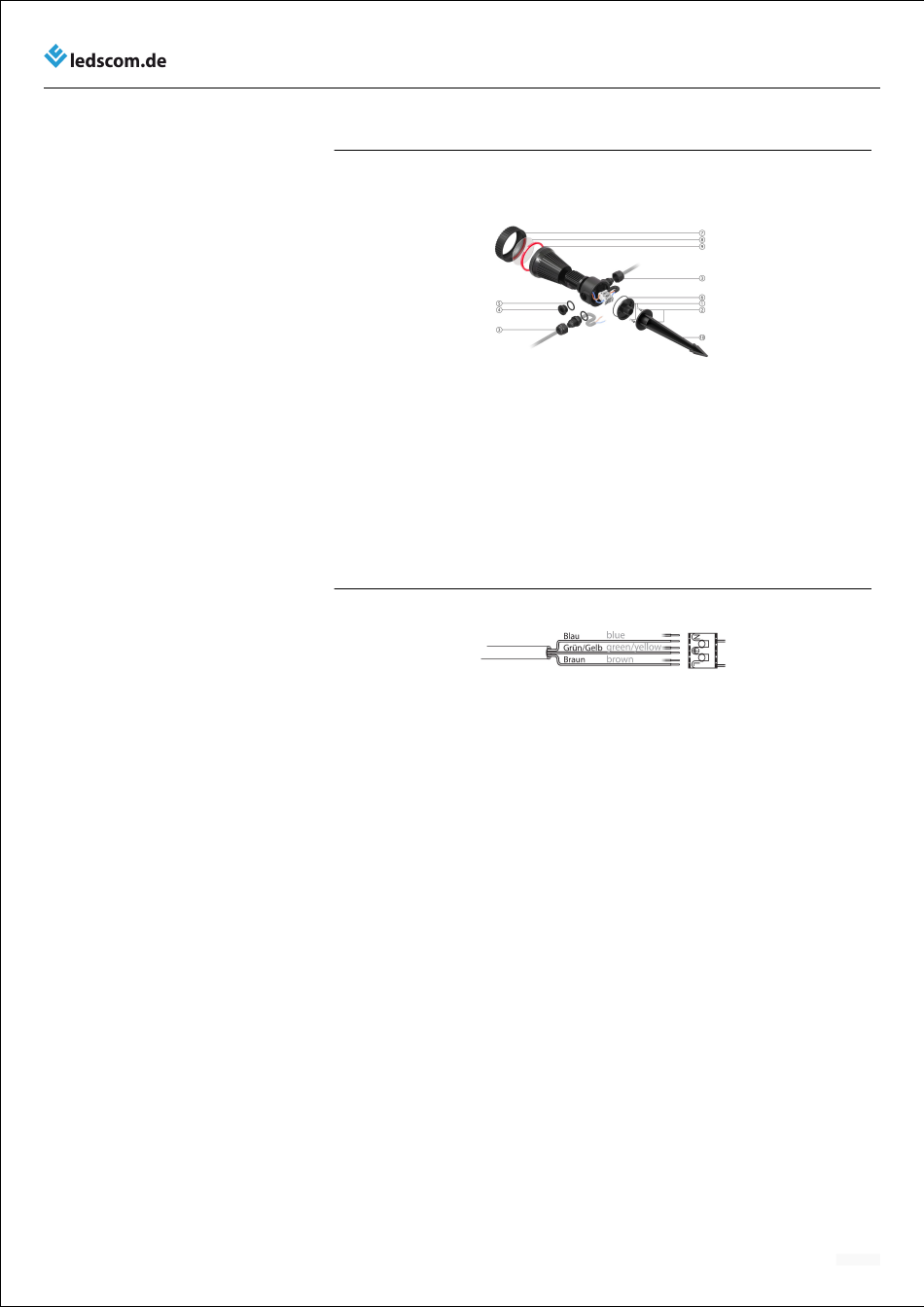

Abbildung 1
1: Boden
2: Schrauben
3: Muffen
4: Blindstopfen
5: Dichtungsring
Abbildung 2
Gartenstrahler (LC-L-338) - Montagehinweise
6: Dichtungsringe
7: Gewindering
8: Scheibe
9: Dichtungsring
10: Erdspieß
12/2024
