n Respectez la polarité lors du raccordement du
câble de commande.
n Si le module externe est monté sur un toit, il
doit être relié à la terre ainsi que la construc-
tion porteuse (raccordement au paratonnerre
ou à l'électrode de terre).
n En ce qui concerne la série WKF NEO 180,
prenez en compte le fait que seules les bornes
L1(R), L2(S), L3(T) et N sont raccordées (voir
Voir la Fig. 10).
2

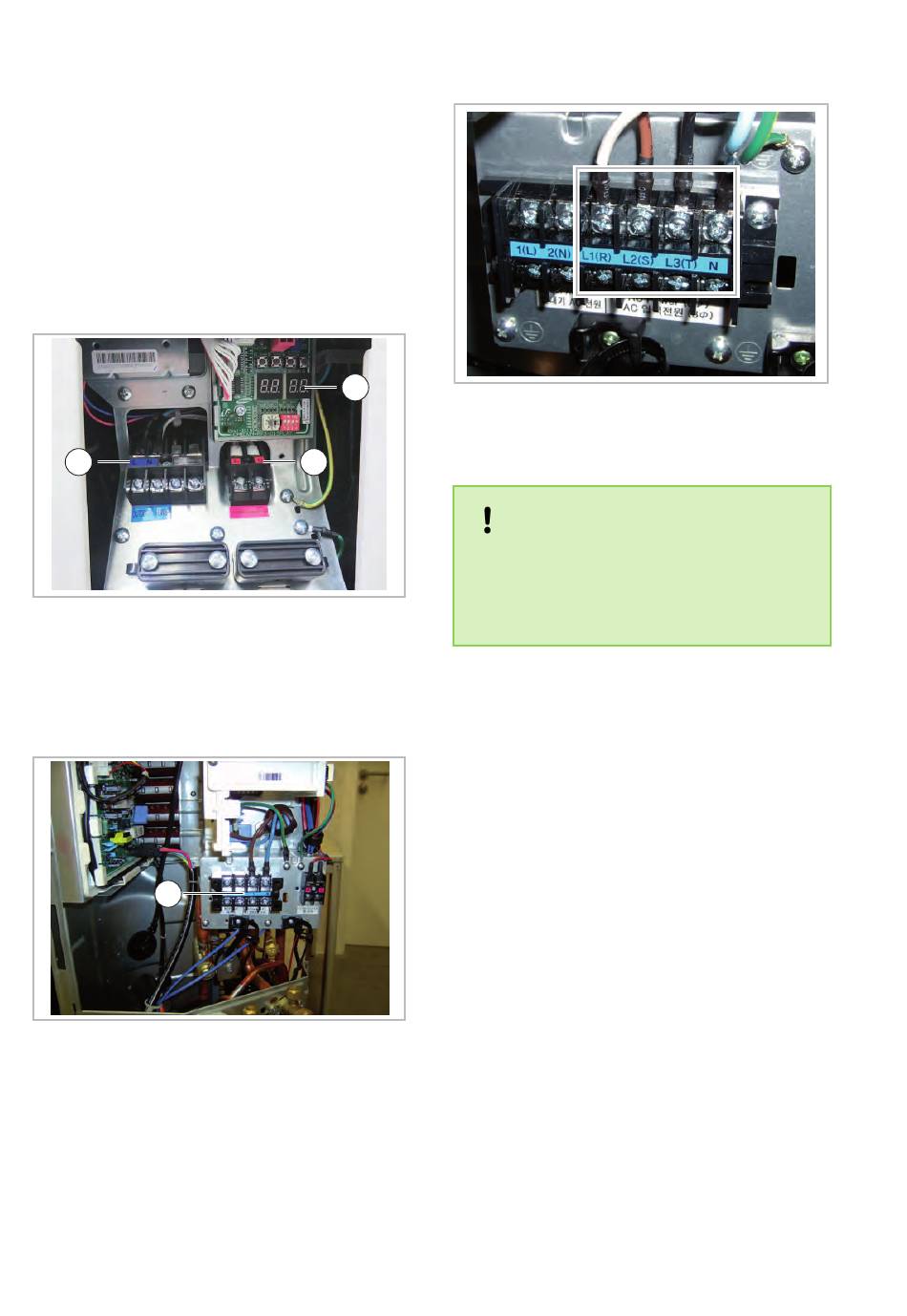

Fig. 8: Bornes de raccordement du module externe
WKF NEO 70
1 : Écran d'affichage
2 : Prise secteur 230V/1~ /50Hz
3 : Câble de commande F1/F2
1
Fig. 9: Bornes de raccordement du module externe
WKF NEO 120
1 : Prise secteur 230V/1~ /50Hz
14
1
Fig. 10: Borne de raccordement du module externe
WKF NEO 180
3
Veillez, lors du raccordement du module
externe au bon raccordement du neutre, les
varistors de la platine de filtre de l'alimentation
du module externe peuvent être détruits par un
mauvais raccordement !
Capteurs de température
n
n
n
n
n
REMARQUE !
Le nombre de sondes nécessaire peut varier
en fonction du type d'installation.
Respectez les indications correspondantes des
schémas hydrauliques pour positionner les
sondes.
La livraison standard contient une sonde d'ex-
térieur (S10), et une sonde à immerger (prévue
pour l'eau utile/chaude) (S08), ainsi qu'une
sonde pour l'ensemble de l'entrée du module
interne.
En cas de raccordement d'une installation
solaire, une sonde PT-1000 (S01) doit être uti-
lisée en tant que sonde de collecteur et une
sonde PT-1000 (S02), en tant que sonde de
ballon inférieure.
Toutes les sondes sont raccordées dans le boî-
tier électrique du module interne conformément
au schéma de raccordement.
