WKF NEO 180
A
400V/3~/N/Pe
L1 L2 L3 N Pe

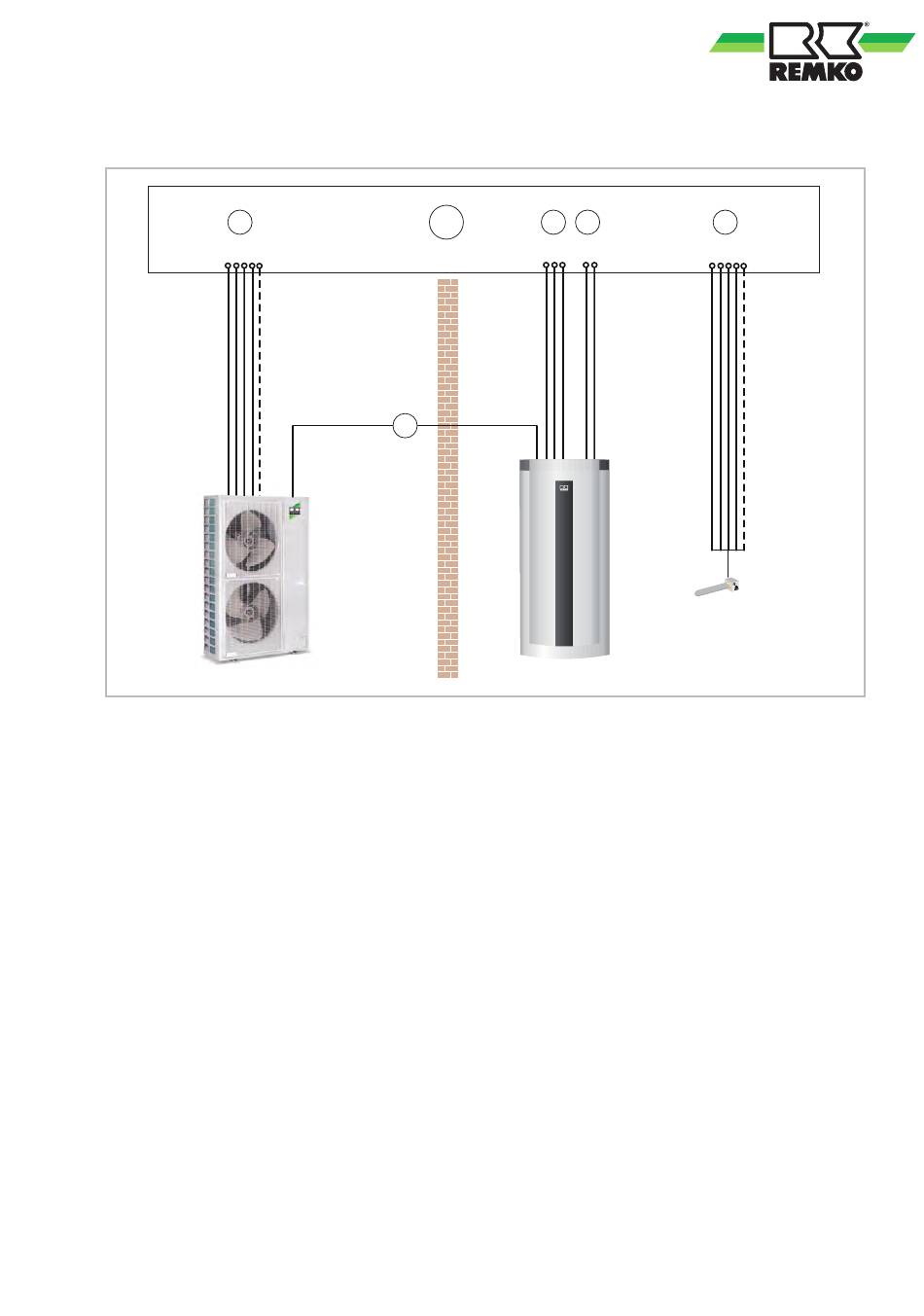

Fig. 5: Aperçu des câbles électriques
1 : Distribution principale
A : Alimentation en tension Module externe
B : Alimentation en tension Module interne
C : Signal de blocage EVU, sans potentiel/
ouvert = AM bloqué
1
B
230V~/N/Pe
L1 N Pe
E
D : Alimentation en tension Résistance 6 kW
Module interne
E : Communication F1/F2
Module externe /Module interne2 x 1 mm
C D
400V/3~/N/Pe
L1 L2 L3 N Pe
2 blindé
