2.6 Raccordement électrique
module interne
Les instructions suivantes concernent le raccorde-
ment électrique des modules internes.
1. Retirez le boîtier de la partie supérieure en le
poussant vers le haut et en le tirant vers
l'avant hors de la rainure arrière.
2. Insérez dans le module interne le câble du
module interne à travers les passe-câbles,
ainsi que le câble de commande entre le
module interne et le module externe, et les
câbles des appareils externes et sondes.
Prenez en compte le fait que les entrée de
câble de la série WKF NEO 120 ne se trou-
vent pas en bas, mais en haut.
3. Raccordez le câble d'alimentation du module
interne sur les borniers.
4. Raccordez tous les consommateurs secon-
daires (HGM, HGU, vanne d'inversion, etc.)
au module E/S.
REMARQUE !
Raccordez les câbles au boîtier électrique con-
formément au schéma de raccordement/
schéma électrique.
REMARQUE !
Veillez, lors des raccordements électriques, à
respecter la polarité, particulièrement pour le
câble de commande.
Le nombre de câbles et de sondes dépend de
la configuration de l'installation de chauffage et
des composants.
Veillez à avoir une longueur et une réserve de
câble suffisamment longue pour la pose dans le
module intérieur pour pouvoir rabattre complè-
tement le boîtier électrique lors des futurs tra-
vaux d'entretien.
Évitez les passages de câbles côté construc-
tion.
2.7 Raccordement électrique du
module externe
n Pour le raccordement électrique, retirez la tôle
d'habillage droite après avoir desserré les vis.

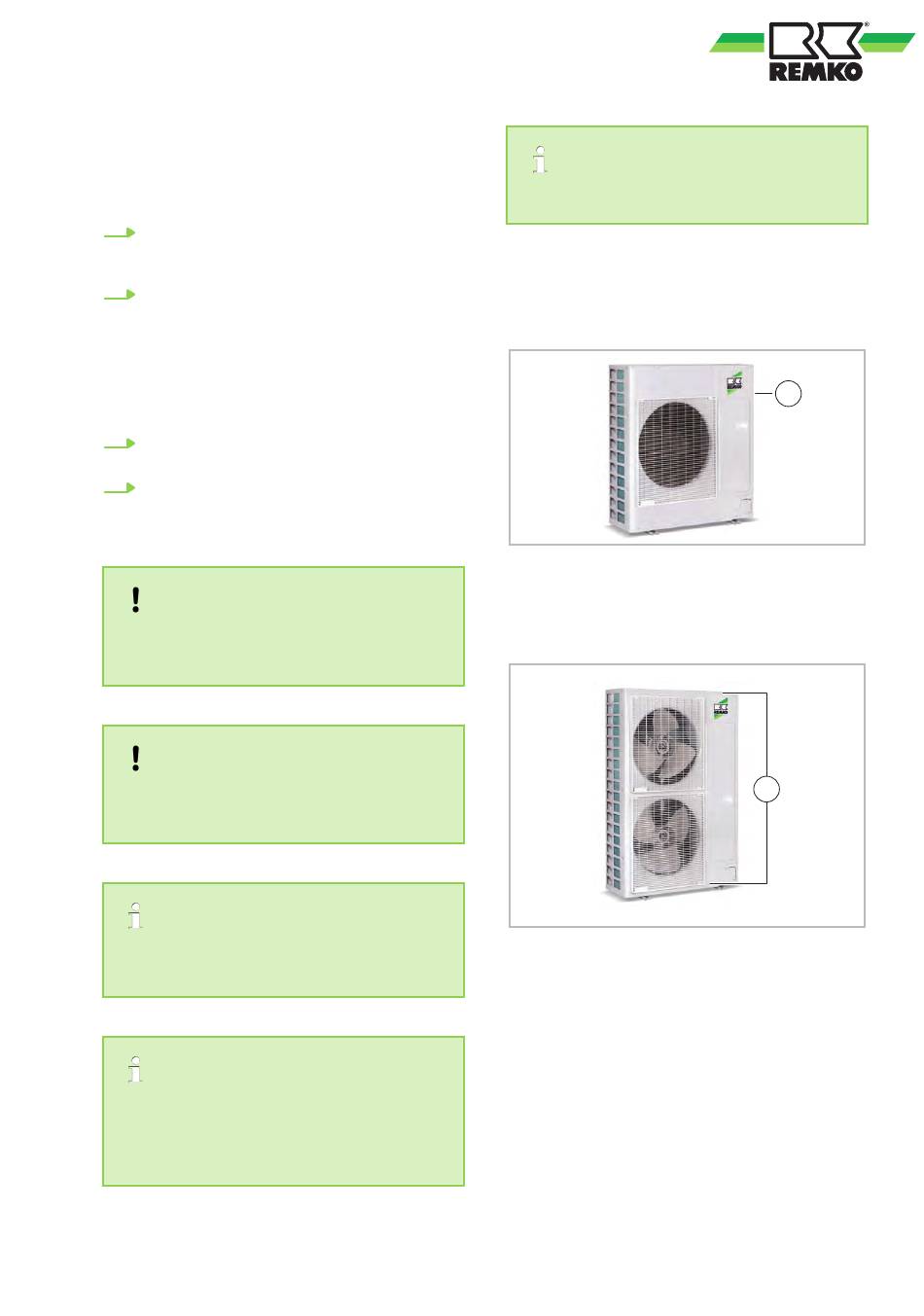

Fig. 6: Série WKF NEO 70 et WKF NEO 120 -
Retrait du capot en desserrant les vis
1 : Vis
Fig. 7: Série WKF NEO 180 - Retrait de la tôle
d'habillage en desserrant les vis
1 : Vis
n La protection électrique de l'installation doit
être conforme aux caractéristiques techniques.
Respectez les sections préconisées des
câbles !
n Posez tous les câbles en respectant leur pola-
rité, puis effectuez une décharge de traction.
n Respectez le schéma de raccordement et les
schémas électriques.
n Raccordez le câble de commande à deux fils
aux bornes F1, F2 et à la borne de terre.
