Procédure de branchement :
1.
Reliez la bobine du contacteur directement aux bornes NO et COM des bornes « AUX RELAY » du
MultiPlus-II de l'unité maître de la phase L1. Fusiblez ce fil avec un fusible de 2 A.
2.
Raccordez un côté des bornes d'alimentation du contacteur à l'alimentation CA.
3.
Reliez l'autre côté des bornes d'alimentation du contacteur aux bornes AC-OUT ou aux unités
MultiPlus-II et aux consommateurs CA.
4.
Protégez le câblage de sortie CA à l'aide d'un disjoncteur adapté à la charge prévue et au calibre
des fils. Fusiblez le câblage de phase et le câblage neutre.
3.5. Relais Ziehl
Un relais Ziehl UFR1001E peut être requis pour certains pays ou applications raccordés au réseau électrique. Voir la section
Liste des pays où la connexion au réseau est certifiée [1]
A
Réseau électrique ou générateur
B
Signaux de retour de position du commutateur de transfert K1, K2
C
Le MultiPlus-II peut ouvrir K2
Pour plus d'informations sur le relais Ziehl UFR1001E, consultez notre site web :
voltage-frequency-sensitive-relay-ufr1001e
Pour le schéma de câblage complet, voir la section
Page 6
Application du commutateur de transfert externe du MultiPlus-II
pour la liste des exigences par pays.

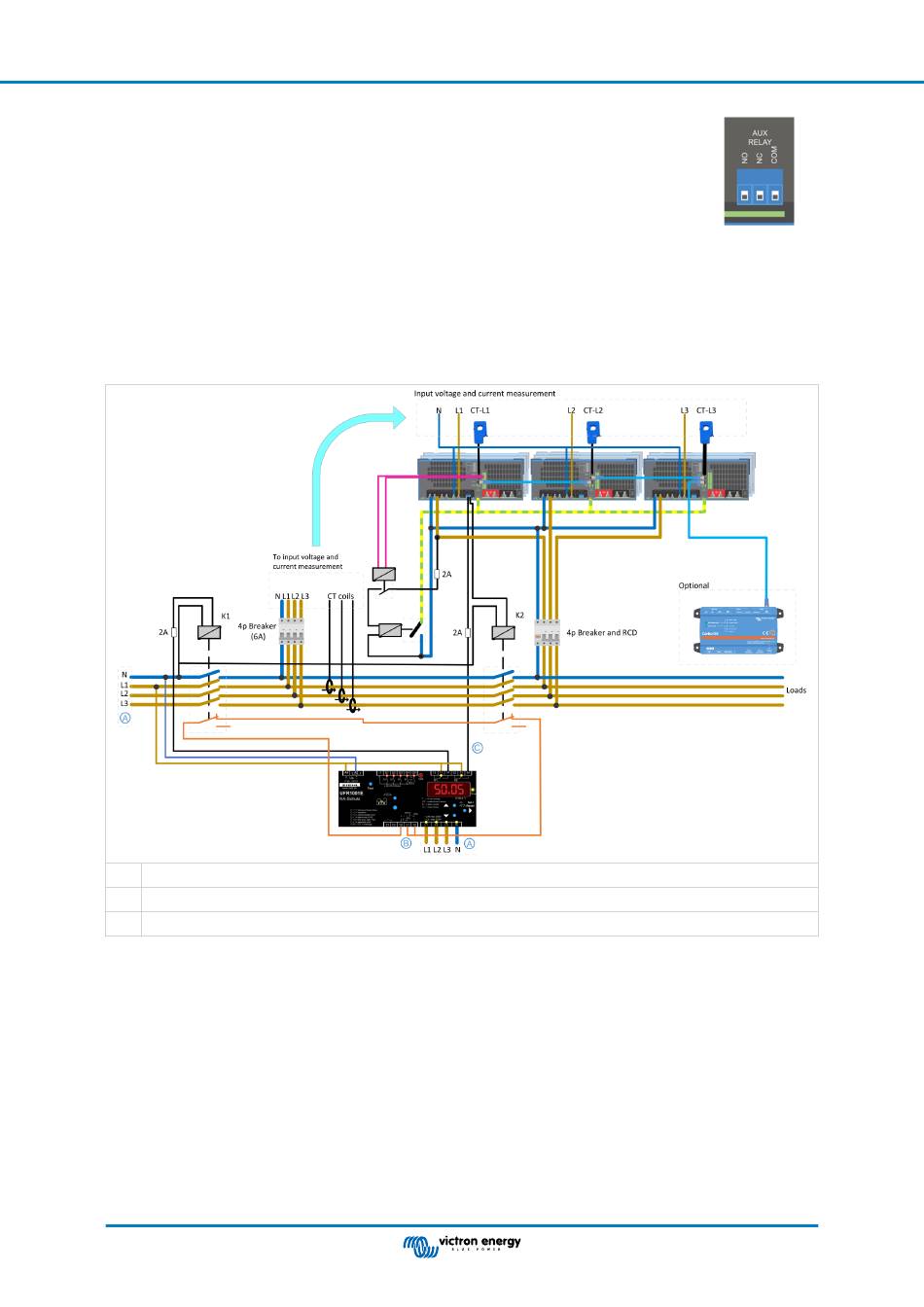

Schéma de câblage avec ajout d'un relais Ziehl
https://www.victronenergy.fr/accessories/ziehl-
[12].
Installation
