3. Installation

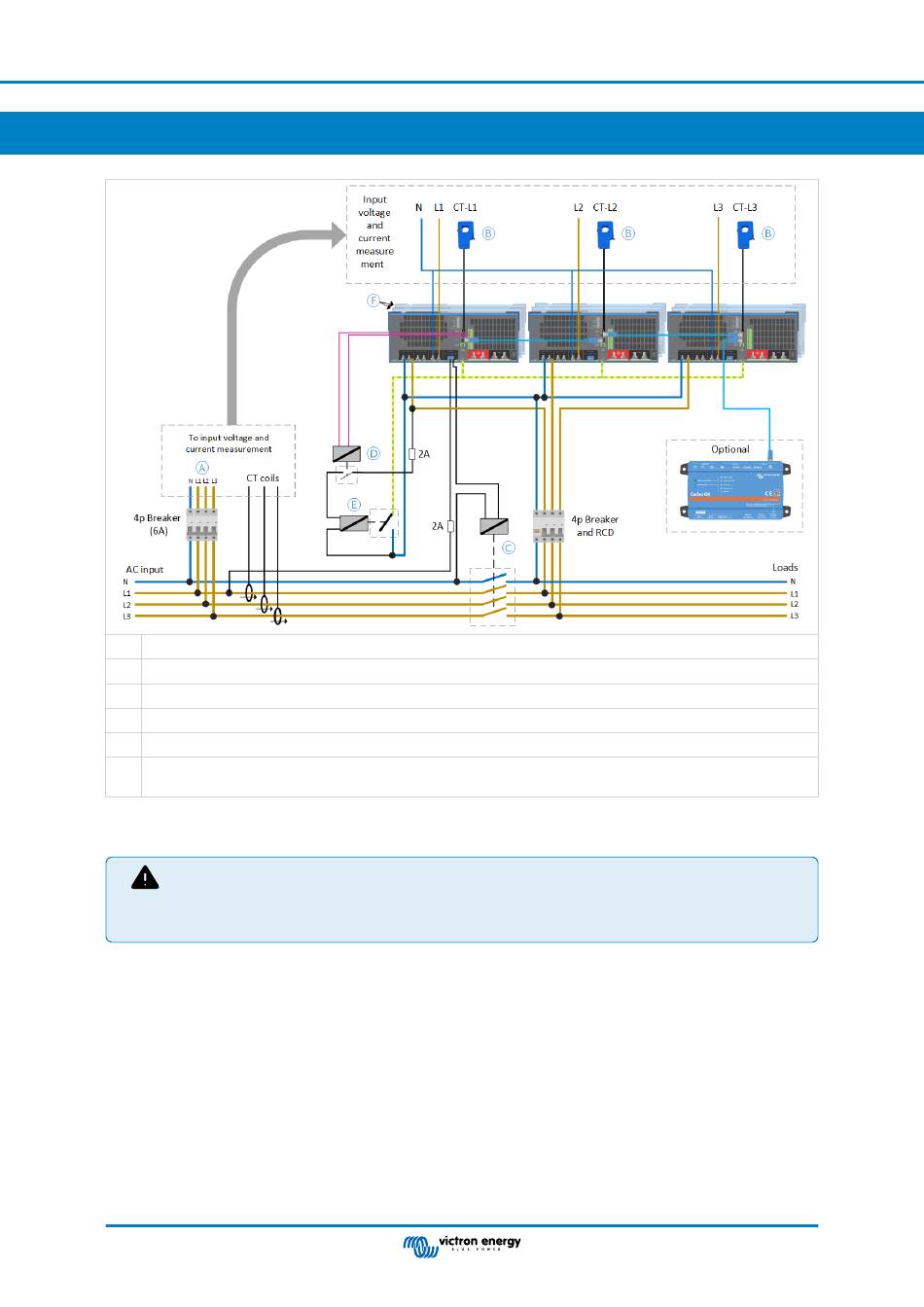

A
Fils de mesure de la tension CA, connecté aux bornes AC-IN du MultiPlus-II.
B
Transformateurs de courant pour le MultiPlus-II, connectés aux bornes pour transformateur de courant du MultiPlus-II.
C
Commutateur de transfert externe, commandé par les bornes du relais programmable du MultiPlus-II (relais AUX).
D
Relais d'aide mise à la terre, commandé par les bornes du relais de mise à la terre externe du MultiPlus-II.
E
Relais de mise à la terre, commandé par le relais d'aide de mise à la terre.
F
Des unités MultiPlus-II supplémentaires peuvent être mises en parallèle sur chaque phase en connectant leurs bornes
AC-OUT et VE.Bus.
Pour consulter le schéma grandeur nature ou le schéma incluant un relais Ziehl UFR1001E, voir la section
câblage
[11].
Les systèmes parallèles et multiphasés sont complexes. Nous déconseillons aux installateurs non formés ou
inexpérimentés de travailler sur ces systèmes.
Avant la mise sous tension initiale du système, vérifiez à nouveau l'ensemble du câblage. Un erreur de
câblage peut endommager les unités MultiPlus-II.
3.1. Mesure de la tension CA
L'entrée CA du MultiPlus-II fonctionne comme une entrée de mesure. Comme le relais de rétroalimentation interne n'est pas
utilisé, les fils peuvent être relativement fins, des fils de 1,5 mm² sont suffisants.
Procédure de branchement :
1.
Raccordez les bornes AC-IN du MultiPlus-II à l'alimentation CA.
2.
Pour les unités en parallèle, connectez uniquement l'unité maître (de chaque phase) à la borne AC-IN et laissez les bornes
AC-IN des unités esclaves non connectées.
3.
Utilisez un disjoncteur quadripolaire de 6 A pour fusibler les fils de phase et de neutre.
Page 4
Application du commutateur de transfert externe du MultiPlus-II
Schémas de
Installation
