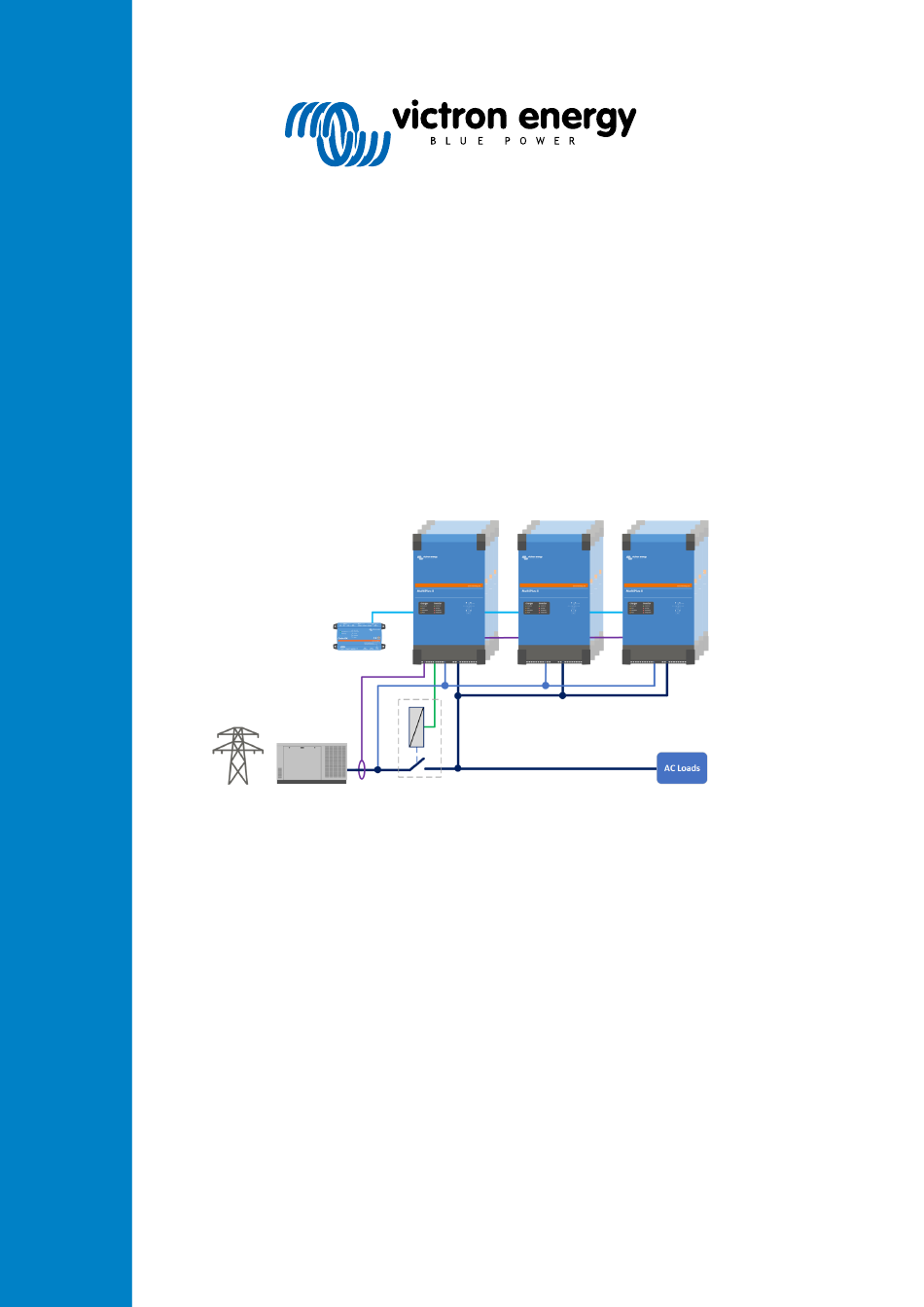

- Page 1 FRANÇAIS Application du commutateur de transfert externe du MultiPlus-II Manuel Rev 04 - 06/2025 Ce manuel est également disponible au format HTML5.
- Page 2 Application du commutateur de transfert externe du MultiPlus-II Table des matières 1. Introduction ........................... 1 1.1. Avantages ........................1 1.2. Compatibilité ......................... 1 1.3. Matériel requis ....................... 1 1.4. Liste des pays où la connexion au réseau est certifiée ..............1 2.
- Page 3 CA de chaque unité. • Réduction des coûts en équipement : La combinaison des unités MultiPlus-II 8, 10 ou 15 kVA avec un commutateur de transfert externe supprime leur restriction « pas de parallèle ». Autrement, il faudrait utiliser les unités Quattro 8, 10 ou 15 kVA, qui sont plus coûteuses.
- Page 4 Irlande du Nord G99 Issue 1 Amd 1 (Déc 2023) Pologne PTPiREE Rev 1.2:2021 Afrique du Sud NRS 097-2-1:2024 Espagne UE2016/631 UNE217002:2020 Royaume-Uni G99 Issue 1 Amd 10 *) Les certificats sont accessibles sur notre site web : https://www.victronenergy.fr/inverters-chargers/multiplus-ii#certificates. Page 2 Introduction...
- Page 5 Application du commutateur de transfert externe du MultiPlus-II 2. Fonctionnalité Le commutateur de transfert externe remplace le commutateur de transfert CA interne de chaque unité MultiPlus-II du système. Le système fonctionne pratiquement de la même manière qu’un système utilisant des commutateurs de transfert CA internes.
- Page 6 Commutateur de transfert externe, commandé par les bornes du relais programmable du MultiPlus-II (relais AUX). Relais d’aide mise à la terre, commandé par les bornes du relais de mise à la terre externe du MultiPlus-II. Relais de mise à la terre, commandé par le relais d’aide de mise à la terre.
- Page 7 Pour plus d’informations, voir : https://www.victronenergy.fr/meters-and-sensors/current-transformer-for-multiplus-ii. 3.3. Relais de terre Le signal de commande du relais de terre est fourni par les bornes « Ext GND Relay » du MultiPlus-II de l’unité maître de la phase L1 via un relais d’aide.
- Page 8 Reliez la bobine du contacteur directement aux bornes NO et COM des bornes « AUX RELAY » du MultiPlus-II de l’unité maître de la phase L1. Fusiblez ce fil avec un fusible de 2 A. Raccordez un côté des bornes d’alimentation du contacteur à l’alimentation CA.
- Page 9 Application du commutateur de transfert externe du MultiPlus-II 4. Configuration 4.1. Mise à niveau vers le micrologiciel VE.Bus S99 Les unités MultiPlus-II nécessitent un micrologiciel VE.Bus spécifique à l’application, identifié par le numéro de sous-version « .S99 ». Procédure de mise à niveau : Téléchargez le fichier xxxyy.S99.vff à...
- Page 10 Application du commutateur de transfert externe du MultiPlus-II 4.3. Configuration du MultiPlus-II Utilisez « VEConfigure » pour configurer chaque unité MultiPlus-II. Procédure de configuration : Assurez-vous que la version « S99 » du micrologiciel est installée. Accédez à l’onglet « Général ».
- Page 11 Application du commutateur de transfert externe du MultiPlus-II 4.4. Version de Venus OS Si un dispositif GX est utilisé, il doit être mis à jour à la version 3.33 ou ultérieure de Venus OS. 4.5. Fonction de démarrage/arrêt du générateur du dispositif GX.
- Page 12 • Cela indique une erreur de configuration. Vérifiez que la capacité du transformateur de courant (TC) correspond à celle du système. Par exemple, dans une installation triphasée 12 x 48/15000 MultiPlus-II, cette erreur se produit si le TC configuré est réglé sur 100 A. Pour un tel système, un TC de 400 A est requis.
- Page 13 Application du commutateur de transfert externe du MultiPlus-II 6. Schémas de câblage 6.1. Schéma de câblage général Page 11 Schémas de câblage...
- Page 14 Application du commutateur de transfert externe du MultiPlus-II 6.2. Schéma de câblage avec ajout d’un relais Ziehl Page 12 Schémas de câblage...
