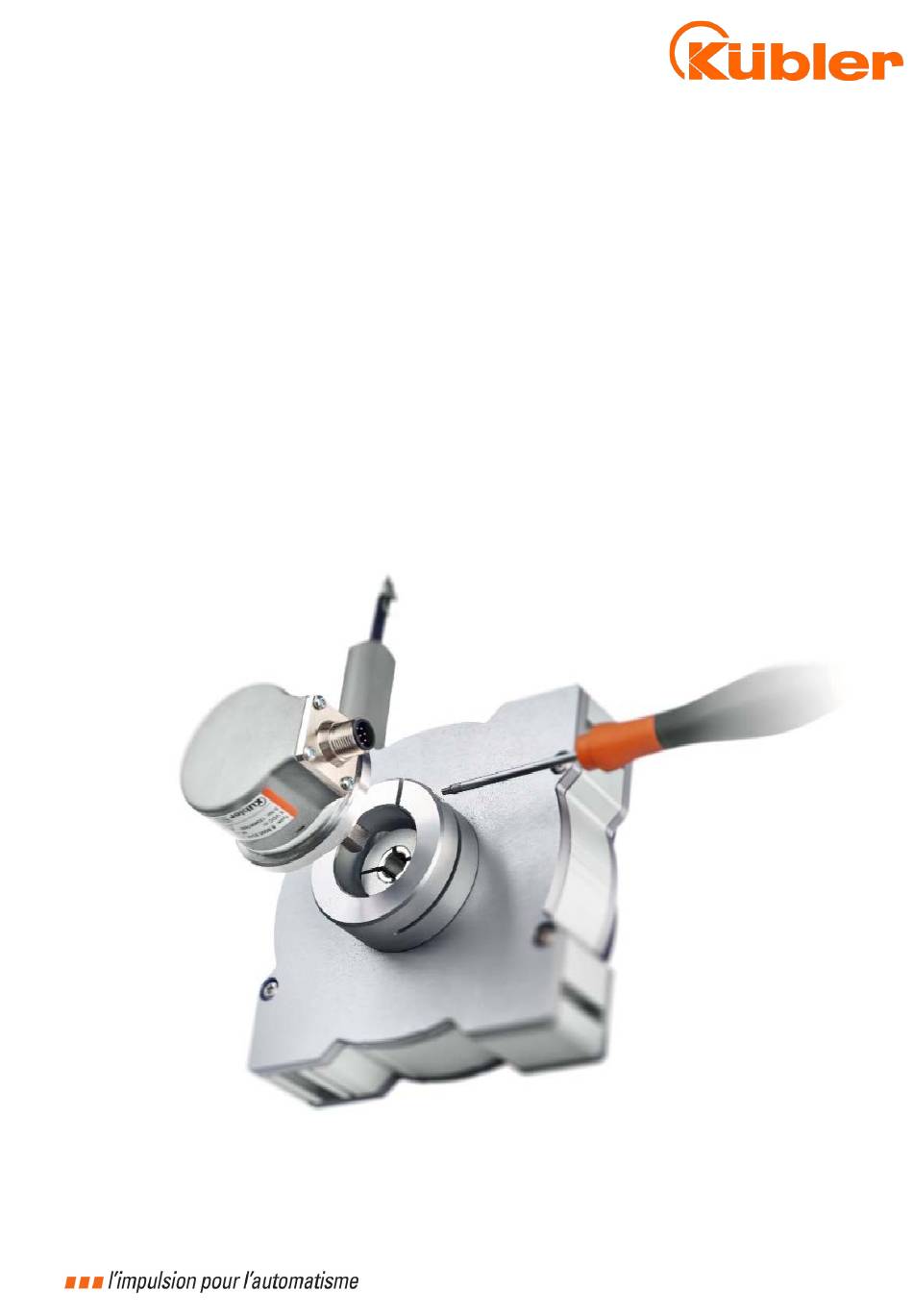

- Page 1 R67043.0003 – Index 1 Notice Système de mesure à câble A50, B80, C120, D135...
- Page 2 N° de document R67043.0003 – Index 1 Nom du document Notice, Système de mesure à câble A50, B80, C120, D135 Langue Français (FR) - La version originale est en langue allemande Version de document 07.08.2017, R67043.0003 – Index 1 Copyright ©...
-
Page 3: Table Des Matières
3. Montage codeur D135 (à partir d'une plage de mesure de 10 m) ........8 4. Montage du système de mesure à câble ................. 10 4.1 A50, B80, C120 ........................10 4.2 D135 ........................... 11 4.2.1 Rainures dans le corps du système ................. 11 4.2.2 Equerres de fixation .................... -
Page 4: Symboles Utilisés / Avertissements Et Consignes De Sécurité
Symboles utilisés / Avertissements et consignes de sécurité Ce symbole, accompagné du mot « Danger », indique un risque immédiat pour la vie et la santé des personnes. Le non-respect de ces consignes aura des conséquences graves pour la santé, voire provoquera des blessures mortelles. Ce symbole, accompagné... -
Page 5: Premiers Pas
1 Premiers Premiers pas Le Groupe Kübler, Fritz Kübler GmbH vous remercie de votre confiance. Cette notice est destinée à vous familiariser avec l'installation et l'utilisation de nos systèmes de mesure à câble. Merci de la lire attentivement avant la mise en service ! Déballage et vérification Saisissez l'appareil par son boîtier pour le retirer de son emballage. -
