Un cercle rouge ou gris avec une barre
diagonale, autour d'un pictogramme noir
éventuel, indique qu'une action est
interdite ou doit être interrompue.
Si ces consignes de sécurité ne sont pas
respectées, cela peut entraîner un
dysfonctionnement ou endommager le
matériel.
Conseils et astuces pour faciliter les
opérations.
2. Installation du produit
2.1 Installation mécanique
AVERTISSEMENT
Pièces mobiles
Décès ou blessures graves
‐
Serrer les vis de l'accouplement au
couple approprié.
‐
Fixer fermement les protège-
accouplements à la pompe avec les vis
prévues à cet effet.
PRÉCAUTIONS
Surface brûlante
Blessures corporelles mineures à
modérées
‐
La pompe doit être placée de manière
à ce que personne ne puisse être
accidentellement en contact avec les
surfaces chaudes du moteur.
2.1.1 Position de la pompe
La pompe est conçue pour un montage vertical
du réservoir. La pompe est positionnée dans un
orifice pratiqué sur le couvercle du réservoir (partie
supérieure) et fixée au réservoir par quatre vis à
tête hexagonale dans la bride de montage. Il est
recommandé d'installer un joint d'étanchéité entre la
bride de la pompe et le réservoir.
Si la pompe est installée à l'horizontale, l'orifice de
vidange de la lanterne doit être muni d'un bouchon.

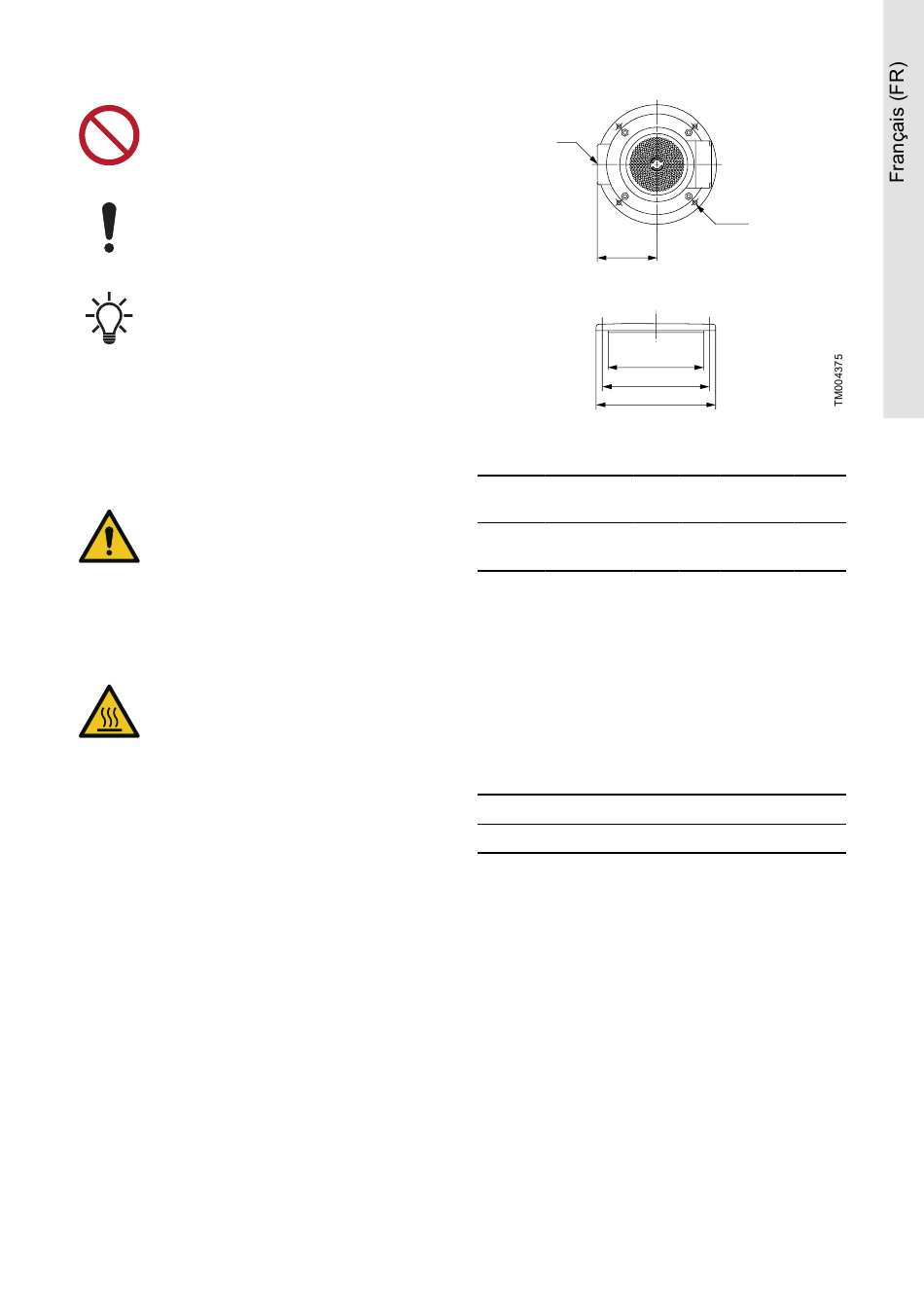

c
L
D1
D2
D3
Dimensions des brides de montage :
Type de
D1
D2
D3
pompe
SPK 1,
100
115
130
2 et 4
2.1.2 Conditions d'aspiration
Le fond de la crépine de la pompe doit se trouver à
au moins 25 mm du fond du réservoir.
Les pompes sont conçues pour fournir une
performance complète à un niveau de A mm au-
dessus du fond de la crépine.
À un niveau de liquide situé entre A et B mm au-
dessus du fond de la crépine, la vis d'amorçage
intégrée protège la pompe contre la marche à sec.
Type de pompe
SPK
4 x X
L
C
X
∅7,5
64
Rp 3/4
A [mm]
B [mm]
40
25
5
