INSTALLATION

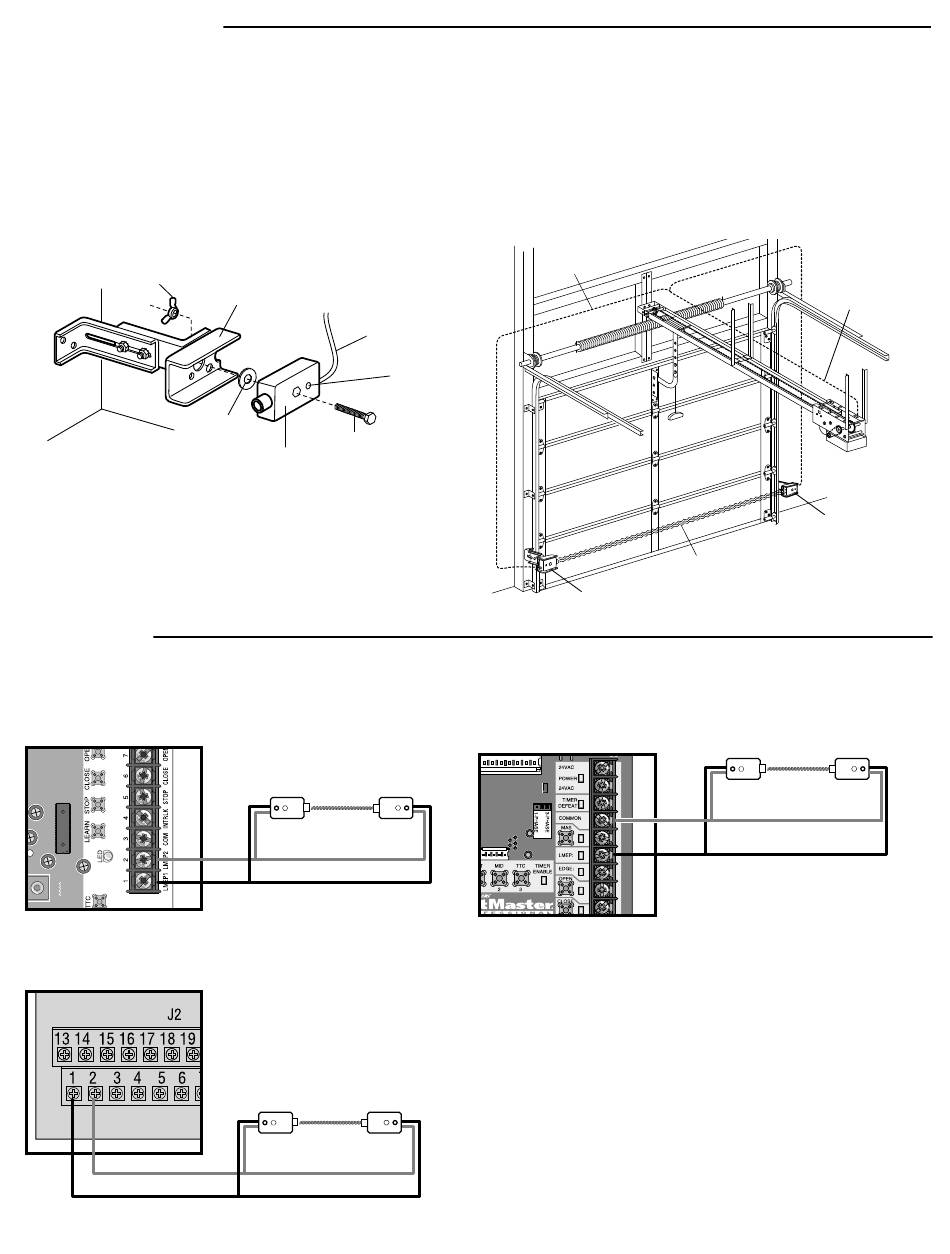

MONTER DES CAPTEURS PHOTOÉLECTRIQUES
1. Centrer chaque capteur dans le support, les lentilles se faisant face de part et d'autre de la porte.
2. Fixer les capteurs sur les supports avec la quincaillerie fournie (comme illustré). Serrer à la main l'écrou à oreilles du capteur récepteur.
Serrer fermement l'écrou à oreilles du capteur émetteur.
3. Déconnecter l'alimentation de l'actionneur.
4. Acheminer les fi ls des capteurs à l'actionneur. Fixer le fi l du capteur de manière adéquate.
5. Connecter les fi ls du capteur à l'actionneur (se reporter au schéma de câblage ci-dessous).
Écrou à oreilles
Rondelle en
caoutchouc
CÂBLAGE
ACTIONNEURS DE PORTE COMMERCIAUX
LOGIQUE DE GAMME INTERMÉDIAIRE
CARTE LOGIQUE
MODÈLES FDC, FDCL, FDO ET LGE
CARTE LOGIQUE
Blanc
Blanc/Noir
Bride en C
Fil du capteur
Voyant
Boulon hexagonal
1/4 de po-20 x 1 1/2 de po
Capteur
Blanc
Blanc/Noir
Fils de capteur
Capteur photoélectrique 15 cm
(6 po) max. au-dessus du sol
LOGIC 3, 4, ET 5.0
CARTE LOGIQUE
3
Connecter le fi l du
capteur à l'actionneur
(se reporter à la section
Câblage)
REMARQUE : Un
exemple de chariot est
montré.
Capteur photoélectrique 15 cm
(6 po) max. au-dessus du sol
Zone de protection du
faisceau de lumière invisible
Blanc
Blanc/Noir
