INSTALLATION
ASSEMBLER ET MONTER LES SUPPORTS
Les instructions suivantes présentent le montage recommandé des supports et des brides en C, en se basant sur l'installation murale des
capteurs photoélectriques de part et d'autre de la porte ou sur les guides de porte eux-mêmes. Il existe d'autres méthodes de montage qui
peuvent mieux s'adapter aux impératifs de votre installation. Vérifi er que les brides et les supports sont alignés de sorte que les capteurs
photoélectriques se font face de part et d'autre de l'ouverture. Monter les capteurs à une distance ne dépassant pas 15 cm (6 po) du sol et
à une distance de 2,1 à 9,1 m (7 à 30 pi).

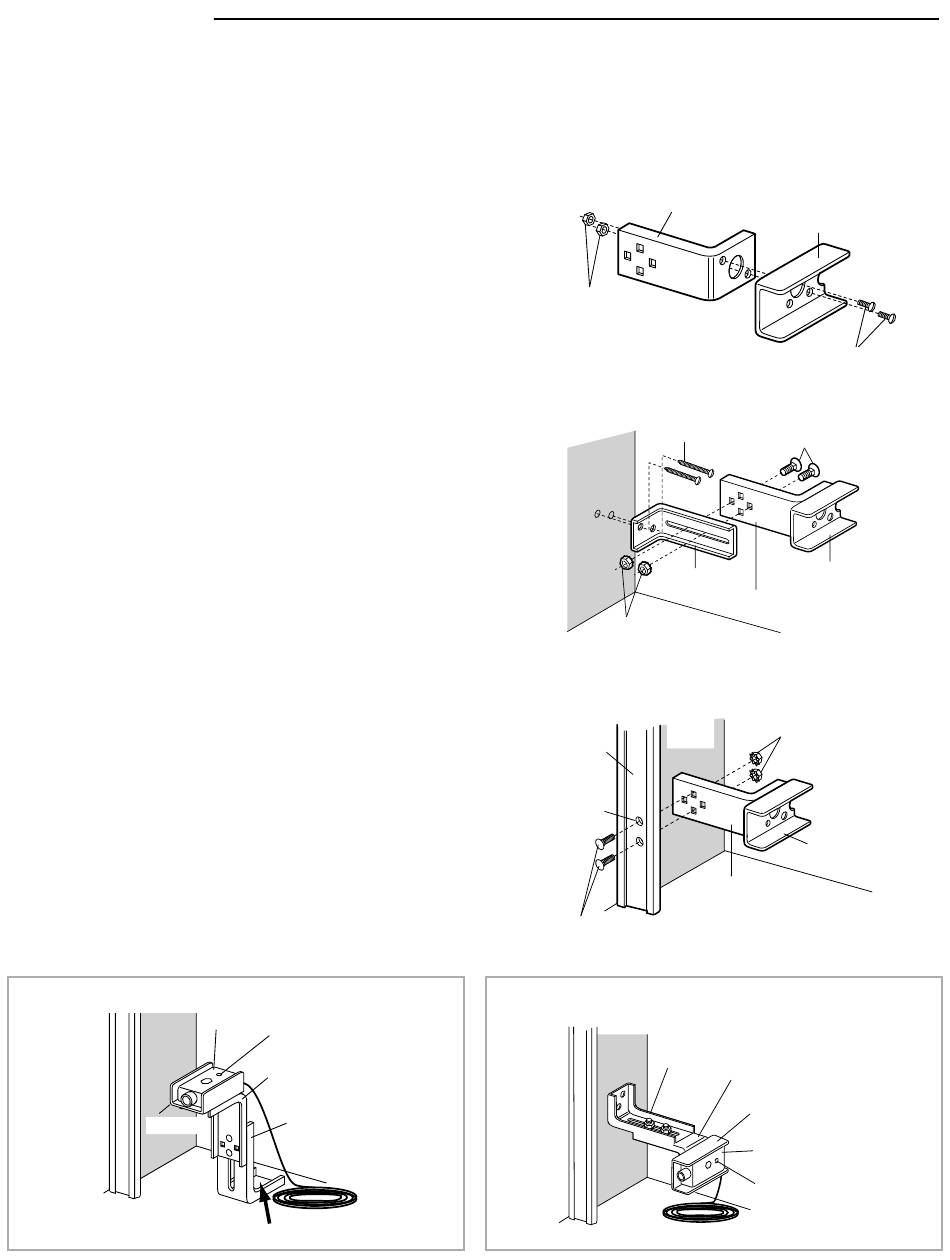

Fixer les brides en C aux supports de montage dotés d'orifi ces carrés avec
la quincaillerie montrée.
INSTALLATION MURALE
1. Connecter chaque assemblage à un support fendu avec la
quincaillerie montrée. Noter l'alignement des supports pour les
côtés gauche et droit de la porte.
2. Serrer les contre-écrous à la main.
3. Utiliser les trous de montage des supports comme gabarit pour
positionner et percer deux trous guides de 3/16 de po de chaque
côté de la porte, à une hauteur d'environ 10 à 15 cm (4 à 6 po) au-
dessus du sol. Ne pas dépasser 15 cm (6 po).
4. Fixer les supports avec des tire-fonds de 1/4 de po x 1 1/2 de po.
5. Régler les supports du côté gauche et du côté droit à la même
distance de la surface de montage. Vérifi er que les ferrures de porte
ne créent pas d'obstruction. Serrer fermement tous les boulons.
6. Centrer chaque capteur dans le support avec les lentilles se faisant
face de part et d'autre de la porte.
7. Fixer les capteurs sur les supports avec la quincaillerie fournie.
Serrer à la main l'écrou à oreilles du capteur récepteur. Serrer
fermement l'écrou à oreilles du capteur émetteur.
INSTALLATION DU GUIDE DE PORTE
Mettre au rebut le support fendu. Percer des trous de 3/8 de po sur
chaque rail et fi xer solidement avec la quincaillerie fournie. Ne pas
dépasser 15 cm (6 po).
REMARQUE : S'assurer que le rail de la porte ne vibre pas lorsque
la porte est en mouvement. Une vibration excessive peut causer des
inversions indésirables de la course de la porte.
AUTRE MÉTHODE D'INSTALLATION AU SOL
Mur
intérieur
Bride en C
Sol
Capteur avec câble
Voyant
Support de montage à
orifi ces carrés
Support de montage fendu
Fixer avec des ancrages pour béton (non fournis)
Support de montage
à orifi ces carrés
Contre-écrous
no 10-32
Mur
intérieur
Contre-écrous
de 1/4 de po-20
Guide de porte
Percer des trous
de 3/8 de po
Boulons mécaniques de 1/4 de po-20 x 1/2 de po
AUTRE MÉTHODE D'INSTALLATION AU MUR
Mur
intérieur
Sol
2
Bride en C
32x3/8 de po
Tire-fonds de
Boulons mécaniques de
1/4 de po x
1/4 de po-20 x 1/2 de po
1 1/2 de po
(à épaulements carrés)
Bride en C
Support de
montage fendu
Support de montage à
orifi ces carrés
Contre-écrous de 1/4 de po
Mur
intérieur
Bride en C
Support de montage à
orifi ces carrés
Support de montage fendu
Support de montage à
orifi ces carrés
Bride en C
Capteur avec
câble
Voyant
Vis no 10-
