SANTA FE AUTOPORTANT
G. ELongueur équivalente du conduit en
pieds

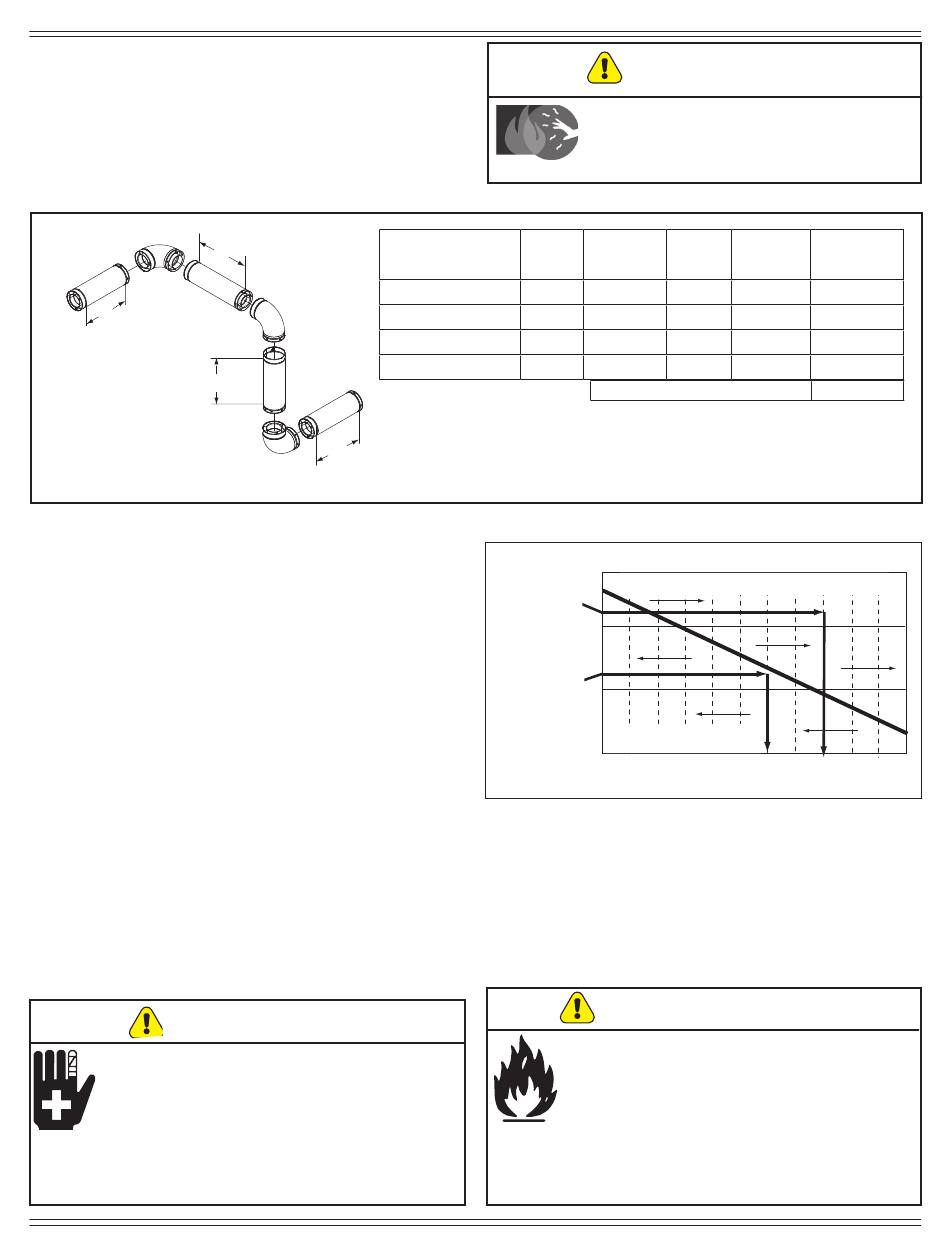

Le tableau ci-dessous permet de calculer la longueur équiv-
alente de conduit, méthode utilisée pour déterminer la taille
du conduit d'évacuation à granulés. Figure 16.1.
Exemple de calcul d'un conduit d'évacuation arrière à 3 coudes
0,07 m (3 pi)
0,05 m (2 pi)
Figure 16.1
H. Graphique de sélection des conduits
Ce tableau permet de déterminer la taille correcte des conduits
d'évacuation des gaz pour la longueur équivalente calculée
ci-dessus et pour l'altitude par rapport au niveau de la mer de
l'installation.
Figure 16.2
a. Identifiez la longueur équivalente du conduit sur la partie ver-
ticale gauche du tableau.
b. Déplacez-vous horizontalement vers la droite sur le tableau
jusqu'à ce que vous atteigniez votre altitude par rapport au
niveau de la mer.
c. Si vous êtes au-dessous de la diagonale, vous pouvez utiliser
un conduit de 76 ou 102 mm (3 ou 4 po).
d. Si vous êtes n'importe où au-dessus de la diagonale, vous
devez utiliser un conduit de 102 mm (4 po).
AVIS :
• Quand la pression est positive, un coude de 90° offre une
résistance 5 fois plus grande à l'écoulement des gaz évacués
qu'un conduit horizontal de 305 mm (1 pi).
• 0,3 m (1 pi) de conduit horizontal offre deux fois plus de résis-
tance que 0,3 m (1 pi) de conduit vertical.
AVERTISSEMENT
RISQUE DE BLESSURES ET DE DÉGÂTS MATÉRIELS.
• Les installations, réglages, modifications, réparations ou
entretiens incorrects peuvent provoquer des blessures et des
dégâts matériels.
• Reportez-vous aux informations du manuel fourni avec cet
appareil.
•
Pour obtenir une assistance ou des renseignements
supplémentaires, consultez un installateur, un réparateur qualifié
ou votre fournisseur.
16
0,05 m (2 pi)
conduit d'évacuation
Coude en T ou de 90
Coude de 45
Conduit horizontal
Conduit vertical
0,05 m
(2 pi)
Composants du
Nombre
de
à granulés
coudes
3
°
°
Remarque : Il s'agit d'un exemple générique ne
correspondant pas forcément à un type de combustible spécifique.
Exemple 1
Longueur
équivalente du
conduit en pieds
Exemple 2
Figure 16.2
Exemple 1 : Si la longueur équivalente du conduit est de 7 m
(23 pi) à une altitude de 2438 m (8000 pi), vous devez utiliser un
conduit de type « L » ou « PL » d'un diamètre de 102 mm (4 po).
Exemple 2 : Si la longueur équivalente du conduit est de 3,7 m
(12 pi) à une altitude de 1829 m (6000 pi), vous pouvez utiliser
un conduit de type « L » ou « PL » d'un diamètre de 76 ou 102
mm (3 ou 4 po).
Risque d'incendie!
•
•
•
FC7050-145L
AVERTISSEMENT
Les surfaces du conduit d'évacuation deviennent
CHAUDES et peuvent provoquer des brûlures.
Vous devrez peut-être installer des écrans ou des
protections incombustibles.
Longueur
Multiplié
Équivalent
du conduit
par
en pieds
X
5 (152 cm)
3 (91 cm)
X
1 (30 cm)
7 (213 cm)
X
0,5 (15 cm)
2 (60 cm)
X
Longueur équivalente totale en pieds
30
4 po Conduit d'un diamètre de 102 mm seulement
20
10
3 po ou 4 po (76mm ou 102 mm) de
Diamètre de Tuyau
0
1
2
3
4
5
ALTITUDE EN MILLIERS DE PIEDS
AVERTISSEMENT
Seuls les composants de ventilation
LISTED peuvent être utilisés.
AUCUN AUTRE composant de ventilation
ne peut être utilisé.
Des composants de ventilation substitués
ou endommagés peuvent compromettre le
fonctionnement en toute sécurité.
Composants
Équivalent
en pieds
15 (457 cm)
7 (213 cm)
1 (30 cm)
23 (701 cm)
6
7
8
9
10
3 Août, 2018
