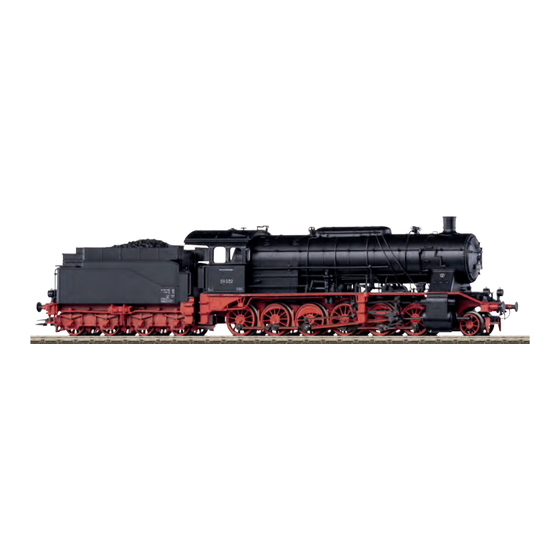

Modell der Güterzug-Dampflokomotive BR 59
D
GB
F
NL
USA
25059

Publicité

loading

Manuels Connexes pour Trix 25059

Sommaire des Matières pour Trix 25059

  • Page 1 Modell der Güterzug-Dampflokomotive BR 59 25059...
  • Page 3 Inhaltsverzeichnis Seite Sommaire Page Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Multiprotokollbetrieb Mode multiprotocole Schaltbare Funktionen Fonctions commutables Parameter/Register Paramètre/Registre Betriebshinweise Remarques sur l’exploitation Ergänzendes Zubehör Accessoires complémentaires Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Garantie Garantie Table of Contents...
  • Page 4 Protokolle ist in der Wertung fallend: • Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Priorität 1: mfx Ihren Trix-Fachhändler. Priorität 2: DCC • Entsorgung: www.maerklin.com/en/imprint.html Priorität 3: MM • Der volle Funktionsumfang ist nur unter DCC und unter mfx verfügbar.
  • Page 5 Hinweis: Werden zwei oder mehrere Digital-Protokolle am mfx-Protokoll Gleis erkannt, übernimmt der Decoder automatisch das Adressierung höchstwertige Digital-Protokoll; z.B. wird mfx & DCC erkannt • Keine Adresse erforderlich, jeder Decoder erhält eine wird das mfx-Digital-Protokoll vom Decoder übernommen. einmalige und eindeutige Kennung (UID). Einzelne Protokolle können über den Parameter CV 50 •...
  • Page 6 Es wird empfohlen, die Programmierungen grundsätzlich auf DCC-Protokoll dem Programmiergleis vorzunehmen. Adressierung Logische Funktionen • Mögliche Adressen: Kurze, lange und Traktionsadresse • Adressbereich: Anfahr-/Bremsverzögerung 1 – 127 (kurze Adresse, Traktionsadresse) • Die Beschleunigungs- und Bremszeit können getrennt 1 – 10239 (lange Adresse) von einander eingestellt werden.
  • Page 7 Schaltbare Funktionen Schaltbare Funktionen Spitzensignal Geräusch: Kohle fassen Rauchgenerator Geräusch: Wasser fassen Betriebsgeräusch Geräusch: Sand nachfüllen Geräusch: Pfeife lang Geräusch: Sanden ABV, aus Geräusch: Ankuppeln / Abkuppeln Geräusch: Bremsenquietschen aus Geräusch: Sicherheitsventil Geräusch: Rangierpfiff Rangierlicht Geräusch: Luftpumpe Rangiergang + Rangierlicht Geräusch: Dampf ablassen Geräusch: Lichtmaschine Geräusch: Lichtmaschine +...
  • Page 8 Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 71 PoM Bremsverzögerung 0 - 71 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil)
  • Page 9 Bedeutung Wert DCC ab Werk Alternative Protokolle (DCC kann sich selber nicht deaktivieren) Bit 0: Analog AC aus = 0 / Analog AC ein = 1 0 / 1 Bit 1: Analog DC aus = 0 / Analog DC ein = 1 0 / 2 0 - 15 Bit 2: fx (MM) aus = 0 / fx (MM) ein = 1...
  • Page 10 The sequence of digital protocols in well as transferred along with the product to others. descending order is: • Please see your authorized Trix dealer for repairs or Priority 1: mfx spare parts. Priority 2: DCC •...
  • Page 11 Note: If two or more digital protocols are recognized in the mfx Protocol track, the decoder automatically takes on the highest value Addresses digital protocol.For example, if mfx & DCC are recognized, • No address is required; each decoder is given a one- the mfx digital protocol is taken on by the decoder.
  • Page 12 We recommend that in general programming should be DCC Protocol done on the programming track. Addresses Logic Functions • Possible addresses: short, long, and m.u. address • Address range: Acceleration / Braking Delay 1 – 127 (short address, m.u. address) •...
  • Page 13 Controllable Functions Controllable Functions Headlights Sound effect: Filling coal Smoke generator Sound effect: Filling water Operating sounds Sound effect: Filling sand Sound effect: long whistle blast Sound effect: Sanding ABV, off Sound effect: Coupling / uncoupling Sound effect: Squealing brakes off Sound effect: Safety valve Sound effect: Switching whistle Switching light...
  • Page 14 Discription DCC Value Factory-Set Address 1 - 127 PoM Minimum Speed 0 - 255 PoM Acceleration delay 0 - 71 PoM Braking delay 0 - 71 PoM Maximum speed 0 - 255 Factory Reset / Manufacturer Recognition PoM Functions F1 - F8 in analog operation 0 - 255 PoM Functions F9 - F15 and lights in analog operation 0 - 255...
  • Page 15 Discription DCC Value Factory-Set Alternative Protocols (DCC cannot deactivate itself) Bit 0: Analog AC off = 0 / Analog AC on = 1 0 / 1 Bit 1: Analog DC off = 0 / Analog DC on = 1 0 / 2 0 - 15 Bit 2: fx (MM) off = 0 / fx (MM) on = 1 0 / 4...
  • Page 16 échéant, transmis avec le produit. Priorité 1 : mfx • Pour toute réparation ou remplacement de pièces, adres- Priorité 2 : DCC sez vous à votre détaillant-spécialiste Trix. Priorité 3 : MM • Elimination : www.maerklin.com/en/imprint.html • L’intégralité des fonctions est disponible uniquement en...
  • Page 17 Indication : Si deux ou plus de deux protocoles numériques Protocole mfx sont reconnus sur la voie, le décodeur choisit automatique- Adressage ment le protocole numérique le plus significatif. Entre les • Aucune adresse n’est nécessaire, le décodeur reçoit tou- protocoles mfx & DCC par exemple, le décodeur choisira tefois une identification unique et non équivoque (UID).
  • Page 18 • Toutes les fonctions peuvent être commutées en fonction Protocole DCC du mappage des fonctions (voir le descriptif des CVs). Adressage • Pour toute information complémentaire, voir le tableau • Adresse possibles: Courtes, longues et adresses de traction des CVs, protocole DCC. •...
  • Page 19 Fonctions commutables Fonctions commutables Bruitage : Approvisionnement en Fanal charbon Générateur de fumée Bruitage : Approvisionnement en eau F17 Bruit d’exploitation Bruitage : Approvisionnement en sable F18 Bruitage : sifflet longueur Bruitage : Sablage ABV, désactivé Bruitage : Attelage / Déconnecter Bruitage : Grincement de freins Bruitage : Soupape de sûreté...
  • Page 20 Affectation DCC Valeur Parm. Usine Adresse 1 - 127 PoM Vitesse minimale 0 - 255 PoM Temporisation d‘accélération 0 - 71 PoM Temporisation de freinage 0 - 71 PoM Vitesse maximale 0 - 255 Réinitialisation d’usine/identification du fabricant PoM Fonctions F1 - F8 en mode analogique 0 - 255 PoM Fonctions F9 - F15 et éclairage en mode analogique 0 - 255...
  • Page 21 Affectation DCC Valeur Parm. Usine Bit 0: Inversion du sens de marche 0 / 1 Bit 1: Nombre de crans de marche 14 ou 28/128* 0 / 2 Bit 2: mode analogique hors / en fonction 0 / 4 Exploitation DCC avec section de freinage (exploitation 16 - 63 analogique impossible) ®...
  • Page 22 Het digitaalprotocol met de meeste mogelijkheden is het product. primaire digitaalprotocol. De volgorde van de digitaalproto- • Voor reparaties en onderdelen kunt zich tot Uw Trix collen is afnemend in mogelijkheden: handelaar wenden. Prioriteit 1: mfx •...
  • Page 23 Opmerking: Als er twee of meer digitale protocollen op mfx-protocol de rails worden herkend, dan neemt de decoder automa- Adressering tisch het hoogwaardigste protocol over; bijv. word mfx & • Een adres is niet nodig, elke decoder heeft een éénmalig DCC herkend, dan wordt het mfx signaal door de decoder en éénduidig kenmerk (UID).
  • Page 24 Het is aan te bevelen om het programmeren alleen op het DCC-protocol programmeerspoor uit te voeren. Adressering Fysieke functies • Mogelijke adressen: kort, lang en tractieadres • Adresbereik: Optrek en afremvertraging 1 – 127 (kort adres, tractieadres) • De optrek- en afremvertraging kunnen onafhankelijk van 1 –...
  • Page 25 Schakelbare functies Schakelbare functies Frontsein Geluid: kolen laden Rookgenerator Geluid: water innemen Bedrijfsgeluiden Geluid: zand bijvullen Geluid: fluit lang Geluid: zandstrooier ABV, uit Geluid: aankoppelen / afkoppelen Geluid: piepende remmen uit Geluid: veiligheidsventiel Geluid: rangeerfluit Rangeerlicht Geluid: luchtpomp Rangeerstand + Rangeerlicht Geluid: stoom afblazen Geluid: generator Geluid: kolenscheppen...
  • Page 26 Betekenis Waarde DCC Af fabriek Adres 1 - 127 PoM Minimale snelheid 0 - 255 PoM Optrekvertraging 0 - 71 PoM Afremvertraging 0 - 71 PoM Maximumsnelheid 0 - 255 Fabrieksinstelling/fabriekherkenning PoM functies F1 - F8 in analoogbedrijf 0 - 255 PoM functies F9 - F15 en licht in analoogbedrijf 0 - 255 Uitgebreld adres (bovenste gedeelte)
  • Page 27 Betekenis Waarde DCC Af fabriek Alternatieve protocollen (DCC kan zichzelf niet deactiveren) Bit 0: analoog AC uit = 0 / analoog AC aan = 1 0 / 1 Bit 1: Analoog DC uit = 0 / analoog DC aan = 1 0 / 2 0 - 15 Bit 2: fx (MM) uit = 0 / fx (MM) aan = 1...
  • Page 28 An dieser Lokomotive ist die Kurzkupplung aus 72000 (E357874) montiert. Wir empfehlen an den zu kuppelnden Wagen ebenfalls die Kurzkupplung aus 72000 zu montieren. The close coupling from 72000 (E357874) is mounted on this locomotive. We recommend to also mount the close coupling from 72000 on the wagons to be coupled.
  • Page 29 Radius > 500 mm Abbildungen nur beispielhaft! Images are only intended as examples! Les illustrations ne sont là qu’à titre d’exemple ! Afbeeldingen alleen als voorbeeld!
  • Page 30 7226 ~ 0,2 ml Abbildungen nur beispielhaft! Images are only intended as examples! Les illustrations ne sont là qu’à titre d’exemple ! Afbeeldingen alleen als voorbeeld!
  • Page 31 Potentielle Fehlerquellen beim Rauchgenerator Causes d‘erreurs potentielles Avec le générateur fumigène • Der Rauchgenerator darf nur maximal halb mit Rauchöl • Le générateur fumigène ne peut pas être rempli de gefüllt sein. liquide fumigène au-delà de la moitié du tube. •...
  • Page 37 1 Sandfallrohre — 32 Deichsel E187 228 2 Leitungen — 33 Schraube E753 140 3 Handrad E282 220 34 Laufradsatz E160 803 4 Griffstangen — 35 Druckfeder E765 620 5 Haken E282 390 36 Lötfahne E231 470 6 Puffer E761 720 37 Schleifer E213 947 7 Schraube...
  • Page 38 Nota: algunas piezas están disponibles sólo sin o con otro color. Las piezas que no figuran aquí pueden repararse únicamente en el marco de una reparación en el servicio de reparación de Märklin. Avvertenza: Alcuni elementi vengono proposti solo senza o con differente colorazione.
  • Page 40 La locomo�ve se recycle Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 416749/0625/Sc1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de / service@maerklin.de © Gebr. Märklin & Cie. GmbH...
  • Page 41 Modell der Güterzug-Dampflokomotive BR 59 25059...
  • Page 43 Indice de contenido Página Innehållsförteckning Sidan Aviso de seguridad Säkerhetsanvisningar Notas importantes Viktig information Funcionamiento multiprotocolo Multiprotokollkörning Funciones conmutables Kopplingsbara funktioner Parámetro/Registro Parameter/Register Instrucciones de uso Driftanvisningar Accesorios complementarios Ytterligare tillbehör El mantenimiento Underhåll och reparation Recambios => Reservdelar => Garantía Garanti Indice del contenuto...
  • Page 44 Código de fábrica: DCC 03 / MM 59 o transmitirlo a otro. • En caso de precisar una reparación o piezas de recambio, rogamos ponerse en contacto con su distribuidor Trix. RailCom es una marca registrada de la empresa Lenz Elektronik GmbH...
  • Page 45 El protocolo digital que ofrece el mayor número de posibi- Protocolo mfx lidades es el protocolo digital de mayor peso. El orden de Direccionamiento pesos de los protocolos digitales es descendente.: • No se requiere direccionamiento, recibiendo cada deco- Prioridad 1: mfx der una identificación universalmente única e inequívoca Prioridad 2: DCC (UID)
  • Page 46 • Para más información, véase Tabla de CVs para protocolo Protocolo DCC DCC. Direccionamiento Por norma, se recomienda realizar las programaciones en la • Direcciones posibles: dirección corta, dirección larga y vía de programación. dirección de tracción Funciones lógicas • Intervalo de direcciones: 1 –...
  • Page 47 Funciones conmutables Funciones conmutables Señal de cabeza Ruido: Recoger carbón Generador de humo Ruido: Recoger agua ruido de explotación Ruido: Añadir arena Ruido del silbido larga Ruido: Arenado Ruido: Enganche de coches / ABV, apagado Desacoplamiento Ruido: Desconectar chirrido de los Ruido: Válvula de seguridad frenos Ruido: Silbato de maniobras...
  • Page 48 Significado Valor DCC Preselección Códigos 1 - 127 PoM Velocidad mínima 0 - 255 PoM Arranque progresivo 0 - 71 PoM Frenado progresivo 0 - 71 PoM Velocidad máxima 0 - 255 Reset de fábrica/código de fabricante PoM Funciones F1 - F8 en el modo analógico 0 - 255 PoM Funciones F9 - F15 y luces en el modo analógico 0 - 255...
  • Page 49 Significado Valor DCC Preselección Bit 0: Inversión de polaridad de sentido de marcha 0 / 1 Bit 1: Número de marchas 14 o 28/128* 0 / 2 Bit 2: Desactivar/activar modo analógico 0 / 4 Modo DCC con tramo de frenado (no es posible el 16 - 63 funcionamiento en modo analógico) ®...
  • Page 50 Indirizzo di fabbrica: DCC 03 / MM 59 ulteriore cessione del prodotto. • Per le riparazioni o le parti di ricambio, contrattare il rivenditore Trix. RailCom costituisce un marchio di fabbrica registrato della ditta Lenz Elektronik S.r.l.
  • Page 51 Il protocollo Digital con il maggior numero di possibilità è Protocollo mfx il protocollo digitale di massimo valore. La sequenza dei Indirizzamento protocolli Digital, con valori decrescenti, è: • Nessun indirizzo necessario, ciascun Decoder riceve una Priorità 1: mfx sua identificazione irripetibile e univoca (UID). Priorità...
  • Page 52 • Tutte le funzioni possono venire commutate in modo Protocollo DCC rispondente alla mappatura delle funzioni (si veda la Indirizzamento descrizione delle CV). • Possibili indirizzi: brevi, lunghi e indirizzi per trazioni • Per ulteriori informazioni, si veda la tabella delle CV nel multiple protocollo DCC.
  • Page 53 Funzioni commutabili Funzioni commutabili Segnale di testa Rumore: Rifornimento carbone Apparato fumogeno Rumore: Rifornimento acqua Rumori di esercizio Rumore: Riempimento con sabbia Rumore: Fischio lunga Rumore: sabbiatura Rumore: agganciamento / ABV, spento sganciamento Rumore: stridore dei freni escluso Rumore: Valvola di sicurezza Rumore: Fischio di manovra Fanale di manovra Rumore: compressore dell’aria...
  • Page 54 Significato Valore DCC Di fabbrica Indirizzo 1 - 127 PoM Velocità minima 0 - 255 PoM Ritardo di avviamento 0 - 71 PoM Ritardo di frenatura 0 - 71 PoM Velocità massima 0 - 255 Ripristino di fabbrica/Identificazione di produzione PoM Funzioni F1 - F8 in esercizio analogico 0 - 255 PoM Funzioni F9 - F15 e luci in esercizio analogico...
  • Page 55 Significato Valore DCC Di fabbrica Bit 0: inversione polarità del senso di marcia 0 / 1 Bit 1: numero gradazioni di marcia 14 oppure 28/128* 0 / 2 Bit 2: attiva/disattiva esercizio analogico 0 / 4 esercizio DCC con tratta di frenatura (nessuna possibilità di 16 - 63 esercizio analogico) ®...
  • Page 56 Prioritet 2: DCC produkten. Prioritet 3: MM • Kontakta din Trix-handlare för reparationer eller reserv- Observera: Om två eller flera digital-protokoll används via delar. spåret, så använder dekodern automatiskt det högvärdi- • Hantering som avfall: www.maerklin.com/en/imprint.html gaste protokollet.
  • Page 57 Observera: Tänk på att inte alla funktioner kan användas/ mfx-protokoll aktiveras i alla digital-protokoll. Med mfx och DCC kan vissa Adressering funktionsinställningar göras för att funktionerna ska vara • Ingen adress behövs, varje dekoder har en helt egen och aktiva vid analog körning. entydig adress (UID).
  • Page 58 Vi rekommenderar att endast genomföra programmeringar DCC-protokoll på programmerings-spåret. Adressering Logiska funktioner • Möjliga adresser: Korta, långa och multippelkopplings- adresser Accelerations-/bromsfördröjning • Adressområde: • Accelerations- och inbromsningstider kan ställas in 1 – 127 (korta adresser, multippelkopplings-adresser) separat. 1 – 10239 (långa adresser) •...
  • Page 59 Kopplingsbara funktioner Kopplingsbara funktioner Frontstrålkastare Ljud: Påfyllning av kol Röksats Ljud: Påfyllning av vatten Trafikljud Ljud: Påfyllning av sand Ljud: Lokvissla långt Ljud: Sandning ABV, från Ljud: Påkoppling / Avkoppling Ljud: Bromsgnissel, från Ljud: Säkerhetsventil Ljud: Rangervissla Rangerljus Ljud: Luftpump Rangerkörning + Rangerljus Ljud: Ånga släpps ut Ljud: Belysningsmaskin...
  • Page 60 Betydelse Värde DCC Fabr.inst. Adress 1 - 127 PoM Minimihastighet 0 - 255 PoM Accelerationsfördröjning 0 - 71 PoM Bromsfördröjning 0 - 71 PoM Maxfart 0 - 255 Återställning till fabrikens/tillverkarens ursprungsinställningar PoM Funktion F1 – F8 vid analog drift 0 - 255 PoM Funktion F9 –...
  • Page 61 Betydelse Värde DCC Fabr.inst. Alternativa protokoll (DCC kan ej avaktivera sej själv) Bit 0: Analog AC av =0/Analog AC på = 1 0 / 1 Bit 1: Analog DC av =0/Analog DC på= 1 0 / 2 0 - 15 Bit 2: fx(MM) av = 0/fx(MM) på...
  • Page 62 • Angående reparationer eller reservedele bedes De Prioritet 1: mfx henvende Dem til Deres Trix-forhandler. Prioritet 2: DCC • Bortskafning: www.maerklin.com/en/imprint.html Prioritet 3: MM • Det komplette funktionsomfang er kun til rådighed under DCC og under mfx.
  • Page 63 Bemærk: Hvis der genkendes to eller flere digitalproto- mfx-protokol koller på skinnen, overtager dekoderen automatisk den Adressering digitalprotokol med den højeste værdi; hvis mfx & DCC f. eks. • Ingen adresse påkrævet, hver dekoder tildeles en unik og genkendes, overtager dekoderen mfx-digitalprotokollen. entydig identitet (UID).
  • Page 64 DCC-protokol Logiske funktioner Adressering Opstart-/bremseforsinkelse • Mulige adresser: Korte, lange og traktionsadresse • Accelerations- og bremsetiden kan indstilles uafhængigt af hinanden. • Adresseområde: 1 – 127 (kort adresse, traktionsadresse) • Den logiske funktionsafbrydning ABV kan indstilles på en 1 – 10239 (lang adresse) vilkårlig knap via funktionsmapping.
  • Page 65 Styrbare funktioner Styrbare funktioner Frontsignal Lyd: Fylde kul på Røggenerator Lyd: Fylde vand på Driftslyd Lyd: Fylde sand på Lyd: Lokomotivfløjte langt Lyd: Sanding ABV, fra Lyd: Sammenkobling / Afkobling Lyd: Pibende bremser fra Lyd: Sikkerhedsventil Lyd: Rangerfløjt Rangerlys Lyd: Luftpumpe Rangergear + Rangerlys Lyd: Dampudledning Lyd: Generator...
  • Page 66 Betydning Værdi DCC Fra fabrikken Adresse 1 - 127 PoM Mindstehastighed 0 - 255 PoM Kørselsforsinkelse 0 - 71 PoM Bremseforsinkelse 0 - 71 PoM Maksimalhastighed 0 - 255 Fabriksnulstilling/Producentmærke PoM Funktionerne F1 - F8 i analogdrift 0 - 255 PoM Funktionerne F9 - F15 og lys i analogdrift 0 - 255 Udvidet adresse (Øverste del)
  • Page 67 Betydning Værdi DCC Fra fabrikken Alternative protokoller (DCC kan ikke deaktivere sig selv) Bit 0: analog AC afbrudt = 0 / analog AC tilsluttet = 1 0 / 1 Bit 1: analog DC afbrudt = 0 / analog DC tilsluttet = 1 0 / 2 0 - 15 Bit 2: fx (MM) afbrudt = 0 / fx (MM) tilsluttet = 1...
  • Page 68 En esta locomotora se ha montado el enganche cerrado de la 72000 (E357874). Recomendamos montar también el acoplamiento de cierre a partir de 72000 en los vagones a acoplar. Su questa locomotiva è montato il giunto ravvicinato della 72000 (E357874). Si consiglia di montare anche il giunto ravvicinato da 72000 sui carri da accoppiare.
  • Page 69 Radius > 500 mm ¡Las figuras representan solo ejemplos! Illustrazioni solo a titolo di esempio! Bilderna visar endast olika exempel! Billedet viser kun et eksempel!
  • Page 70 7226 ~ 0,2 ml ¡Las figuras representan solo ejemplos! Illustrazioni solo a titolo di esempio! Bilderna visar endast olika exempel! Billedet viser kun et eksempel!
  • Page 71 Instrucciones importantes para el buen uso del fumígeno Potentiella felkällor på rökgeneratorn • Llenar el cartucho solamente hasta la mitad con líquido • Rökgeneratorn får maximalt fyllas till hälften med rökvätska fumígeno. • I rökgeneratorn får inte finnas någon luftblåsa •...
  • Page 76 La locomo�ve se recycle Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 416751/0625/Sc1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de / service@maerklin.de © Gebr. Märklin & Cie. GmbH...
