Description des réducteurs planétaires
3.3 Structure du numéro d'article
Des informations plus détaillées figurent dans le catalogue D 21.4
(https://support.industry.siemens.com/cs/ww/de/view/109747019/fr) ou D32
support.industry.siemens.com/cs/ww/de/view/109754381/en) pour SINAMICS S210.
Orientation de la sortie de réducteur
Pour les motoréducteurs d'angle, la sortie de réducteur standard est orientée vers la droite (vue
de l'avant du bout d'arbre du moteur).
Il est possible de commander en option une sortie de réducteur dans les orientations
indiquées ci-dessous.

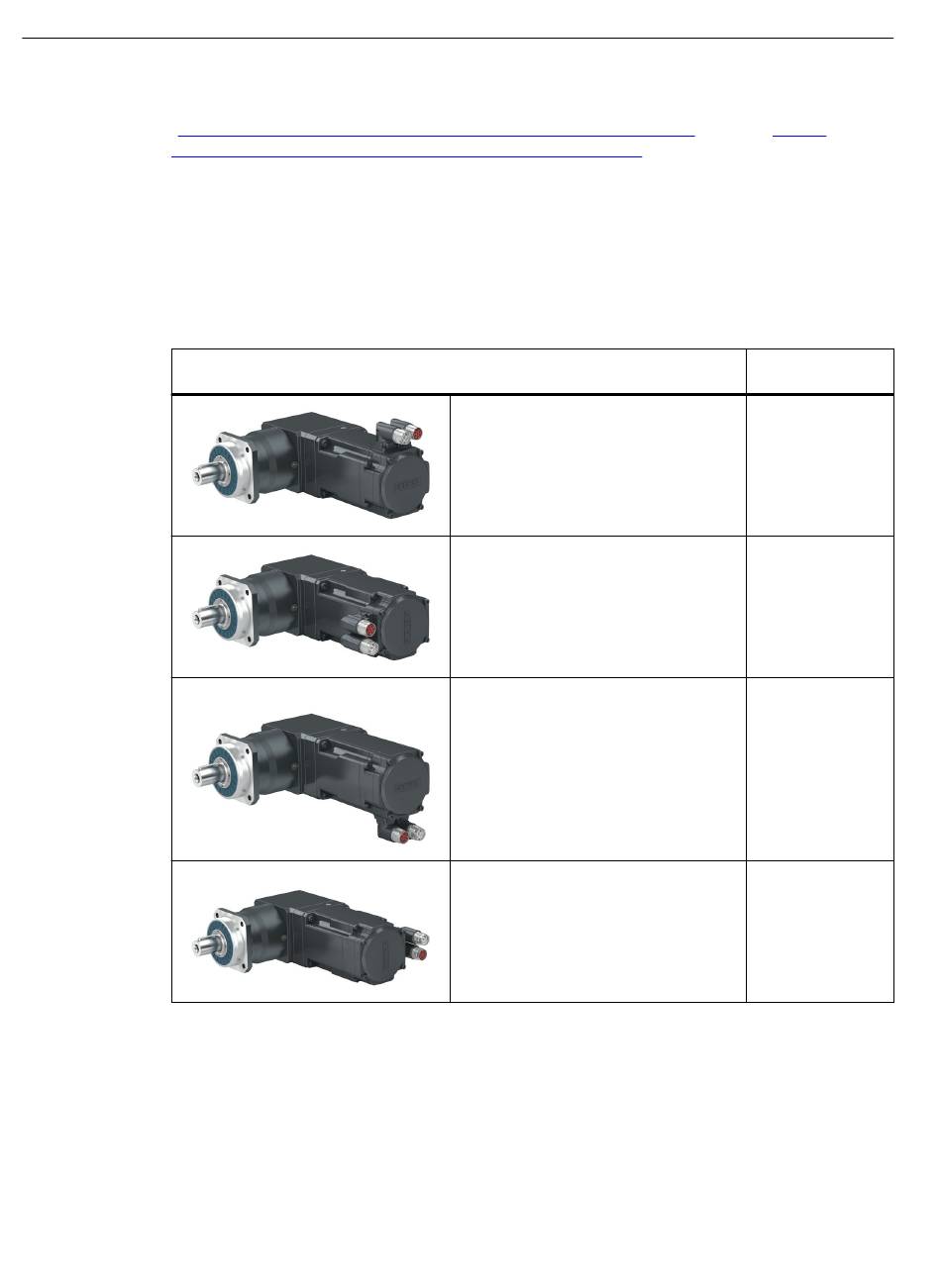

Orientation de la sortie de réducteur
34
Orientation standard
Connecteurs côté sortie
Connecteurs décalés de 180° par rapport
au standard
Connecteurs opposés au côté sortie
Réducteurs planétaires pour servomoteurs
Instructions de service, 02/2025, A5E50494253D AD
(https://
Référence abré‐
gée
-
Q91
Q92
Q93
