5.7.2. Installation électrique avec communication AS-interface
La tête de commande C-TOP S à communication AS-interface est équipée d'un câble avec un
connecteur multibroche. Seule la connexion pour le capteur externe est nécessaire.

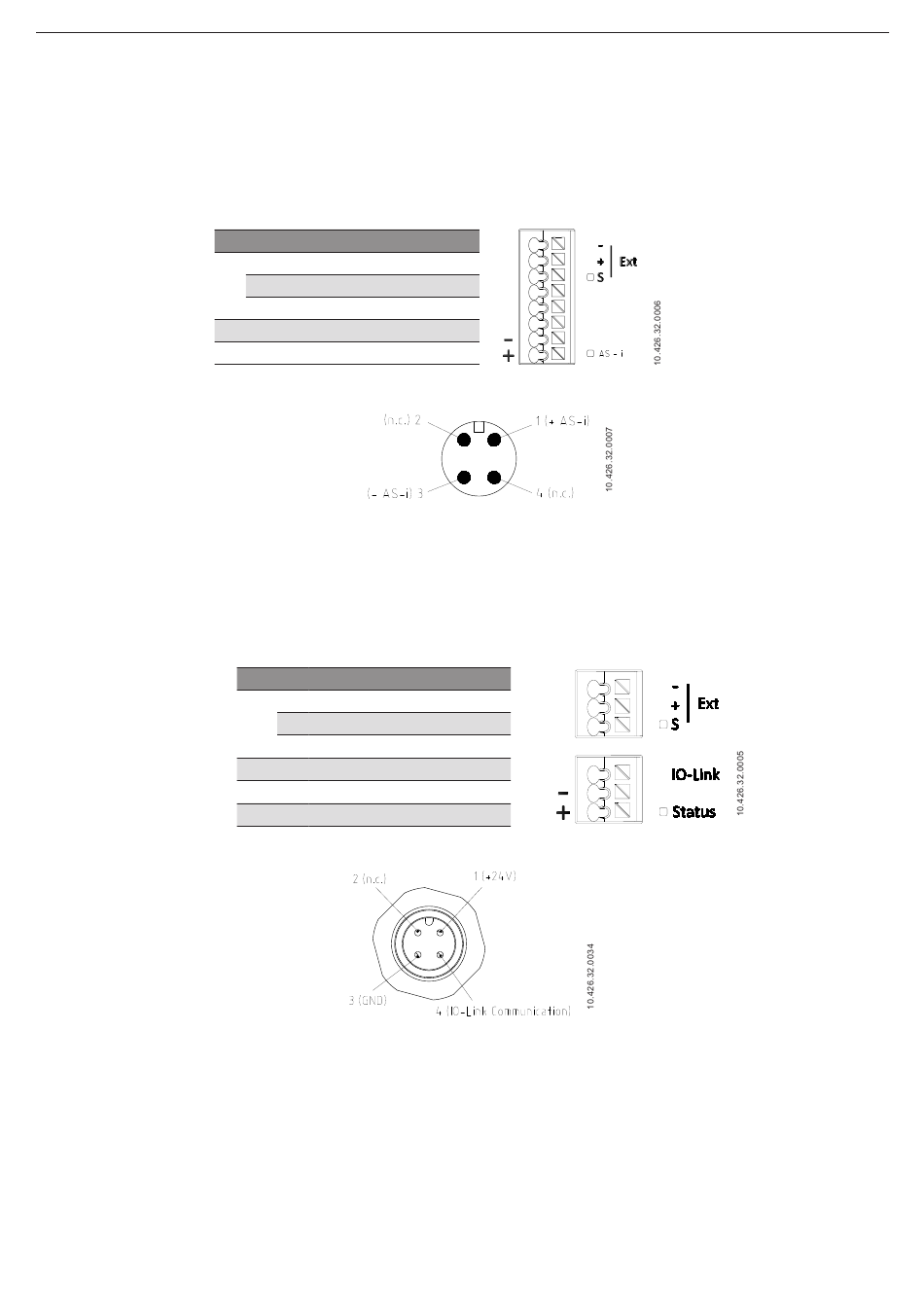

Schéma de connexion pour la communication AS-interface :
Connecteur multibroche M12 mâle
5.7.3. Installation électrique avec communication IO-Link
La tête de commande C-TOP S avec communication IO-Link est équipée d'un connecteur multibroche
de classe A.
Schéma de connexion pour la communication IO-Link :
Connecteur multibroche
M12 mâle
INOXPA S.A.U.
10.426.30.03FR · (A) 2025/05
Signal
Description
-
0 V (GND) capteur externe
Ext
+
24 V CC capteur externe
S
entrée capteur externe
-
- AS-i (M12, broche 3)
+
+ AS-i (M12, broche 1)
Signal
Description
-
0 V (GND) capteur externe
Ext
+
24 V CC capteur externe
S
entrée capteur externe
IO-Link
Communication IO-Link
-
0 V (GND)
+
24 V CC
Installation
13
