Installation
5.7. INSTALLATION ÉLECTRIQUE DE LA TÊTE DE COMMANDE
Tous les travaux électriques doivent être effectués par du personnel autorisé.
Assurez-vous que les sources d'alimentation électrique sont coupées.
Sécurisez l'installation contre tout actionnement involontaire.
La tête de commande contient des composants sensibles aux décharges électrostatiques.
Les décharges électrostatiques dues à une manipulation incorrecte ou à un manque de
connexion à la terre sont susceptibles de détruire les composants électroniques internes.
La tête de commande est disponible avec une communication numérique et une communication
via BUS AS-interface. Les modules suivants sont disponibles :
1. Communication numérique 24 V CC pour deux ou trois électrovannes.
2. Communication numérique 24 V CC pour une électrovanne ou aucune.
3. Communication AS-interface.
5.7.1. Installation électrique à communication numérique 24 V CC
Pour réaliser l'installation électrique de la tête de commande à communication numérique 24 V CC,
suivez les étapes suivantes :
1. Retirez les vis du couvercle (01).
2. Soulevez et retirez le couvercle (02).
3. Faites passer le câble électrique dans le presse-étoupe.
4. Connectez les câbles à la borne selon le schéma électrique correspondant.
5. Serrez le presse-étoupe (08).
6. Placez le couvercle (01) et fixez-le avec les vis du couvercle (01).

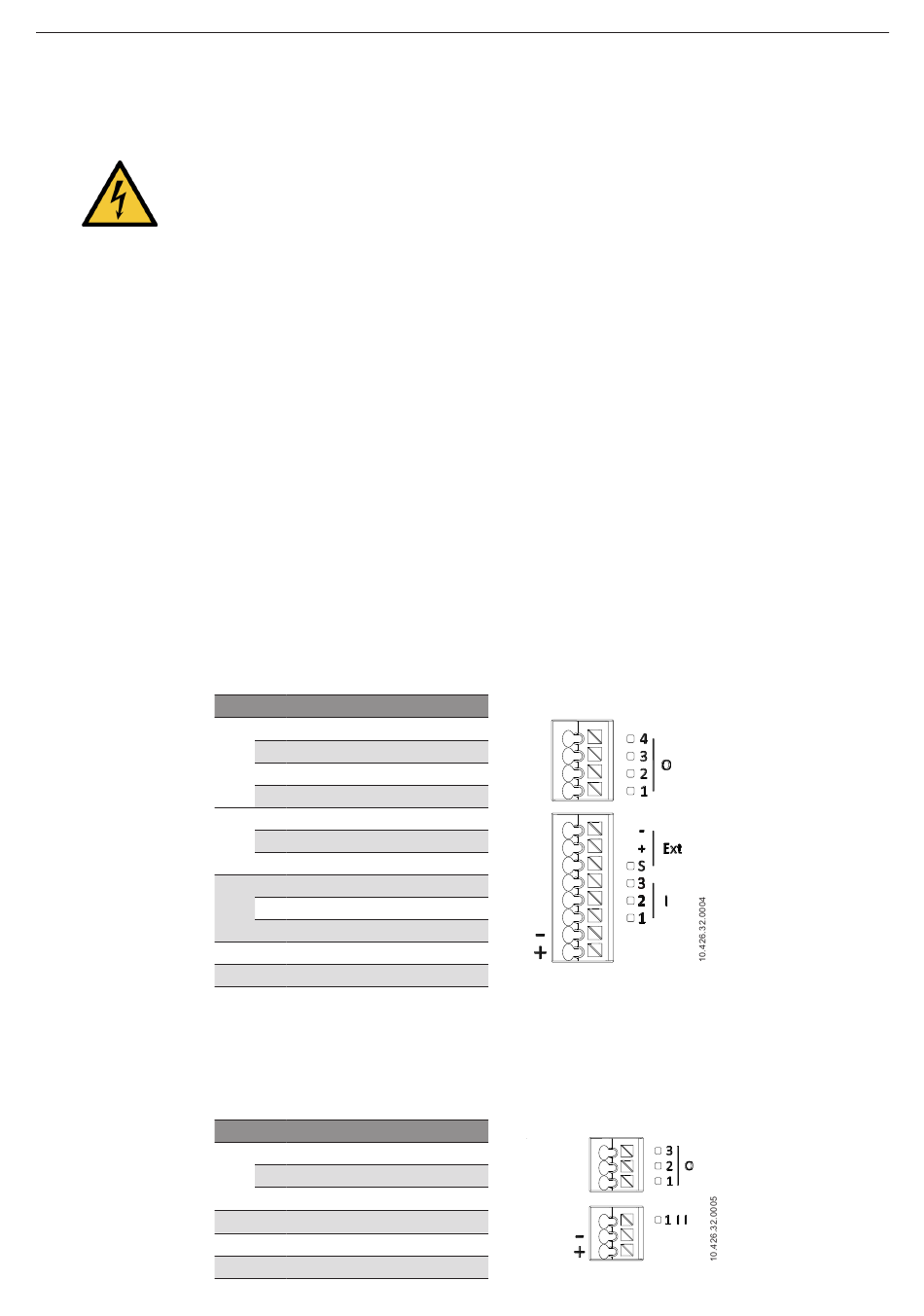

Schéma de connexion pour la communication numérique 24 V CC pour deux ou trois électrovannes
et quatre sorties :
Schéma de connexion pour la communication numérique 24 V CC pour 0/1 électrovanne et trois
sorties :
12
Signal
Description
4
sortie position 4
3
sortie position 3
O
2
sortie position 2
1
sortie position 1
-
0 V (GND) capteur externe
Ext
+
24 V CC capteur externe
S
entrée capteur externe
3
entrée 3 (électrovanne 3)
I
2
entrée 2 (électrovanne 2)
1
entrée 1 (électrovanne 1)
-
0 V (GND)
+
24 V CC
Signal
Description
3
sortie position 3
O
2
sortie position 2
1
sortie position 1
I
1
entrée 1 (électrovanne 1)
-
0 V (GND)
+
24 V CC
INOXPA S.A.U.
10.426.30.03FR · (A) 2025/05
