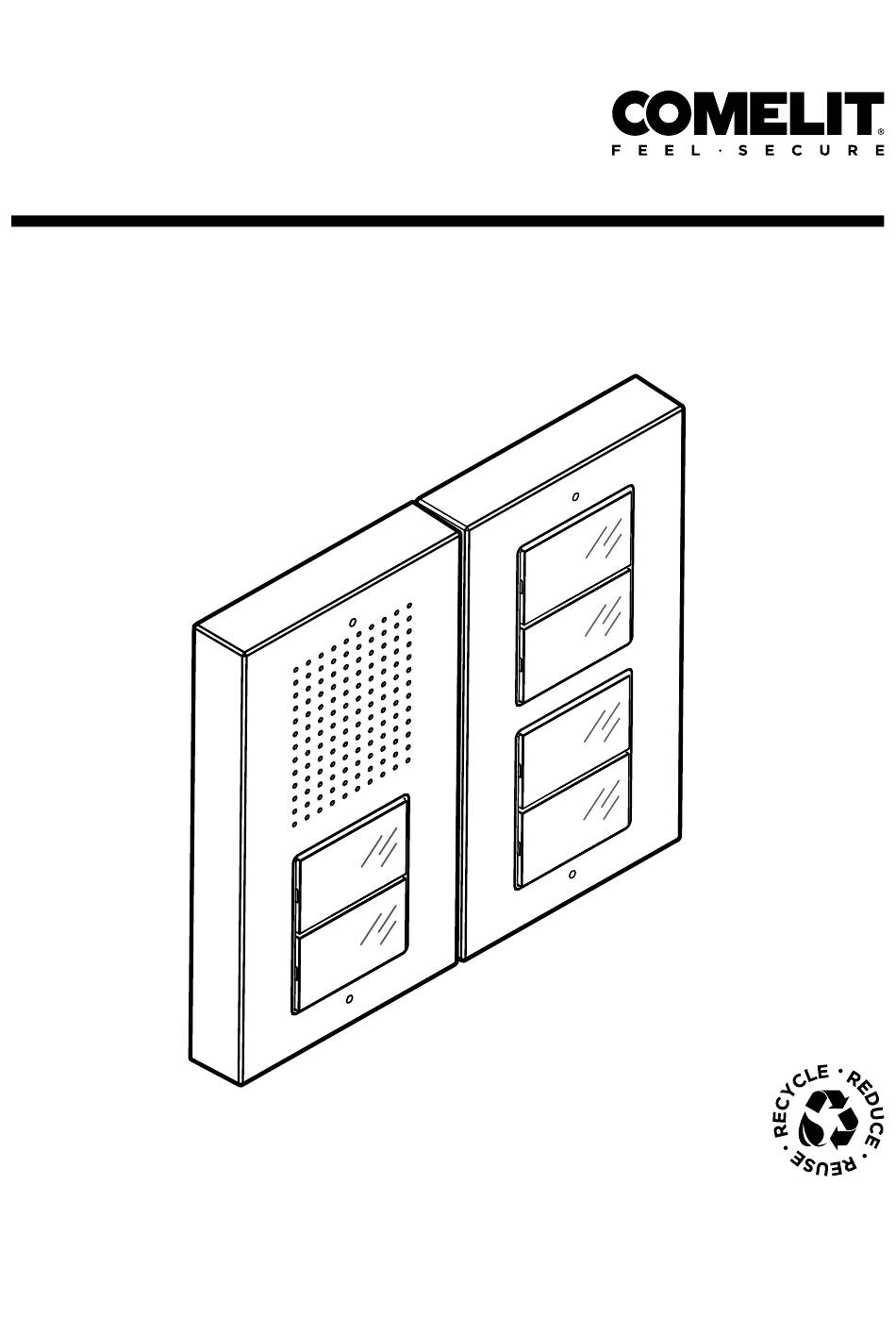

- Page 1 Ciao CA2100B, CA2200A M A N U E L T E C H N I Q U E Join us in taking care of our planet...
- Page 2 Sommaire Art. CA2100B Description Caractéristiques techniques Art. CA2200A Description Caractéristiques techniques Installation Platine CA2100B Remplacement des étiquettes porte-noms Platine CA2100B avec module boutons CA2200A Programmations Programmation des adresses d’appel différentes de celles qui ont été pré-programmées Remarques de fonctionnement Connexions Performances de l'installation Schémas de connexion Variantes...
- Page 3 | Sommaire | Art. CA2100B Description Platine de rue audio série Ciao pour système Simplebus 2 prédisposée pour les installations de 1 à 8 appels. Façade en technopolymères, résistant aux agents atmosphériques (indice de protection IP54 et peinture avec traitement anti-UV) et au vandalisme (indice de protection IK08).
- Page 4 | Sommaire | Caractéristiques techniques 100 mm 28 mm DONNÉES GÉNÉRALES Typologie Monobloc Hauteur (mm) Largeur (mm) Profondeur (mm) : Coloris produit Gris, RAL 9006 Technopolymères Type de matériau de revêtement Montage en saillie SYSTÈMES COMPATIBLES Kit audio Simplebus2 avec alimentation art. 1209 Audio Simplebus2 avec alimentation art.
- Page 5 | Sommaire | Art. CA2200A Description Module boutons série Ciao pour système Simplebus 2, à utiliser avec l’art. CA2100B. Façade en technopolymères, résistant aux agents atmosphériques (indice de protection IP54 et peinture avec traitement anti-UV) et au vandalisme (indice de protection IK08). À compléter avec 2/4/8/16 boutons d’appel (art. CA9210, CA9211, CA9212 et 2 x CA9212 respectivement) à acheter séparément. Équipé...
- Page 6 | Sommaire | CARACTÉRISTIQUES ENVIRONNEMENTALES ET DE CONFORMITÉ 25 ÷ 95 Humidité de fonctionnement (RH max - %) Classe environnementale CARACTÉRISTIQUES GÉNÉRALES Couleur du rétro-éclairage Blanc Mode d’appel Boutons Certifications RoHS II - 2011/65/UE (EN IEC 63000:2018), EMC 2014/30/UE (EN 61000-6- 1:2007 , EN 61000-6-3:2007+A1:2011) Indice de protection IP IP54...
- Page 7 | Sommaire | Installation Platine CA2100B f Définir les DIP-switches S1 en fonction du nombre de boutons. (Default) CA9210 CA9213 CA9211 CA9212 Remplacement des étiquettes porte-noms...
- Page 8 | Sommaire | Platine CA2100B avec module boutons CA2200A f Définir les DIP-switches S1 en fonction du nombre de boutons. art. CA9213 art. CA9210 art. CA9211 art. CA9212...
- Page 9 | Sommaire | L’adressage des modules boutons permet, en cas de remplacement d'un module art. CA2200A, de programmer seulement l'adresse du module CA2200A remplacé, sans devoir reprogrammer toutes les touches. 1 2 3 4 1 2 3 4 1 2 3 1 2 3 MAX 4 1 2 3 4...
- Page 10 | Sommaire | Programmations Programmation des adresses d’appel différentes de celles qui ont été pré-programmées 2 modalités de programmation sont possibles : • Programmation smart d’adresses consécutives : permet de programmer rapidement les boutons donnant accès à des adresses consécutives (par exemple : 5, 6, 7, 8) •...
- Page 11 | Sommaire | f Appuyer sur les boutons l’un après l’autre pour attribuer les adresses consécutives. L’adresse augmente d’1 unité chaque fois que l’on appuie sur le bouton. f Quitter la programmation f Rétablir la configuration des dip-switch de S2 en abaissant PRC PROGRAMMATION DES ADRESSES SPÉCIFIQUES Effectuer impérativement les opérations de programmation dans l’ordre indiqué...
- Page 12 | Sommaire | example code 25 f Appuyer sur le bouton à associer à l'adresse d'appel f Définir l'adresse de l'appartement à appeler (par exemple : 25) définie par dip- à travers les dip-switches (voir tableau page 18) switch. example code 37 example code 70 example code 58 f Répéter les opérations 4 et 5 pour attribuer une adresse spécifique à...
- Page 13 | Sommaire | Répéter les opérations 3 et 4 pour programmer d’autres fonctions spéciales CODE DIP SWITCH ON FONCTIONS Gestion commande actionneur. N.B. l'installation ne doit pas présenter l’art. 1256 en mode actionneur générique. 1,3,6,7,8 Activation relais C.NF.NO sur commande actionneur : 2 s 2,3,6,7,8 Activation relais C.NF.NO sur commande actionneur : 4 s 1,2,3,6,7,8...
- Page 14 Max 20 m. Bouton ouvre-porte sortie. Max 20 m. Entrée active à la fermeture pour signalisation PORTE OUVERTE Performances de l'installation A maxi B maxi C maxi Comelit Art. 4577/4579 1 mm² 260 m 130 m 130 m (Ø 1,2 mm AWG 17) (850 feet)
- Page 15 | Sommaire | Schémas de connexion 2738W/A 2738W/A 2738W/A 2738W/A 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 110-240V 31 Vdc 1209 31 Vdc CA2100B + CA9213 Max 20 m. Bouton ouvre-porte sortie. CFP entrée appel palier.
- Page 16 | Sommaire | 1404 1 2 3 4 1 2 3 4 1 2 3 4 110-240V 110-240V 1209 1209 CA2100B CA2100B +CA9213 +CA9213 Max 20 m. Bouton ouvre-porte sortie. 2738W/A 2738W/A 1 2 3 4 110-240V 1 2 3 4 1209 CA2100B CA2200A...
- Page 17 | Sommaire | Variantes Utilisation du relais de la platine Activation relais C.NF.NO : 2 s (par défaut) 1209 12 VAC/VDC 1210A 18 Ω MAX 12V/24V AC-DC NO C 4A MAX CA2100B +CA921x (défaut) 1 2 3 4 1 2 3 4 La sortie SE et le relais C-NO sont contrôlés par 2 boutons séparés du La sortie SE et le relais C-NO sont contrôlés par 1 bouton du poste poste audio : bouton ouvre-porte (SE) et bouton P1 configuré...
- Page 18 | Sommaire | Tableau d'adressage Code DIP ON 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 123 1,2,4,5,6,7 1,4,5,8 183 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 1,2,3,4,5,7 125 1,3,4,5,6,7 1,2,4,5,8 1,4,5,6,8 215 1,2,3,5,7,8 126 2,3,4,5,6,7 3,4,5,8...
- Page 19 | Sommaire |...
- Page 20 w w w . c o m e l i t g r o u p . c o m édition 10/2024 Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy code 2G40003271...
