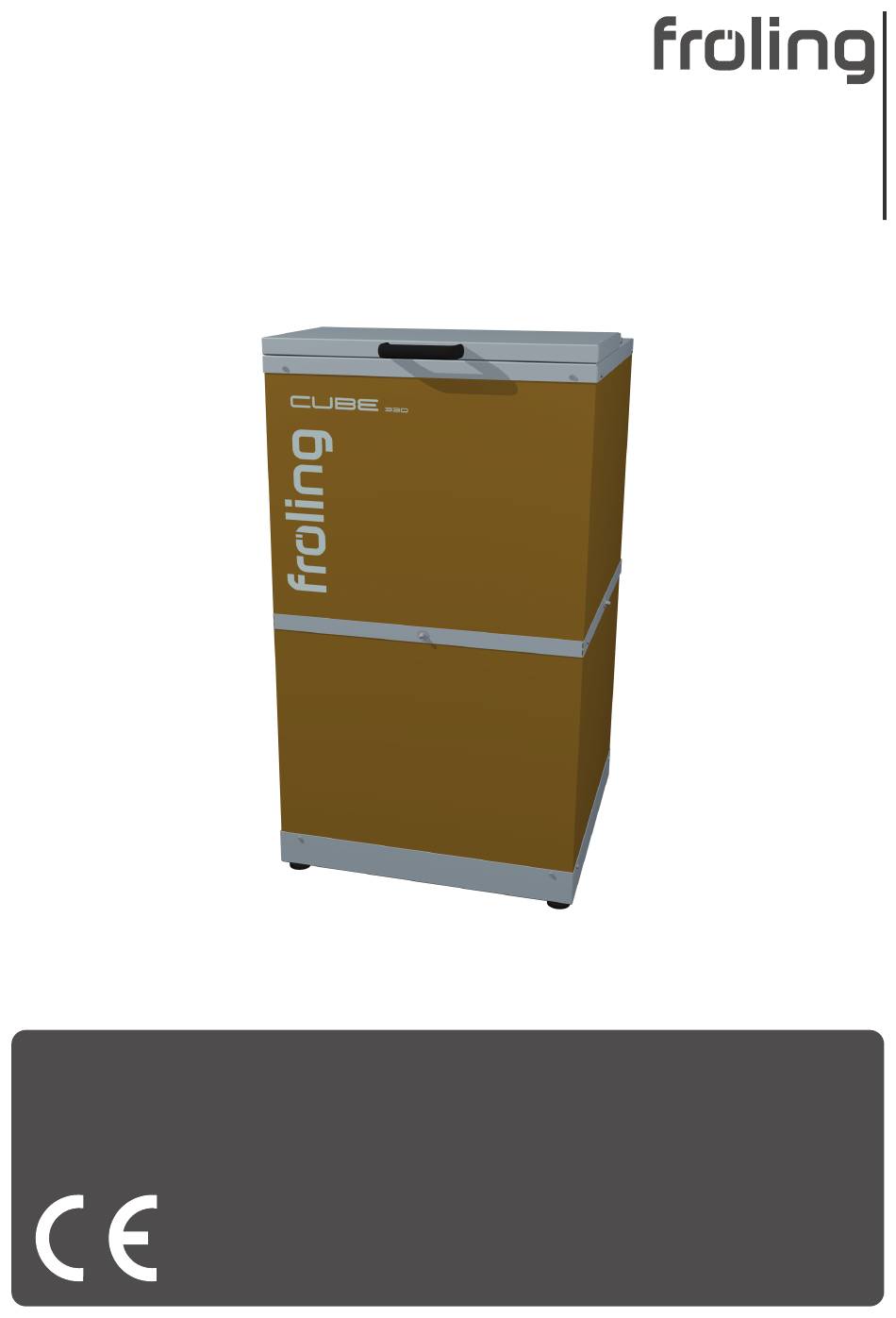

Instructions de montage et mode d'emploi
Cube 330
Traduction des instructions de montage et du mode d'emploi d'origine en langue allemande pour le
personnel qualifié et l'utilisateur !
Lire et respecter les instructions et les consignes de sécurité !
Sous réserve de modifications techniques, d'erreurs typographiques et d'impression !
M1660125_fr | Édition 12/06/2025
Table des Matières
Manuels Connexes pour Fröling Cube 330
Sommaire des Matières pour Fröling Cube 330
- Page 1 Instructions de montage et mode d’emploi Cube 330 Traduction des instructions de montage et du mode d’emploi d’origine en langue allemande pour le personnel qualifié et l’utilisateur ! Lire et respecter les instructions et les consignes de sécurité ! Sous réserve de modifications techniques, d’erreurs typographiques et d’impression !
-
Page 2: Table Des Matières
4.4 Instructions de montage des flexibles ....................11 4.4.1 Liaison équipotentielle ......................12 5 Utilisation ..............................13 5.1 Avant le remplissage..........................13 5.2 Remplissage du Cube de granulés ....................... 13 5.3 Contrôles récurrents..........................13 M1660125_fr | Instructions de montage et mode d’emploi Cube 330... -
Page 3: Généralités
Conditions de garantie Nos conditions de vente et de livraison, mises à disposition du client et dont il a pris connaissance lors de la conclusion du contrat d'achat, s'appliquent ici. M1660125_fr | Instructions de montage et mode d’emploi Cube 330... -
Page 4: Sécurité
2 | Sécurité 2 Sécurité 2.1 Utilisation conforme Le Cube 330 de Froling est conçu exclusivement pour le stockage de granulés de bois. Seuls les combustibles définis au paragraphe « Combustibles autorisés » peuvent être utilisés. Utiliser l'installation uniquement si elle est en parfait état technique et de façon conforme à... -
Page 5: Équipement De Protection Du Personnel De Montage
▪ L'installation n'est pourvue d'aucun éclairage ; le client doit prévoir un éclairage adapté et conforme aux prescriptions nationales en matière d'aménagement du lieu de travail. M1660125_fr | Instructions de montage et mode d’emploi Cube 330... -
Page 6: Technique
1. La quantité indiquée s'applique à des granulés de densité en vrac de 650 kg/m³. Lorsque la sonde d'aspiration n'est plus recouverte de granulés et aspire de l'air, il reste encore au moins 10 % du volume total dans le conteneur. M1660125_fr | Instructions de montage et mode d’emploi Cube 330... -
Page 7: Montage
2 tiges filetées M6 Conteneur en carton Pack d'accessoires (non représenté) : 2 colliers de serrage Ø 50 mm, 4 rondelles d'épaisseur M6, 4 écrous borgnes M6, 20 vis à tête bombée autotaraudeuses M5x16 M1660125_fr | Instructions de montage et mode d’emploi Cube 330... -
Page 8: Assemblage Du Cube 330
Prépercer des trous d'un diamètre d'alésage de 6 mm dans le carton aux points marqués au centre r Pousser le tendeur par le haut autour du conteneur en carton jusqu'au repère sur le carton M1660125_fr | Instructions de montage et mode d’emploi Cube 330... - Page 9 Fixer le tendeur dans les alésages prévus avec des vis à tête bombée autotaraudeuses r Poser le cadre de recouvrement sur le conteneur en carton et le fixer dans les alésages prévus avec des vis à tête bombée autotaraudeuses M1660125_fr | Instructions de montage et mode d’emploi Cube 330...
-
Page 10: Positionnement Et Raccordement Du Cube 330
Fixer les tuyaux souples aux raccords avec des colliers de serrage et les poser jusqu'à la chaudière Ä Monter le tuyau souple sur le raccord gauche (autocollant « GRANULÉS ») Ä Monter la conduite d'air de retour sur le raccord droit M1660125_fr | Instructions de montage et mode d’emploi Cube 330... -
Page 11: Instructions De Montage Des Flexibles
▪ La conduite d'aspiration à la chaudière doit être d'un seul tenant ▪ La conduite d'air de retour peut être composée de plusieurs segments, veiller cependant à établir une liaison équipotentielle continue M1660125_fr | Instructions de montage et mode d’emploi Cube 330... -
Page 12: Liaison Équipotentielle
Enfoncer le flexible sur le raccord Ä Veiller à bien établir le contact entre le fil de mise à terre et le raccord. r Fixer le flexible au moyen du collier de flexible M1660125_fr | Instructions de montage et mode d’emploi Cube 330... -
Page 13: Utilisation
Cube à un contrôle visuel. r Vérifier que le Cube n'est pas endommagé r Vérifier que tous les raccords vissés sont serrés correctement r Vérifier que les colliers de serrage sont bien fixés M1660125_fr | Instructions de montage et mode d’emploi Cube 330... - Page 14 M1660125_fr | Instructions de montage et mode d’emploi Cube 330...
- Page 15 M1660125_fr | Instructions de montage et mode d’emploi Cube 330...
-
Page 16: Adresse Du Fabricant
Adresse du fabricant Froling srl Froling SARL Fröling Heizkessel- und Zweigniederlassung Behälterbau GesmbH Aschheim Industriestraße 12 Max-Planck-Straße 6 Via J. Ressel 2H 1, rue Kellermann A-4710 Grieskirchen 85609 Aschheim I-39100 Bolzano (BZ) F-67450 Mundolsheim +43 (0) 7248 606 0 +49 (0) 89 927 926 0 +39 (0) 471 060460 +33 (0) 388 193 269 info@froeling.com...
