C - INSTALLATION

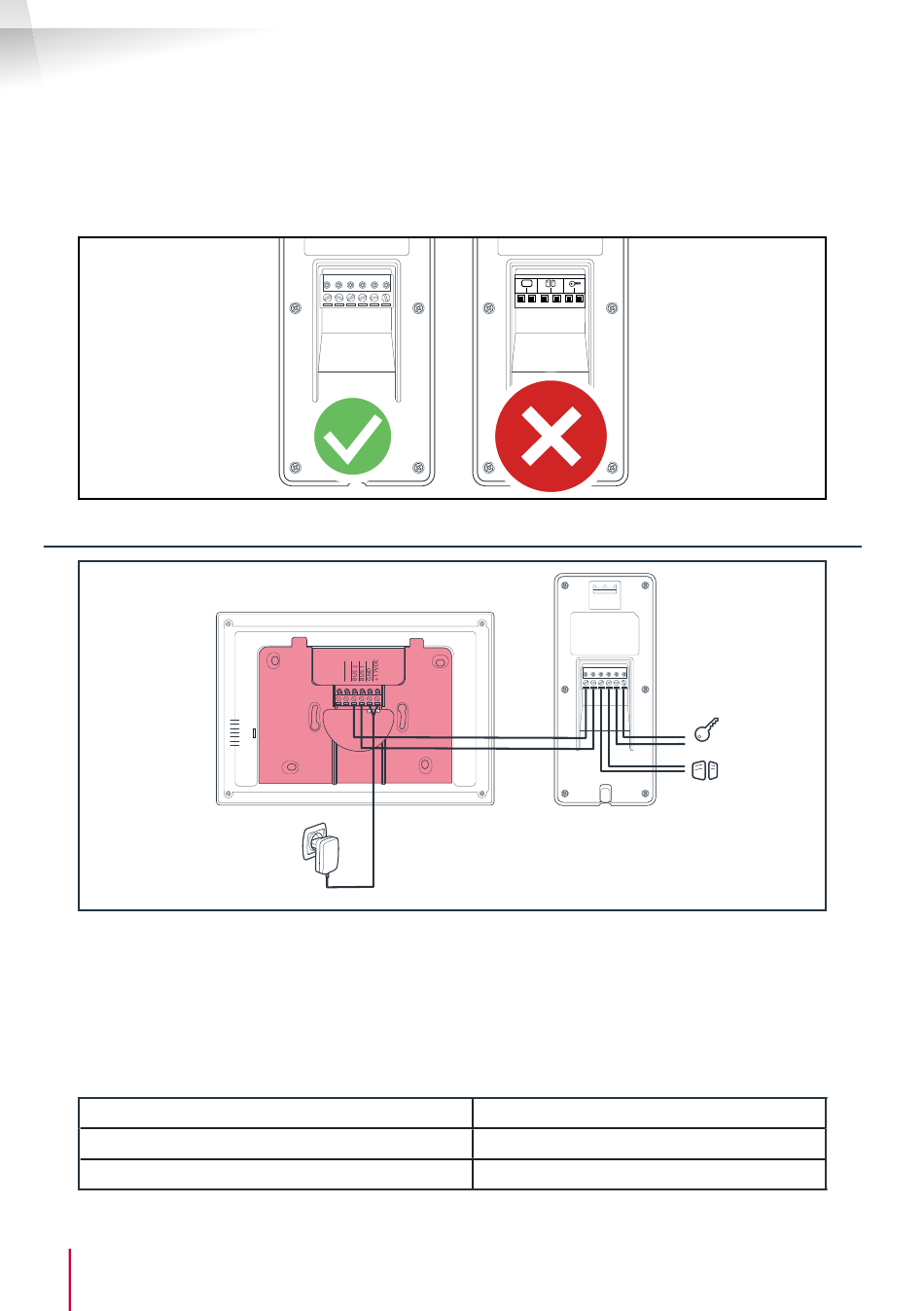

Attention : les borniers ont un sens et doivent être installés correctement. Une mauvaise installation
pourra entraîner un fonctionnement aléatoire et une perte de certaines fonctions.

3.1 - BRANCHEMENT ENTRE LE MONITEUR ET LA PLATINE DE RUE

Support mural
Important : connectez les borniers 3 et 4 directement au contact d'ouverture/fermeture de la
commande automatique (entrée de commande filaire d'une motorisation de portail).
Entre le moniteur et la platine de rue (100m maximum)
Afin de s'assurer d'une bonne qualité audio et vidéo, il est conseillé de ne pas utiliser plus de 100m
de câble entre le visiophone et la platine de rue. Bien raccorder les fils comme suit (une inversion de
branchement peut endommager la platine de rue).
La section du câble à utiliser dépend de leur longueur :
Longueur du câble
De 0 à 50m
De 50m à 100m
12
FR
m c o n . s o m o h y t m
+17 VDC
100-240 VAC - 50/60 Hz
1 2 3 4 5 6
Platine de rue
Section à utiliser
0,75mm²
1,5mm²
VISIOPHONE 7" COULEUR
