50FF 020-093 /
50FC 020-099 R-410A
UNITÉS COMPACTES DE
TOITURE TYPE ROOFTOP
AVEC R-410A
50FF:
Puissance frigorifique nominale
23 - 90 kW
50FC:
Puissance frigorifique nominale
22 - 98 kW
Puissance calorifique nominale
22 - 100 kW
ECO
DESIGN
READY
CARRIER participe au programme ECP pour RT
Vérifier la validité continue du certificat :
www.eurovent-certification.com
HAUTE EFFICACITÉ
FIABILITÉ SUPÉRIEURE
COMPACT ET FACILE À INSTALLER
FAIBLE NIVEAU SONORE
RÉCUPÉRATION D'ÉNERGIE
VENTILATEURS EC À VITESSE VARIABLE

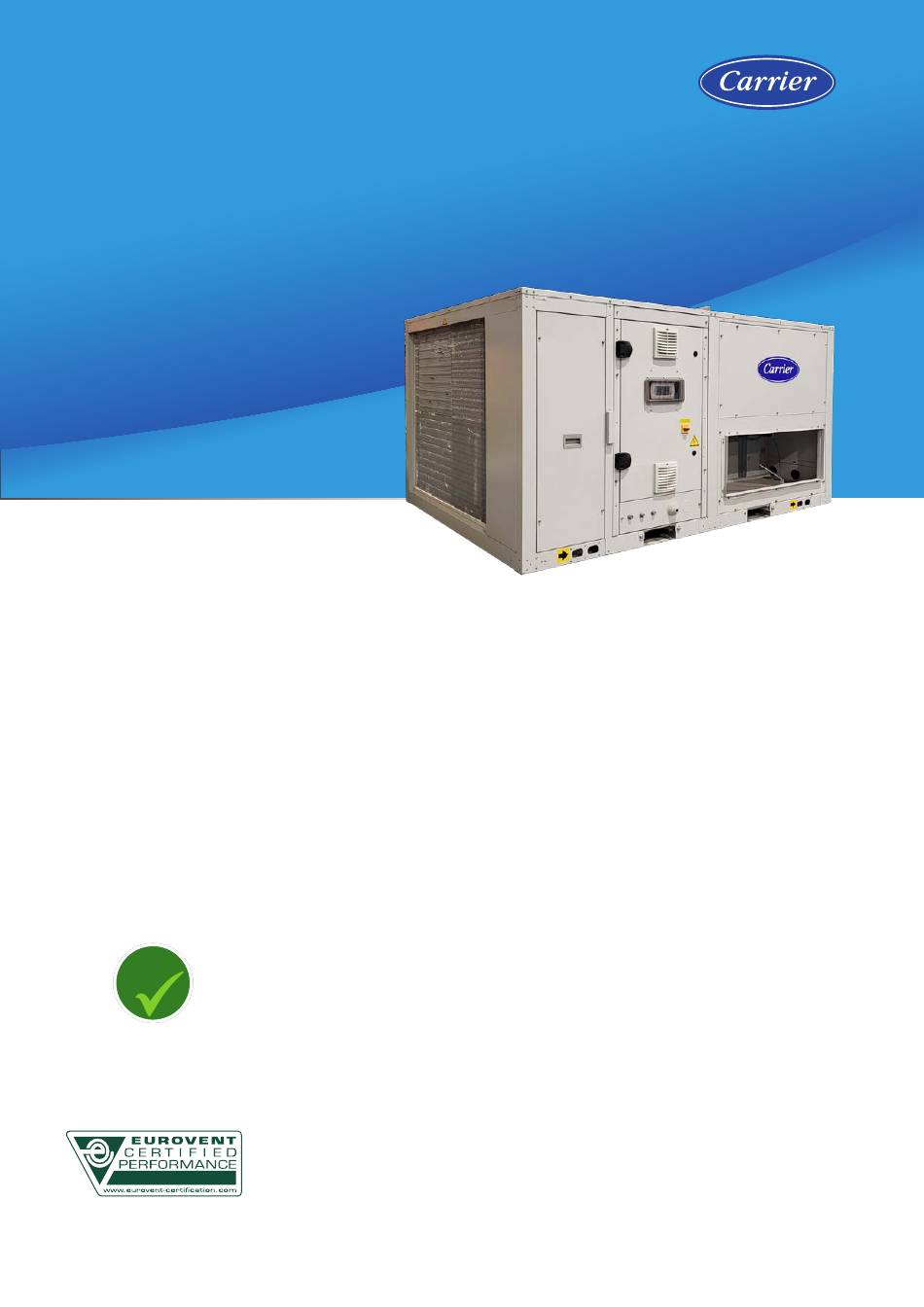

La gamme 50FF/FC R-410A se compose de groupes de toiture air-air compacts autonomes,
de configuration horizontale, type rooftop.
■ Série 50FF, modèles 020 à 093 : fonctionnement en refroidissement uniquement.
■ Série 50FC, modèles 020 à 099 : fonctionnement en pompe à chaleur réversible.
La plage de puissance disponible pour cette série permet la climatisation de volumes moyens
à grands, tels que ceux que l'on trouve fréquemment dans les centres commerciaux, les
magasins d'alimentation, les centres logistiques et bien d'autres applications commerciales
ou industrielles.
Les groupes 50FF/FC sont conçus pour une gestion optimisée à charge partielle permettant
d'atteindre les rendements saisonniers les plus élevés, dépassant les limites définies par
la régulation.
Construites avec une structure légère monobloc, ces unités sont dotées d'un châssis
autoporteur, conçu pour faciliter les travaux d'installation et d'entretien.
Elles intègrent les toutes dernières innovations technologiques : compresseurs multi-scroll
en tandem, détendeurs électroniques, ventilateurs EC à vitesse variable et régulation auto-
adaptative par microprocesseur.
Pour une adaptabilité maximale, de nombreuses options sont proposées afin de répondre
à tous les besoins d'exploitation :
■ récupération d'énergie de l'air extrait,
■ économiseur,
■ gestion de la qualité de l'air intérieur,
■ zonage du débit d'air,
■ embases pour l'installation,
■ modules de chauffage d'appoint,
■ limites de fonctionnement étendues.
Traduction du document original 80184, 01.2025
