- Page 1 Station d’accueil Dell Pro WD25 Guide de l’utilisateur Modèle réglementaire: K23A Type réglementaire: K23A001 Avril 2025 Rév. A00...
- Page 2 Un AVERTISSEMENT indique un risque d’endommagement du matériel, de blessures corporelles ou même de mort. © 2025 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques citées sont des marques commerciales de Dell Inc. ou de ses filiales. D’autres marques commerciales éventuellement citées sont la propriété de leurs détenteurs respectifs.
- Page 3 Table des matières Chapitre 1: Introduction........................4 Chapitre 2: Contenu de l’emballage....................5 Chapitre 3: Vues de la station d’accueil Dell Pro WD25............... 6 Haut......................................6 Avant....................................... 7 Droite....................................... 7 Retour..................................... 8 Partie inférieure..................................9 Chapitre 4: Configuration matérielle requise..................10 Chapitre 5: Informations importantes....................11 Chapitre 6: Configuration de votre station d’accueil.................

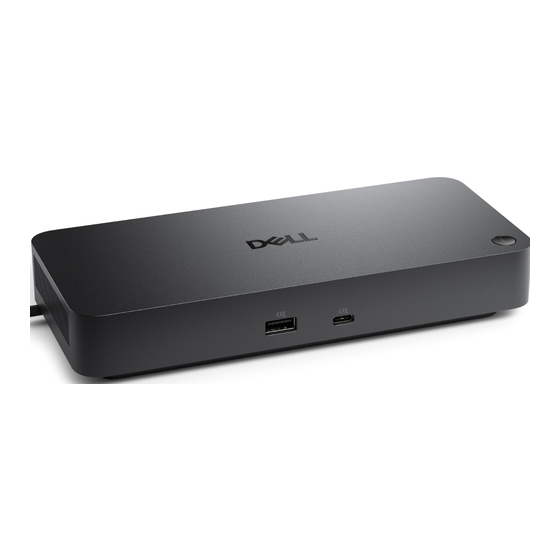

- Page 4 Introduction La station d’accueil Dell Pro WD25 est un appareil qui connecte tous vos appareils électroniques à votre ordinateur via une interface de câble USB-C. Relier votre ordinateur à la station d’accueil permet de connecter facilement plusieurs périphériques, comme une souris, un clavier, des haut-parleurs stéréo, des disques durs externes et des écrans haute résolution.
- Page 5 La station d’accueil est fournie avec les composants affichés ci-dessous : ● Station d’accueil ● Adaptateur secteur et câble d’alimentation ● Documentation (Guide de démarrage rapide ; Informations de sécurité, environnementales et réglementaires) REMARQUE : Contactez le support Dell si l’un des éléments répertoriés est manquant dans le carton. Contenu de l’emballage...
- Page 6 REMARQUE : Lorsque la station d’accueil Dell Pro est connectée à des ordinateurs Dell pris en charge ou à des ordinateurs non Dell dotés de la fonctionnalité Power Delivery 3.1, le bouton de la station d’accueil fonctionne comme le bouton d’alimentation de votre ordinateur.
- Page 7 Permet de connecter un câble de sécurité pour empêcher les déplacements non autorisés de votre station d’accueil. 2. Logement pour verrouillage de câble de sécurité Kensington Permet de connecter un câble de sécurité pour empêcher les déplacements non autorisés de votre station d’accueil. Vues de la station d’accueil Dell Pro WD25...
- Page 8 Permet de connecter un câble Ethernet (RJ45) d’un routeur ou d’un modem haut débit pour accéder au réseau ou à Internet, avec un taux de transfert de 10/100/1 000/2 500 Mbit/s. 6. Port de l’adaptateur d’alimentation Permet de brancher un adaptateur secteur pour pouvoir mettre votre station d’accueil sous tension. Vues de la station d’accueil Dell Pro WD25...
- Page 9 1. Étiquette de service L’étiquette de service est un identifiant alphanumérique unique qui permet aux techniciens de maintenance Dell d’identifier un appareil spécifique et d’accéder à sa configuration et aux informations de garantie. Elle permet également d’accéder facilement aux pilotes, aux manuels et aux informations de dépannage spécifiques à...
- Page 10 Configuration matérielle requise Avant d’utiliser la station d’accueil, assurez-vous que votre ordinateur dispose d’un port USB-C avec mode alternatif DisplayPort compatible avec la station d’accueil. Le mode alternatif sur USB-C réutilise les broches de données haut débit pour activer d’autres protocoles de données vidéo.
- Page 11 Localiser l’étiquette de service de votre ordinateur. Pour les ordinateurs non Dell, rendez-vous sur la page de support des fabricants respectifs afin de trouver les derniers pilotes. Mise à jour du jeu de pilotes de la station d’accueil Dell Pro WD25 Pour vous assurer que la station d’accueil fonctionne correctement, il est recommandé...
- Page 12 Assurez-vous que l’ordinateur est connecté à une source d’alimentation lors de l’installation du BIOS et des pilotes. 2. Branchez l’adaptateur secteur sur une prise secteur. Ensuite, connectez l’adaptateur secteur à l’entrée d’alimentation CC 7,4 mm sur la station d’accueil Dell Pro WD25. 3. Connectez le connecteur USB-C à l’ordinateur. Configuration de votre station d’accueil...
- Page 13 4. Selon vos besoins, connectez plusieurs écrans à la station d’accueil. L’image ci-dessus présente les différentes combinaisons de ports vidéo disponibles pour connecter plusieurs écrans à la station d’accueil Dell Pro. Pour plus d’informations, voir la section Configuration d’écrans externes.
- Page 14 Configuration des moniteurs externes Configuration de vos écrans Pour connecter plusieurs écrans, procédez comme suit : Étapes 1. Cliquez sur le bouton Démarrer, puis sélectionnez Paramètres. 2. Cliquez sur Système, puis sélectionnez Affichage. Configuration des moniteurs externes...
- Page 15 Cette rubrique fournit des informations sur les différentes configurations de sortie vidéo prises en charge par votre station d’accueil. Informations importantes La station d’accueil Dell WD25 prend en charge plusieurs configurations de sortie vidéo avec 2, 3 et 4 écrans externes. Configuration des moniteurs externes...
- Page 16 Configuration à deux écrans Tableau 1. Connexion de deux écrans Nombre d’écrans Connecteur 1 Connecteur 2 Deux (5K @60Hz) Port DisplayPort 1.4 Port DisplayPort 1.4 Port DisplayPort 1.4 Port HDMI 2.1 Port DisplayPort 1.4 Port MFDP-C Port HDMI 2.1 Port MFDP-C Configuration des moniteurs externes...
- Page 17 Configuration à trois écrans Tableau 2. Connexion de trois écrans Nombre d’écrans Connecteur 1 Connecteur 2 Connecteur 3 Trois [WQHD (3440 x Port DisplayPort 1.4 HDMI 2.1 Port MFDP-C 1440) à 60 Hz] Port DisplayPort 1.4 Port DisplayPort 1.4 HDMI 2.1 Port DisplayPort 1.4 Port DisplayPort 1.4 Port MFDP-C Configuration à quatre écrans Configuration des moniteurs externes...
- Page 18 Tableau 3. Connexion à quatre écrans Nombre d’écrans Connecteur 1 Connecteur 2 Connecteur 3 Connecteur 4 Quatre [WQHD Port Port DisplayPort 1.4 HDMI 2.1 Port MFDP-C (3440 x 1440) à DisplayPort 1.4 60 Hz] Bande passante d’affichage Les écrans externes nécessitent une certaine quantité de bande passante pour fonctionner correctement. Les écrans dont la résolution est supérieure nécessitent davantage de bande passante.
- Page 19 Tableau 5. Tableau de résolution d’affichage pour WD25 (suite) Bande passante Affichage simple Double affichage Triple affichage Quatre écrans (résolution disponible pour les (résolution (résolution (résolution maximale) maximale) ports d’affichage maximale) maximale) (DP) ● DP 1.4 + DP 1.4 + WUHD (5120 x 2160) à MFDP Type-C : WQHD 120 Hz WQHD...
- Page 20 Tableau 5. Tableau de résolution d’affichage pour WD25 (suite) Bande passante Affichage simple Double affichage Triple affichage Quatre écrans (résolution disponible pour les (résolution (résolution (résolution maximale) maximale) ports d’affichage maximale) maximale) (DP) ● Intel Core Ultra 7 258 V ● Intel Core Ultra 7 268V ●...
- Page 21 Un port Ethernet RJ45 (10/100/1 000/2 500 Mbit/s) REMARQUE : Prise en charge de la fonctionnalité Wake-on- LAN sur certains ordinateurs Dell et non Dell dotés de la fonctionnalité Power Delivery 3.1. Cette fonctionnalité vous permet de sortir à distance votre ordinateur de n’importe quel état de veille (S0, S3, S4 ou S5).
- Page 22 Adresse MAC Transfert d’adresses MAC REMARQUE : Sur les ordinateurs Dell, vérifiez le BIOS pour confirmer la prise en charge du transfert d’adresses MAC. Puissance de sortie Les ports USB de votre station d’accueil peuvent alimenter les périphériques connectés. Cette fonctionnalité permet aux clients de charger leurs appareils même lorsque la station d’accueil n’est pas connectée à...
- Page 23 ● Cette fonctionnalité est gérée via les paramètres du BIOS, ce qui vous oblige à démarrer à partir du menu de configuration du BIOS pour activer ou désactiver la fonctionnalité. ● La désactivation des ports peut également être gérée par Dell Device Management Console. Ordinateurs MFDP (Multi-Function DisplayPort) nouvelle génération La nouvelle génération d’ordinateurs dotés de ports MFDP Type-C offre les options de configuration suivantes dans le BIOS :...
- Page 24 Tableau 10. Voyant du bouton d’alimentation (suite) Behavior (Comportement des touches de fonction) État LED Connecté à un ordinateur Blanc Voyants LED du port RJ45 Tableau 11. Voyant de vitesse de liaison Vitesse de connexion État du module LED 10 Mbit/s ÉTEINT 100 Mbit/s Vert 1 Gbit/s...
- Page 25 Guide de l’administrateur de la station d’accueil WD25 disponible sur le site de support Dell. Téléchargez la mise à jour des pilotes et du firmware de la station d’accueil Dell WD25 à partir du site de support Dell. Connectez la station d’accueil au système, puis lancez l’outil en mode d’administration.
- Page 26 3. Attendez que l’ensemble des mises à jour de firmware de composants se termine. Une barre de progression s’affiche en bas de l’écran. 4. L’état de la mise à jour est affiché au-dessus des informations relatives à la charge utile. Mise à jour de firmware de la station d’accueil Dell...
- Page 27 ● Utilitaires de mise à jour de pilotes et de firmware de la station d’accueil (DFU, Dock Firmware Update) pas-à-pas et autonome. ● À l’aide de Dell Command | Update (DCU) pour le téléchargement des pilotes. ● Gestion de parc de stations d’accueil en local et à distance avec Dell Command | Monitor (DCM) et System Center Configuration Manager (SSCM).
- Page 28 PC. Dell Device Management Console est un outil Cloud complet conçu pour gérer à distance les stations d’accueil Dell Pro et ainsi améliorer l’efficacité IT. Hébergé dans une infrastructure Cloud sécurisée, l’outil permet aux administrateurs IT de superviser et de configurer différentes stations d’accueil Dell et leurs périphériques associés.
- Page 29 3. Qu’est-ce que la fonctionnalité de base de chargement ? ● La station d’accueil Dell Pro WD25 peut charger votre téléphone ou d’autres appareils alimentés par ports USB, même sans être connectée à l’ordinateur. Toutefois, l’adaptateur secteur doit être connecté à la station d’accueil pour que cela fonctionne.
- Page 30 ● Déconnectez et reconnectez le ou les écrans de la station d’accueil. ● Commencez par mettre la station d’accueil hors tension en déconnectant le câble Type-C, puis en déconnectant l’adaptateur secteur de la station d’accueil. Ensuite, allumez la Dépannage de la station d’accueil Dell Pro WD25...
- Page 31 Type-C à l’ordinateur. Le contenu HDCP (Protection de contenu numérique haut débit) ● La station d’accueil Dell prend en charge la norme HDCP ne s’affiche pas sur le moniteur connecté. jusqu’à HDCP 2.2.
- Page 32 L’adaptateur secteur s'affiche comme non installé dans la page ● 1. Assurez-vous que la station d’accueil WD25 est Informations sur la batterie de la configuration du BIOS Dell lorsque correctement connectée à son adaptateur (130 W). le câble Type-C est connecté.
- Page 33 ● Rebranchez l’adaptateur secteur de la station d’accueil. ● Si la station d’accueil ne répond pas, redémarrez-la. ● Activez la matrice de support de l’affichage de la station d’accueil WD25. ● Redémarrez la station d’accueil. Dépannage de la station d’accueil Dell Pro WD25...
- Page 34 Obtenir de l’aide et contacter Dell Ressources d’aide en libre-service Vous pouvez obtenir des informations et de l’aide sur les produits et services Dell en utilisant ces ressources en libre-service : Tableau 16. Ressources d’aide en libre-service Ressources d’aide en libre-service...
