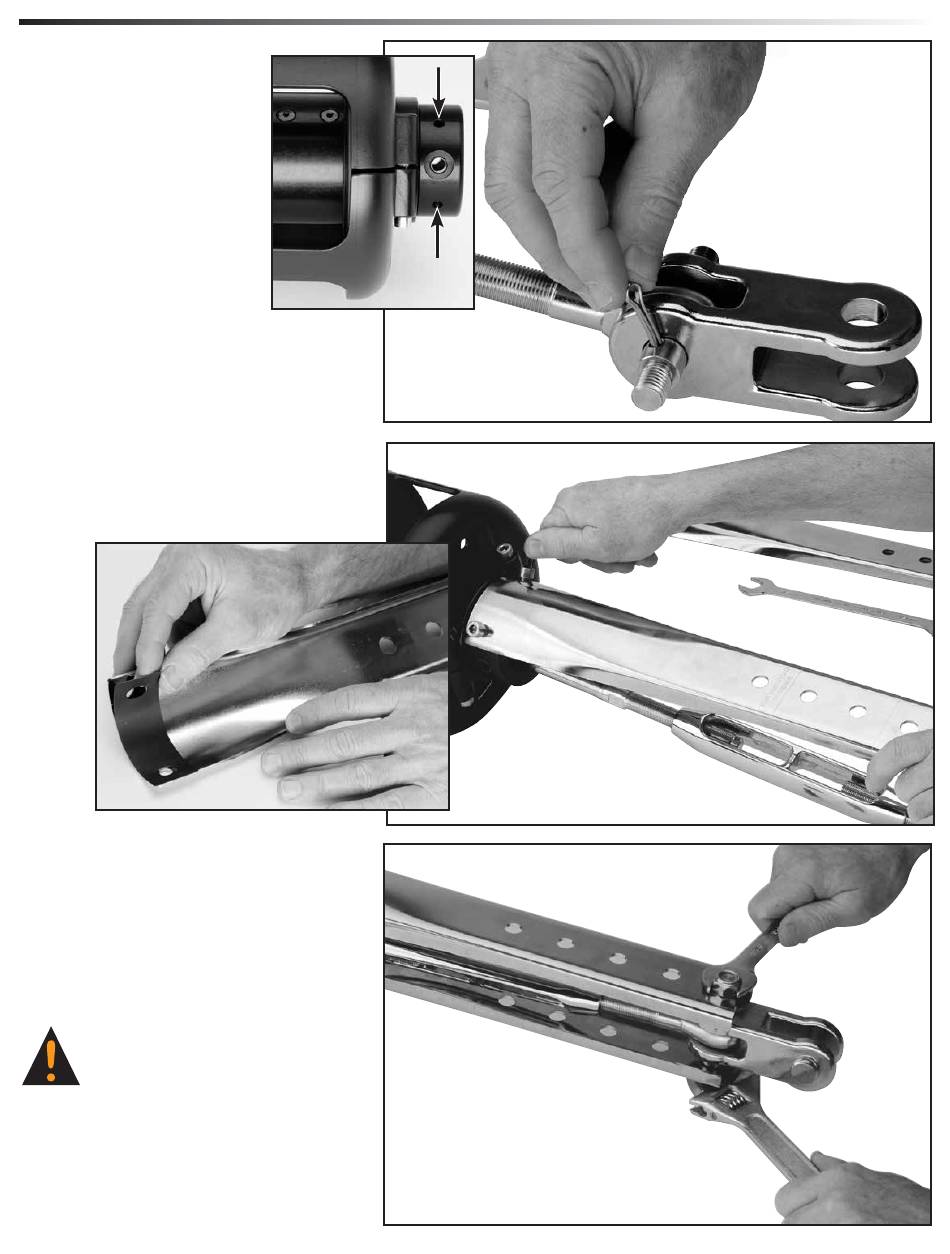

S'assurer que le tambour a
quatre trous filetés à la base.
Déterminer la hauteur des
lattes ridoir pour permettre le
passage de l'ancre et couper
à la longueur.
Couper au repère. Ébarber
les bords.
Connecter l'œil à la chape
du cardan à l'aide de l'axe à
épaulement spécial. Fixer à
l'aide de la goupille fendue.
Apply Isolator.
Fixer une latte ridoir longue au tambour
à l'aide d'attaches. Appliquer du Loctite
bleu sur les vis.
Attacher une deuxième latte ridoir longue
au tambour et fixer à l'axe à épaulement
à l'aide des contre-écrous.
ATTENTION ! L'étai doit être fixé
à l'articulation. Ne fixez pas l'étai
directement à l'axe transversal du
tambour d'enrouleur au risque de
provoquer une fatigue mécanique
et la rupture de l'axe et/ou de la
cadène risquant de provoquer un
accident ou des avaries au navire,
voire des blessures corporelles ou
la mort. Des consignes de sécurité
supplémentaires sont disponibles
sur le site Internet www.harken.com.
Cardan pour lattes ridoir longues
®
