Longueur De Profil - Harken MKIV Unit 1 Manuel D'installation

Préassemblage

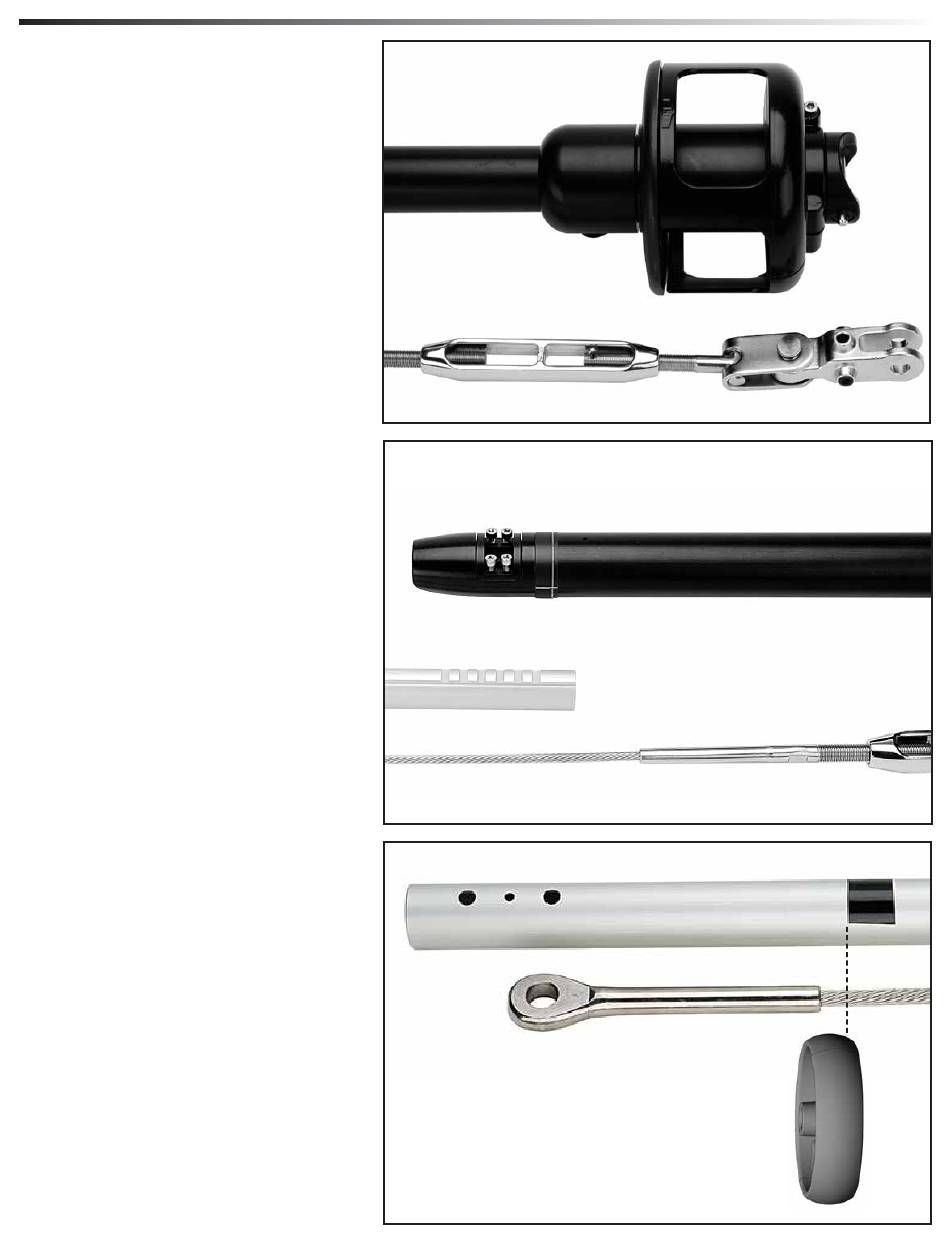

Confirmer la longueur des profils en
posant les profils le long de l'étai avec
les composants du ridoir.
Tirer sur l'étai pour le redresser. Attacher
le cardan Harken au bas de l'étai. S'assurer
que les sangles du cardan sont droites.
Ajuster le ridoir de sorte que la longueur
de l'étai avec le cardan Harken soit adaptée
au bateau. L'idéal serait que le ridoir soit à
moitié ou jusqu'aux deux tiers ouvert pour
permettre l'ajustement du gréement.
Aligner le tambour de sorte que les trous
sous la tambour soient dans l'axe des
trous du cardan Harken. S'assurer que
le cardan est tendu durant la mesure.
Aligner le profil inférieur de sorte que sa
bride de serrage se situe juste au-dessus
ou au-dessous du centre des encoches
dans le profil inférieur.
N.B. : Positionner le profil supérieur de
sorte qu'avec le bouchon supérieur il
se trouve à 1/2' (13 mm) en dessous
de la terminaison. Si la terminaison du
câble en haut de l'étai est sertie, le profil
doit se positionner juste en dessous de
l'épaulement du sertissage. Marquer la
ligne de coupe sur le profil. Enrouler le
profil d'un ruban qui vous servira de
guide de coupe droite.
10
En cas d'utilisation de l'écarteur de
drisse 7303, ajouter 1" (25 mm).)
MKIV Ensemble 1

Longueur de profil
