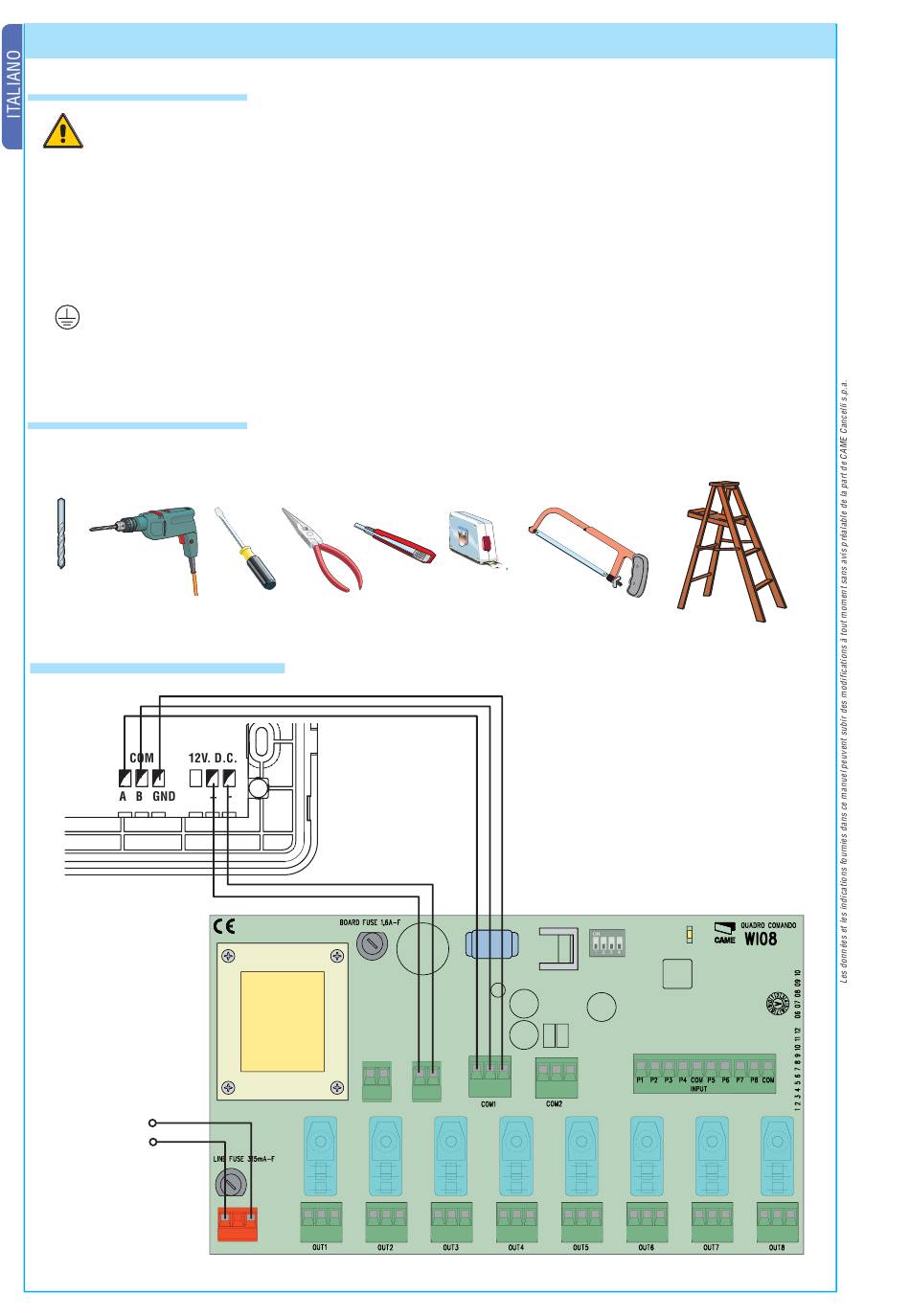

5 Installation
5 .1 Contrôles préliminaires
Avant de procéder au montage, il est nécessaire de:
• Assurez-vous que l'alimentation de la ligne est débranchée.
• Veillez à ce que le lieu de fixation soit solide et à l'abri des chocs. La fixation doit être effectuée avec
des vis, des chevilles, etc. appropriées au type de superficie de ce lieu ;
• Prévoir des conduits et des caniveaux appropriés pour le passage des câbles électriques afi n de les
protéger contre tout dommage mécanique
•
Contrôler que les connexions éventuelles à l'intérieur du conteneur (réalisées pour continuer
le circuit de protection) sont équipées d'une isolation supplémentaire par rapport aux autres parties
conductrices présentes à l'intérieur;
5.2 Outils et matériel
S'assurer d'avoir les outils et le matériel nécessaire pour effectuer le montage de l'automatisme en
toute sécurité et conformément aux normes en vigueur.
5.3 Connexion câbles
WA02
Alimentazione
230VAC
4
+ 12V DC-
L
N
NC NO C
NC NO C
A
B GND
A
B GND
+ 12V DC-
NC NO C
NC NO C
NC NO C
Unité WI08
NC NO C
NC NO C
NC NO C
