5.3 Montage
(Manuel)
De l'intérieur de la porte à la butée
du pêne (A)
De 21,05 mm à 22,25 mm
De 22,35 mm à 23,85 mm
De 23,95 mm à 25,45 mm

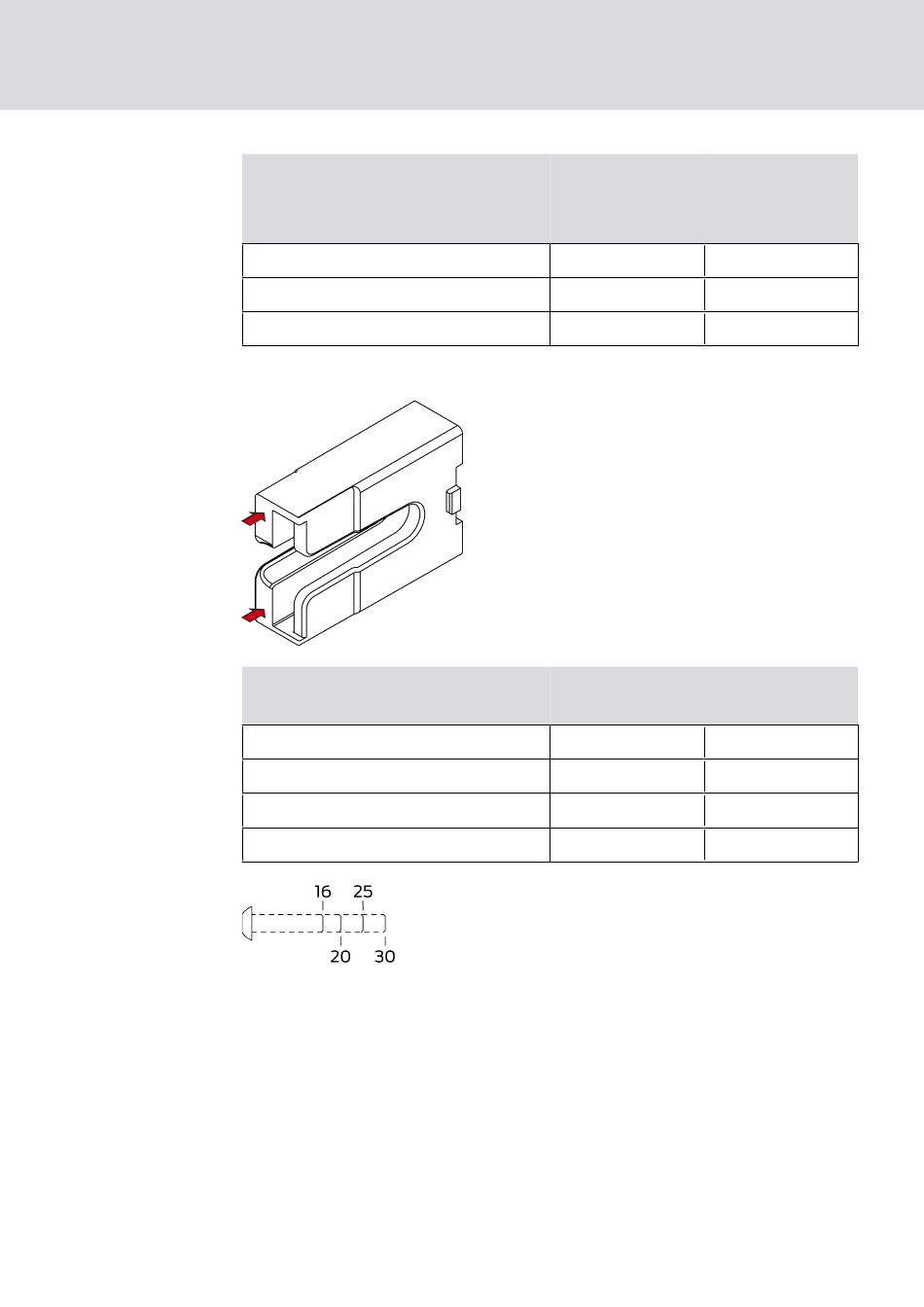

Les logements du pêne sont numérotés :
Épaisseur de la porte B + plaques
d'adaptation P
De 10 mm à 16,0 mm
De 16,1 mm à 19,0 mm
De 19,1 mm à 25,0 mm
De 25,1 mm à 30 mm
Pour les portes en bois, les plaques d'écartement ne sont pas nécessaires.
Utilisez les éléments de fixation fournis.
Vous avez besoin de l'outil suivant :
Clé allen de 0,9 mm (fournie)

Pince à long bec électronique

Tournevis PH1

Tournevis plat (si le bloc pêne doit être remplacé)

5. Mise en service
Plaque d'adap-
Logement du
tation P
pêne R
(LL.PLATE5)
3 × 5 mm 3 (7,5 mm)
3 × 5 mm 2 (9,1 mm)
3 × 5 mm 1 (10,4 mm)
Rallonges de
Vis
bride F
Néant M4×16 mm
1× M4×20 mm
2× M4×25 mm
3× M4×30 mm
