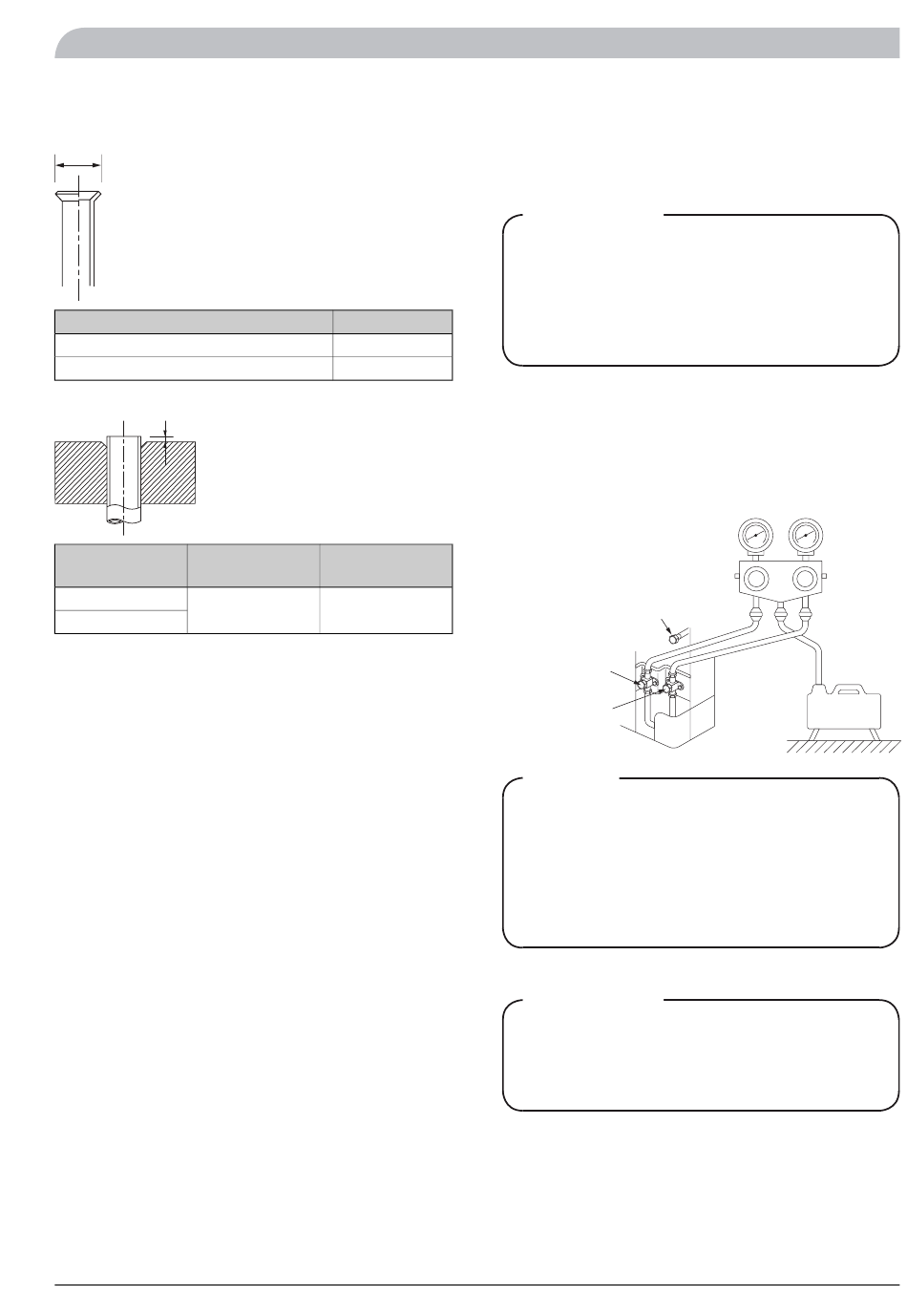

Raccords évasés
Evasement :
A
Diamètre externe, tuyau cuivre (mm)
Ø9,52
Ø15,88
Dégagement :
B
Diamètre externe, B, avec un outil
tuyau cuivre (mm) R410A (mm)
Ø9,52 0,0~0,5
Ø15,88
(suivre les instructions pour l'outil utilisé.)
A (mm)
13,2
19,7
B, avec un outil co-
nventionnel (mm)
0,7~1,3
SPLIT
Test de pression et test de fuite
HM 8-12 SPLIT et L8 SPLIT/L12 SPLIT subissent des essais
de pression et de fuite à l'usine, mais les raccordements
des tuyaux entre les produits doivent être vérifiés après
installation.
REMARQUE!
Le raccordement des tuyaux entre les produits doit
subir des essais de pression et de fuite conformément
aux réglementations en vigueur après installation.
En aucun cas un type de fluide autre que de l'azote
ne doit être utilisé lors de la pressurisation ou du vi-
dage du système.
Pompe à vide
Utiliser une pompe à vide pour évacuer tout l'air. Aspirer
pendant au moins une heure. La pression finale après
l'évacuation doit être d'une pression absolue de 1 mbar
(100 Pa, 0,75torr ou 750 micron).
S'il reste de l'humidité ou une fuite dans le système, la
pression à vide augmente une fois l'évacuation terminée.
Mätuttag
Sortie de mesure
Vanne de service,
Serviceventil, vätska
liquide
Vanne de service,
Serviceventil, gas
gaz
ASTUCE
Pour un meilleur résultat final et afin d'accélérer
l'évacuation, les points suivants doivent être respectés.
Les conduites de raccord doivent être aussi larges
■
et courtes que possible.
Vider le système jusqu'à 4 mbar et remplir le sys-
■
tème avec de l'azote sec à la pression atmosphé-
rique afin de terminer l'évacuation.
Remplissage du réfrigérant
REMARQUE!
Pour les installations équipées de liaisons frigorifiques
atteignant jusqu'à 15 m de long, il n'est pas néces-
saire de rajouter du fluide frigorigène en plus de celui
déjà fourni.
Après le branchement des tuyaux, les tests de pression et
d'étanchéité et la mise sous vide, les robinets de service
(QM35, QM36) peuvent être ouverts afin de remplir les
tuyaux et HM 8-12 SPLIT de fluide frigorigène.
Pour l'installateur
Installation des tuyaux
Manometer
Manomètre
Vacuum
Pompe à vide
pump
