Pour l'installateur

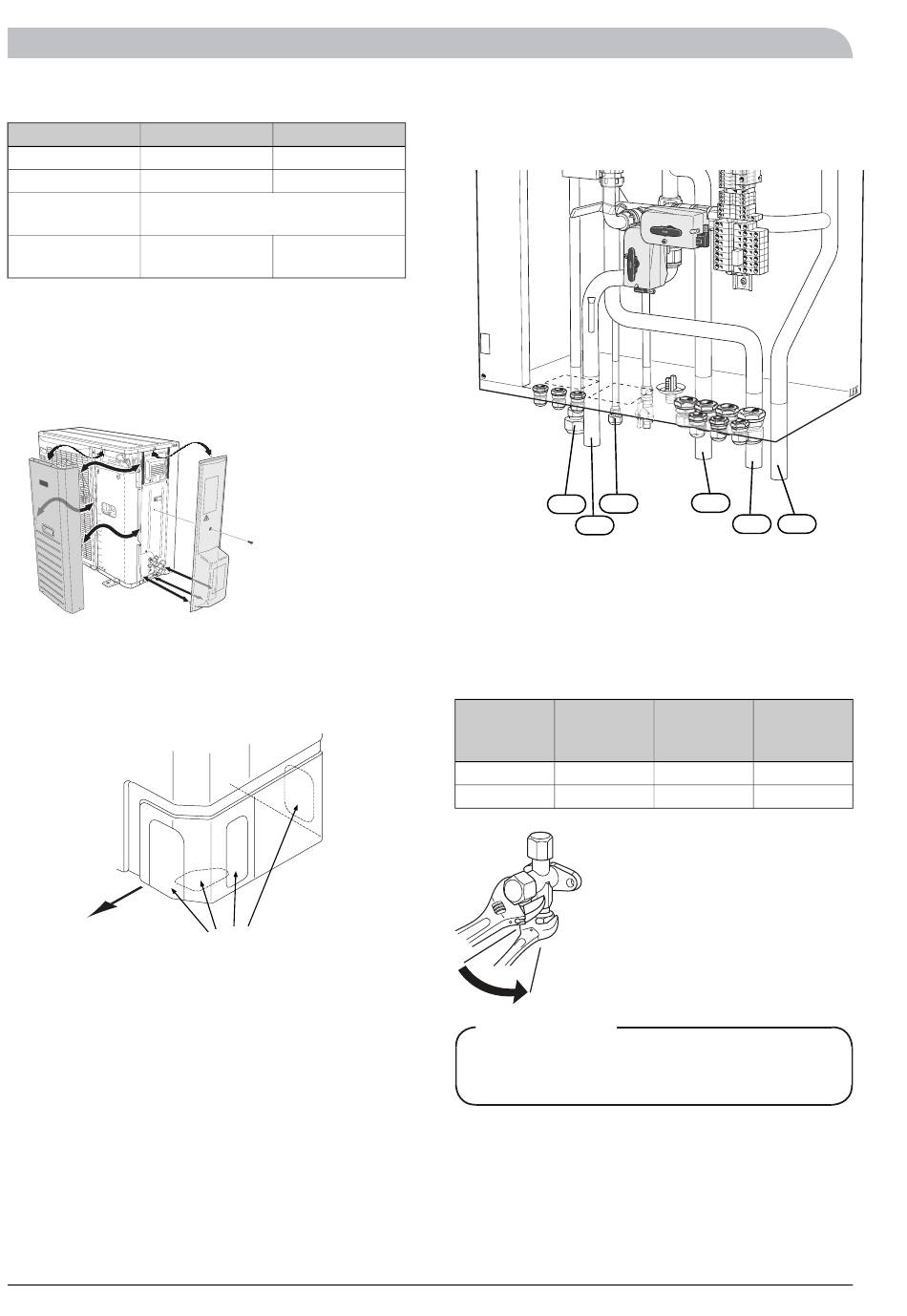

Installation des tuyaux
Dimensions et matériaux des tuyaux
Tuyau de gaz
Dimension du tuyau Ø15,88 mm (5/8")
Raccordement Ouverture - (5/8 »)
Matériau Qualité cuivre SS-EN 12735-1 ou C1220T,
JIS H3300
Épaisseur minimale 1,0 mm
du matériau
Raccordement des tuyaux
Effectuer l'installation hydraulique avec les robinets de
■
service (QM35, QM36) fermés.
■ L8 SPLIT
Oter le panneau latéral L8 SPLIT/L12 SPLIT pendant l'in-
stallation pour faciliter l'accès.
L12 SPLIT
Retirer une pièce découpée du panneau extérieur sur
L8 SPLIT/L12 SPLIT, là où les tuyaux doivent passer.
L'image ci-dessous montre les sorties possibles des
tuyaux.
Avant
28
Tuyau de liquide
Ø9,52 mm (3/8")
Ouverture - (3/8 »)
0,8 mm
Parties découpées
HM 8-12 SPLIT
L'image ci-dessous montre les sorties possibles des
tuyaux.
XL14
XL1
Veiller à ce que l'eau ou les saletés n'entrent pas dans
■
les tuyaux.
Courber les tuyaux d'un rayon aussi grand que possible
■
(au moins R100~R150). Ne pas courber un tuyau plu-
sieurs fois. Utiliser un outil de pliage.
Raccorder le raccord évasé et serrer au couple suivant.
■
Utiliser la valeur « Angle de serrage » si aucune clé dyna-
mométrique n'est disponible.
Diamètre ex- Couple de
terne, tuyau serrage (Nm)
cuivre (mm)
Ø9,52 34~42
Ø15,88 68~82
REMARQUE!
Une protection gazeuse doit être utilisée lors du
SPLIT
XL18
XL13
XL2
Angle de ser- Longueur
rage (°) d'outil recom-
mandée (mm)
30~45 200
15~20 300
soudage.
XL19
