IFM PPA Notice D'utilisation
Capteur de pression électronique
Table des Matières
Liens rapides
Table des Matières
Manuels Connexes pour IFM PPA
Sommaire des Matières pour IFM PPA

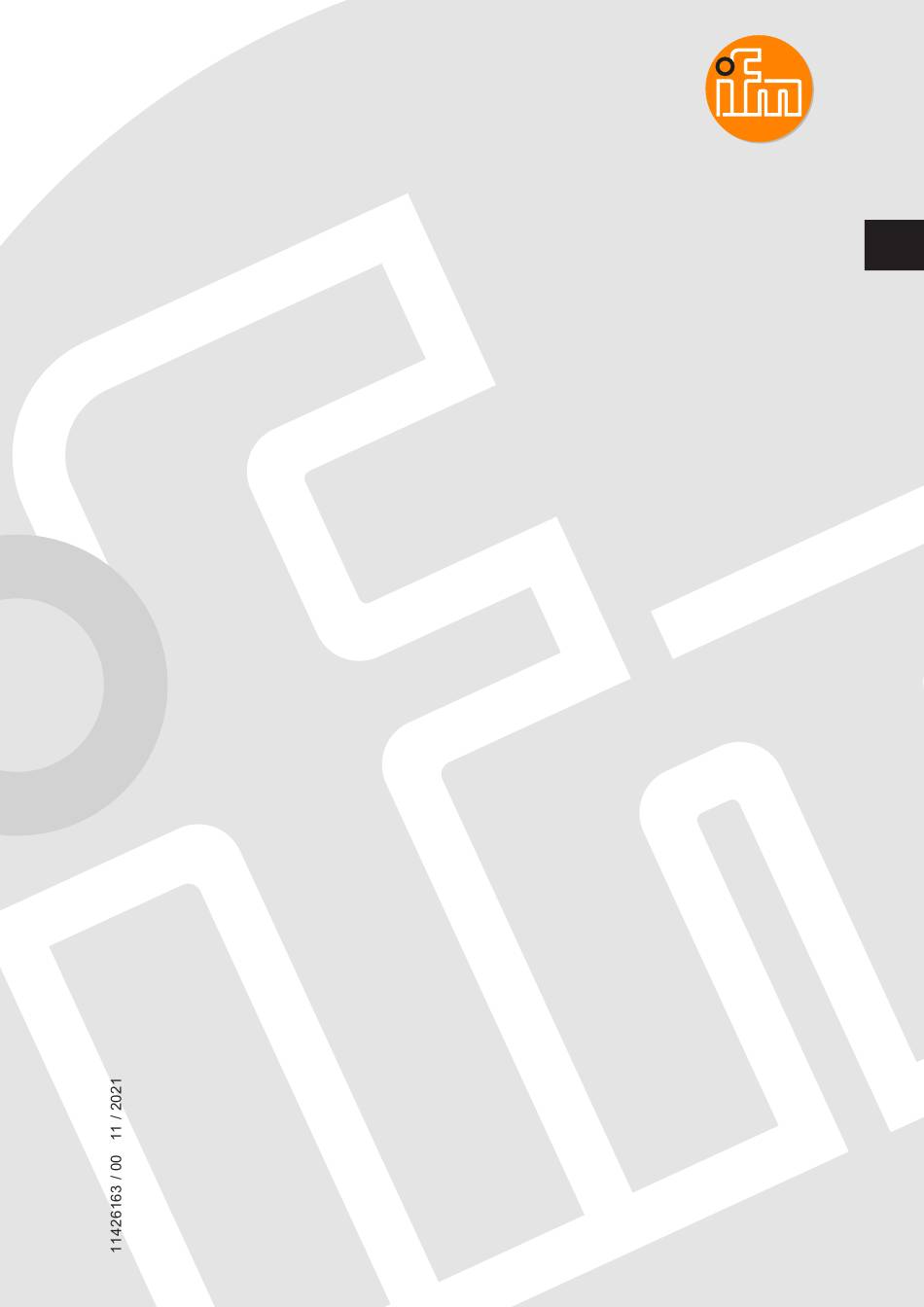

- Page 1 Notice d'utilisation Capteur de pression électronique...
-
Page 2: Table Des Matières
Capteur de pression électronique Contenu Remarques préliminaires ............Symboles utilisés . -
Page 3: Remarques Préliminaires
Capteur de pression électronique 1 Remarques préliminaires Notice d’utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur www.ifm.com. 1.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage Référence... -
Page 4: Consignes De Sécurité
Capteur de pression électronique 2 Consignes de sécurité • L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à... -
Page 5: Usage Prévu
Capteur de pression électronique 3 Usage prévu L'appareil mesure et surveille la pression du système de machines et d'installations. Ce capteur est un esclave avec adressage simple dans le réseau AS-i (profil esclave S-7.3.c). Il convertit la pression mesurée en valeurs analogiques à codage numérique et les transmet au système de commande (maître, contrôleur ou hôte). -
Page 6: Montage
Capteur de pression électronique 4 Montage Avant le montage et le démontage de l’appareil : s’assurer que l’installation est hors pression. u Insérer l'appareil dans un raccord process G1/4. u Serrer fermement. Couple de serrage recommandé : 25 Nm (maxi. 50 Nm). -
Page 7: Raccordement Électrique
Capteur de pression électronique 5 Raccordement électrique L’appareil doit être raccordé par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l’installation de matériel électrique doivent être respectés. L'alimentation en tension s'effectue via le réseau AS-i. u Mettre l’installation hors tension. u Raccorder l’appareil comme suit : AS-i + AS-i -... -
Page 8: Paramétrage
Capteur de pression électronique 6 Paramétrage Adressage : Le capteur peut être adressé par une unité d'adressage, le maître ou le logiciel AS-i de l’hôte (les composants doivent être compatibles avec AS-i V2.1). u Affecter une adresse entre 1 et 31 ; à la livraison, l’adresse est 0. -
Page 9: Fonctionnement
Capteur de pression électronique 7 Fonctionnement u Après l'installation et le raccordement électrique vérifier le bon fonctionnement de l'appareil. Le capteur indique le fonctionnement et les erreurs : LED verte allumée = l'appareil est opérationnel LED rouge allumée = aucune communication clignotante = erreur interne ;... - Page 10 Capteur de pression électronique Données information utilisateur Les valeurs analogiques de mesure sont transmises par les bits de données D1 à D16 selon le profil esclave 7.3. Bits d'information supplémentaires Bit surcharge Bit valable Bit surcharge : O = 0 : valeur mesurée dans la plage de valeurs O = 1 : valeur mesurée en dehors de la plage de valeurs (au-dessus du seuil de surcharge ou en-dessous du seuil de souscharge) Bit valable :...
-
Page 11: Traitement D'erreurs
Capteur de pression électronique 8 Traitement d’erreurs Les erreurs sont traitées automatiquement, suivant les spécifications AS-i V2.1. • Démarrage : Pendant le démarrage les données sont considérées comme défectueuses jusqu'à ce qu'une transmission valable de données soit garantie. • Après l'interruption de la transmission des données la fonction chien de garde démarre la communication de nouveau. -
Page 12: Élimination, Réparation Et Retour
Capteur de pression électronique 9 Élimination, réparation et retour u S’assurer d’une élimination écologique de l’appareil après son usage selon les règlements nationaux en vigueur. u En cas de retour, s’assurer que l'appareil est exempt d'impuretés, en particulier de substances dangereuses et toxiques. u L'appareil ne peut pas être réparé.
